ODrive测试用编码器安装前后板结构

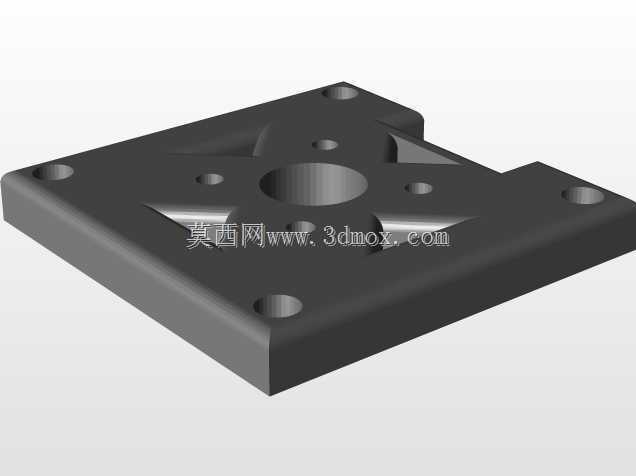

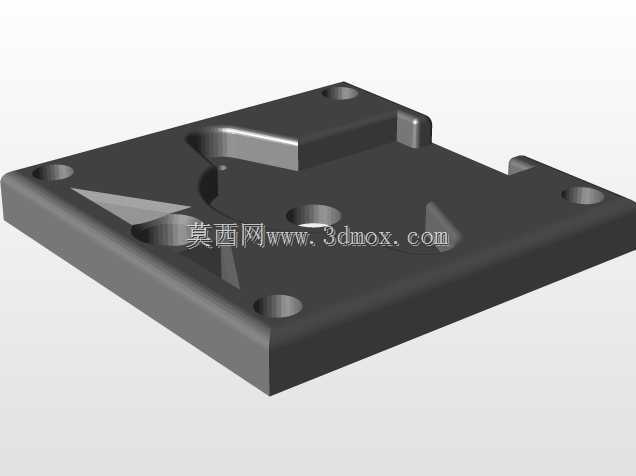

　　做伺服驱动测试相关工装设计快八年，经手的各类驱动适配安装板少说也有上百套，看到这块板的结构第一眼就能判断，这是专门给ODrive驱动做功能验证用的快速安装前后板，还预留了编码器的适配安装位，属于测试环节里用来快速搭建设备验证环境的典型结构件。

　　先从实际应用场景说，这类板件一般用在驱动研发阶段的功能验证台、小批量样机试制的临时安装工位，还有售后维修环节的驱动故障检测台架上，不需要做复杂的定制机架加工，拿到手就能直接把驱动本体、编码器组件通过预留的孔位快速固定，省去每次搭测试台反复划线打孔的麻烦，尤其适合需要频繁更换测试对象、调整安装位置的实验室场景，毕竟研发阶段的测试任务往往排得密，能省下调校安装位的时间，就能多跑几组工况数据。

　　说到实际用途，这块板不是设备量产时的正式结构件，属于测试环节的工艺辅助构件，核心作用有三个：一是给ODrive驱动本体提供稳定的安装基准，板上的四个边角沉孔是用来把整个板固定在测试台架或者型材框架上的，沉孔设计可以让固定螺丝的头部不突出板面，避免后续装其他配件时出现干涉；二是预留了编码器的精准安装位，编码器作为位置反馈的核心部件，安装同轴度、固定稳定性直接影响测试数据的准确性，板上对应编码器安装的位置做了定位凸台和固定孔，不需要额外做定位工装就能保证编码器和驱动输出轴的相对位置精度；三是板面上的异形槽和避让结构，是用来走编码器连接线、驱动动力线的，避免测试过程中线缆被挤压、拉扯，导致信号中断或者接触不良，影响测试结果。

　　再讲功能特性，这块板的设计完全是冲着快速测试的需求做的，没有多余的装饰结构，所有特征都是功能性的。首先是安装孔位的公差设计，边角的固定孔做了稍大的间隙配合，哪怕台架上的预打孔位有小范围的位置偏差，也能顺利装上去，不需要二次扩孔；编码器对应的安装孔位则做了较严的位置公差，保证反馈部件的安装精度，毕竟测试数据的准确性全靠反馈环节的稳定。然后是板面的减重槽设计，不是为了好看，是在保证整体结构刚性的前提下，减少板材的加工余量，同时降低整个板件的重量，搬移测试台的时候更方便，而且槽的位置刚好避开了所有安装受力点，不会因为开槽导致板件在固定后出现翘曲变形。还有板边缘的小凸台和缺口，是用来快速卡装驱动外壳的定位边，装驱动的时候不需要反复调整位置，对准缺口推到位就能拧固定螺丝，单块板的安装时间能比无定位结构的平板省至少两分钟，对于一天要装拆十几次测试件的实验室场景来说，积少成多能省不少时间。

　　聊到设计思路，能看出做这个结构的工程师是实打实泡过测试现场的，没有照搬量产安装板的设计逻辑。量产设备的安装板往往要考虑防尘、防水、长期抗振的需求，会做很多密封结构、加强筋，整体厚重冗余，但测试用的板件核心需求是快装、适配性强、加工成本低，所以这个板直接用了平板加工的思路，所有特征都能在三轴铣床上一次装夹加工完成，不需要二次翻面，加工周期短，成本也低。而且设计的时候特意留了通用的安装孔距，除了适配对应的ODrive型号，还能兼容同尺寸规格的其他驱动板测试，只要编码器安装位匹配，就能通用，不用每次换测试驱动就重新做板。另外板上的过线槽位置做了圆角处理，避免尖锐的边角割破线缆的绝缘层，这也是现场踩过坑才会加的细节——之前用直角槽的安装板，好几次测试中线缆被磨破导致短路，烧了驱动板，后来所有测试工装的过线位置都要求做圆角倒钝，这个板的结构明显考虑到了这个现场问题。

　　最后说外形尺寸和安装边界，从结构比例判断，这块板的整体轮廓是矩形，长宽尺寸大概在120mm到150mm这个区间，厚度在8mm左右，这个厚度刚好能保证固定后不会因为螺丝锁紧出现变形，同时不会过于厚重。安装边界上，四个边角固定孔的中心距是按照通用铝型材的孔距设计的，能直接装在2020或者3030型材搭建的测试框架上，不需要额外做转接板；板面突出的最高结构就是编码器安装位的小凸台，高度不超过5mm，整个板装完所有配件后的总高度不会超过30mm，对测试台的垂直空间要求很低，哪怕是层叠布置的多驱动测试台架，也能留出足够的接线和散热空间。需要注意的是，板上靠近编码器安装位的一侧有个小的缺口，这个位置是留给驱动输出轴的避让空间，安装的时候要注意驱动输出轴的伸出长度不能超过10mm，否则会和板面发生剐蹭，另外编码器的安装面要和板面完全贴合，不能有杂物垫在中间，否则会导致编码器的轴承受额外的径向力，时间长了会损坏编码器轴承，影响测试精度。

　　其实这类测试工装板看起来结构简单，没有复杂的曲面或者特殊机构，但恰恰是这类看起来简单的零件，最考验工程师对现场需求的理解，要是没在测试一线待过，做出来的板往往要么孔位不对装不上，要么没有避让结构用起来麻烦，这个板的所有结构特征都对应了实际测试中的具体需求，没有多余的设计，是非常实用的工装类结构件。
