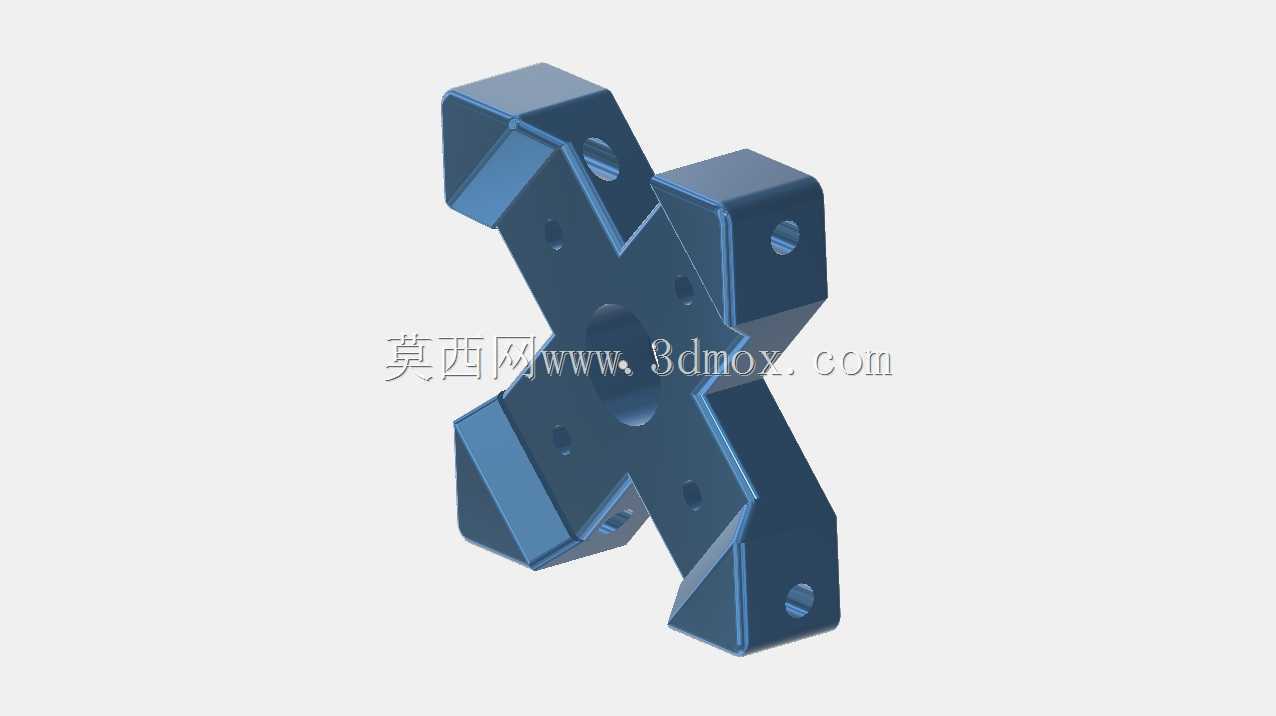

6374无刷直流电机X型前置安装固定支架

　　在小型动力传动设备、桌面级数控装置、定制化动力模组的装配场景里，电机安装支架的结构合理性直接决定动力输出端的同轴度、运行振动幅值以及长期使用的结构可靠性，这款适配6374规格无刷直流电机的前置支架，正是针对中大功率小型无刷电机的安装痛点完成的结构设计。不同于常规直板型电机安装座的受力局限，这款支架采用交叉X型的主体承力结构，四个延伸臂分别对应设备安装基面的固定点位，中心区域预留电机本体的定位贴合面，让电机输出轴的受力能够通过四个支臂均匀分散到安装基面，避免单侧固定带来的应力集中问题，在电机急启停、负载突变的工况下，能有效降低支架形变带来的轴系偏移风险。

　　从实际装配的边界条件来看，支架的中心定位面做了贴合6374电机前端盖轮廓的沉台设计，安装时电机前端盖可以直接嵌入沉台完成初定位，不需要额外调整同轴度，支臂上预留的安装孔位对应电机端盖的固定螺孔以及设备基面的安装孔，孔位周边做了局部加厚处理，即使采用标准扭矩锁紧固定螺丝，也不会出现孔位周边压溃、开裂的问题。四个支臂的末端做了斜切收边处理，并非单纯的外观造型设计，而是为了避让设备内部相邻的传动部件、走线空间，在紧凑的设备腔体内部，不会和周边的同步轮、走线槽、传感器支架产生装配干涉，同时斜切结构也能减少支架本身的材料用量，在保证结构强度的前提下降低整体自重，对于移动类动力设备、轻量化模组来说，自重控制的优势会更加明显。

　　设计过程中针对支架的受力路径做了针对性的结构强化，X型交叉的中心区域是整个支架的受力核心，这里做了加厚的承力凸台，连接四个支臂的过渡位置全部采用圆角过渡，避免直角位置的应力集中，即使电机在满负载长期运行的状态下，支架的形变量也能控制在轴系允许的公差范围内，不会因为支架形变导致电机轴承偏磨、输出轴跳动超差的问题。支臂上的安装孔采用通孔设计，既可以适配从支架侧锁入电机端盖的安装方式，也可以反向从电机端盖侧穿入螺丝锁向设备基面，适配不同设备的装配空间限制，不需要针对安装方向额外修改结构。

　　在实际应用场景中，这款支架可以适配电动滑板、小型输送辊道驱动模组、桌面级CNC主轴动力座、定制化机器人关节动力单元等多种使用6374无刷直流电机的设备，不同于通用型可调支架的松散结构，这款一体成型的支架不需要额外的拼接、调节部件，装配完成后整体刚性更强，能够承受电机高速运转带来的振动，长期使用也不会出现连接位置松动的问题。支架的安装基面贴合面做了平面度管控，和设备安装面贴合时不会出现间隙，锁紧后能保证电机轴和传动部件的同轴度要求，减少传动过程中的噪音和额外磨损。对于结构设计从业者来说，这款支架的结构逻辑也具备参考价值，在有限的安装空间内，通过交叉承力结构实现均匀受力，同时兼顾安装避让、装配便利性的需求，避免了常规支架要么强度不足、要么体积过大占用过多设备内部空间的问题，在小型动力模组的结构设计中，这类针对性的安装固定结构，往往是提升设备整体运行稳定性的关键细节。
