ODrive驱动配套电机安装支撑环形构件

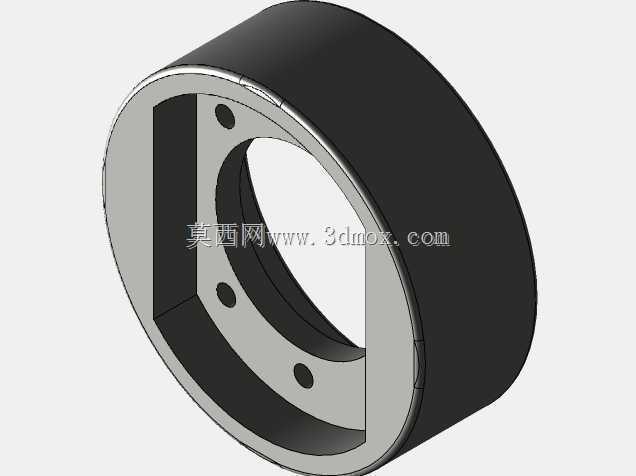

　　在小型伺服驱动传动系统的搭建场景里，这类环形构件是衔接驱动电机与后续传动链路的核心支撑零件，常见于桌面级数控设备、小型自动化执行模组、定制化运动平台的动力端装配环节，主要承担电机端部定位、传动部件同轴度约束、运转载荷分散传递的作用。从实际装配逻辑来看，该零件的设计首先要匹配对应规格无刷电机的端部安装止口，内孔的尺寸公差需要严格控制在IT7级精度区间，才能保证和电机定子外壳的配合间隙处于合理范围，既不会因为过紧导致装配时压伤电机外壳涂层，也不会因为间隙过大出现运转时的同轴度偏差，引发后续传动的径向跳动问题。零件端面均匀分布的三个安装孔，孔位的位置度公差需要控制在0.02mm以内，对应电机端盖的预装螺孔位置，

　　装配时采用内六角圆柱头螺钉完成锁紧，螺钉的沉孔深度经过核算，能保证锁紧后螺钉端面不超出零件的安装基准面，避免和后续对接的滚珠丝杠螺母座、编码器安装架出现干涉。零件外侧的圆柱面为非配合面，表面粗糙度控制在Ra6.3即可，不需要做额外的精加工处理，而内侧和电机止口配合的环形面、端面的安装贴合面，粗糙度需要达到Ra1.6，保证装配后的贴合紧密性，减少动力传递过程中的应力集中。从结构强度设计角度，该零件的壁厚经过受力仿真校核，在电机额定扭矩输出、瞬时过载1.5倍的工况下，零件的最大形变位移不超过0.01mm，不会因为长期交变载荷出现开裂或者形变位移，支撑筋的位置设置在安装孔对应的径向方向，刚好对应螺钉锁紧的受力路径，

　　能把锁紧力均匀分散到整个环形基体上，避免局部应力过大导致的零件翘曲。在实际设备装配的边界条件上，该零件的轴向厚度需要匹配电机端部到编码器安装位的距离，保证编码器码盘安装后和读头的间隙处于0.1-0.3mm的标准区间，不需要额外加装调整垫片就能完成对齐，减少装配环节的调试工作量。零件的内孔台阶结构是专门为轴承外圈定位设计的，台阶的高度刚好对应配套轴承的外圈厚度，装配时轴承可以直接抵靠在台阶面上，不需要额外加装轴用挡圈完成轴向定位，简化了装配工序，也提升了轴承运转时的支撑刚性。在不同的应用场景里，这类构件可以根据配套电机的功率规格调整尺寸参数，小功率场景下可以采用6061铝合金材质做阳极氧化处理，在保证强度的同时降低整体重量，

　　大功率重载场景下则可以替换为45号钢做调质处理，提升零件的抗载荷能力。实际调试过程中，该零件的安装基准面和电机轴的垂直度误差会直接影响后续滚珠丝杠的传动精度，所以设计时特意将基准面的平面度公差控制在0.01mm以内，从零件加工层面就保证装配后的形位精度，减少后续现场调试的刮研工作量。零件外侧的环形面没有设置多余的凸台或者沟槽，一方面是简化加工工序，降低零件的加工成本，另一方面也避免在运转过程中积灰或者积攒切削废液，适配车间多尘、有少量切削液飞溅的工作环境，不需要额外加装防尘罩就能满足日常使用的防护需求。
