齿轮齿轴精度检测用对比校验工装

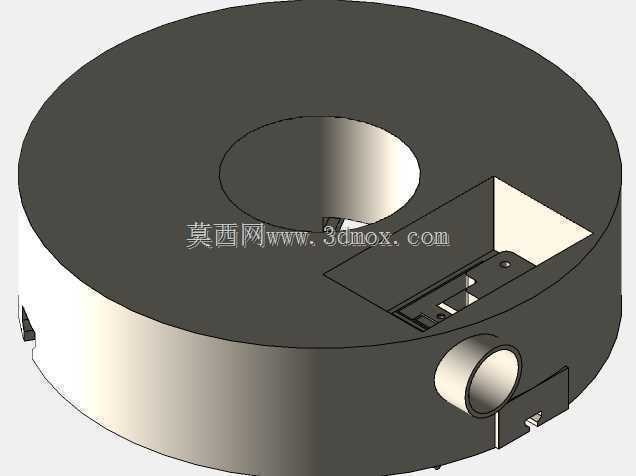

　　确保测头可以垂直抵靠在待检测齿轮的齿面或者齿轴的外圆面上，避免测量角度偏差带来的读数误差。工装顶面开设的矩形避让槽，一方面是为了给测头的移动留出操作空间，避免测量过程中表架与基座发生干涉，另一方面槽内设置的定位挡块，可以快速对标准齿轮或者标准齿轴进行定位，每次检测前先将标准件装夹到位，将测量表读数归零，之后更换待检测工件，通过表针的摆动量即可快速判断工件的齿形偏差、齿圈跳动以及齿轴的同轴度误差，整个检测过程不需要复杂的编程操作，一线质检人员经过简单培训即可上手操作。在设计思路上，这款工装没有采用复杂的传动或者调整结构，所有定位面都做了淬硬处理，避免长期使用过程中定位面磨损导致检测基准偏移，基座的整体厚度经过配重计算，在齿轮加工与装配的现场环节，齿形、齿向以及齿轴同轴度的快速校验一直是产线巡检的痛点，常规的齿轮测量中心设备虽然精度高，但设备体积大、检测流程长，无法适配产线旁的快速抽检需求，这款齿轮比较器正是针对这类场景设计的快速校验工装。从结构布局来看，整体采用盘式基座作为承载主体，基座中心设置同轴定位通孔，用于穿装待检测的齿轴类零件，或者通过芯轴定位盘类齿轮工件，基座的安装边界可适配多数产线检测台的T型槽安装位，不需要额外定制转接底座，直接通过侧边的紧固螺钉即可完成工装在台面上的固定。基座侧面预留的侧向定位孔，用于安装测量表架，可根据检测需求夹持百分表或者杠杆表，表架的安装位置经过同轴度校准，

　　装夹在台面上后不会因为检测时的触碰产生位移，保证检测过程的稳定性。不同于实验室用的高精度检测设备，这款比较器的定位核心是满足产线快速筛查的需求，对于齿轮加工过程中出现的齿形超差、齿轴弯曲、齿圈跳动过大等常见不良品，可在数秒内完成检测判断，不需要将工件搬运到恒温检测室，大幅缩短了产线巡检的等待时间。在实际使用场景中，这类工装常布置在滚齿机、插齿机以及齿轮轴磨加工设备的旁侧，操作工完成单件加工后即可快速取下工件装夹到比较器上进行校验，一旦发现读数超出公差范围，可及时调整设备加工参数，避免批量不良品的产生。工装的侧向表架安装位预留了足够的调整行程，可适配不同模数、不同直径的齿轮检测需求，不需要更换额外的转接配件，

　　中心定位孔可搭配不同规格的衬套使用，针对不同轴径的齿轴类零件，只需要更换对应内径的衬套即可完成定位，衬套与基座孔采用小间隙配合，更换时不需要额外工具即可快速拆装。顶面的避让槽边缘做了倒角处理，避免装拆工件时工件棱角刮伤操作人员手部，同时槽内的排屑缺口可将检测过程中带入的金属切屑及时排出，避免切屑堆积在定位面上影响工件装夹的定位精度。从安装边界来看，工装整体为圆盘形结构，最大外径适配多数检测台的放置空间，底部的定位基准面经过平磨处理，平面度控制在0.01mm以内，确保装夹后工装的基准面与检测台面完全贴合，不会出现倾斜导致的测量误差。侧边的紧固结构采用快拆式设计，不需要使用扳手即可完成工装的固定与拆卸，

　　方便根据产线的检测需求在不同工位之间转移使用。在功能特性上，这款工装同时覆盖盘类齿轮与轴类齿轮的检测需求，不需要配置两套独立的检测工装，减少了产线工装的配置成本，同时整体结构没有易损部件，除了可更换的定位衬套之外，主体结构的使用寿命可覆盖整条产线的服役周期，日常维护只需要定期清理定位面的切屑与油污，不需要做额外的校准保养，每次使用前通过标准件进行归零校验即可保证检测精度。对于小模数齿轮的检测，可在侧向表架上安装小量程杠杆表，提升检测的读数精度，对于大模数齿轮的检测，可更换加长测头，确保测头可以接触到齿面的有效工作区域，整个调整过程不需要拆解工装主体，只需要调整表架的夹持位置与伸出长度即可完成适配。
