车床加工用T型柄车削量规结构

　　这款车削量规是针对普通卧式车床加工场景定制的专用检测工装，核心用于车床加工过程中工件关键尺寸的快速在位核验，区别于通用游标卡尺、千分尺等通用量具，它可以直接适配车床操作空间，无需将工件从卡盘上拆卸即可完成检测，大幅减少二次装夹带来的定位误差，也能缩短加工过程中的检测辅助时间，尤其适配小批量定制零件的车削工序，在轴类、带台阶盘类零件的加工中，能快速核对台阶长度、槽位位置、端面尺寸等常规量具需要反复对位测量的参数。

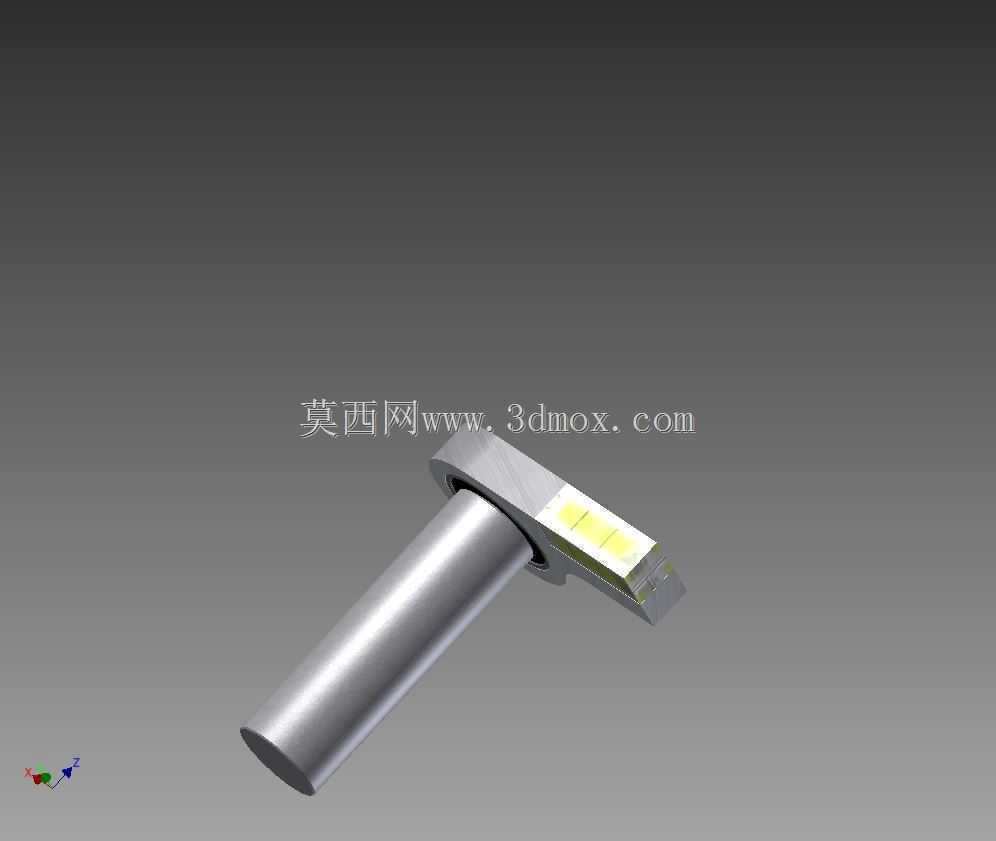

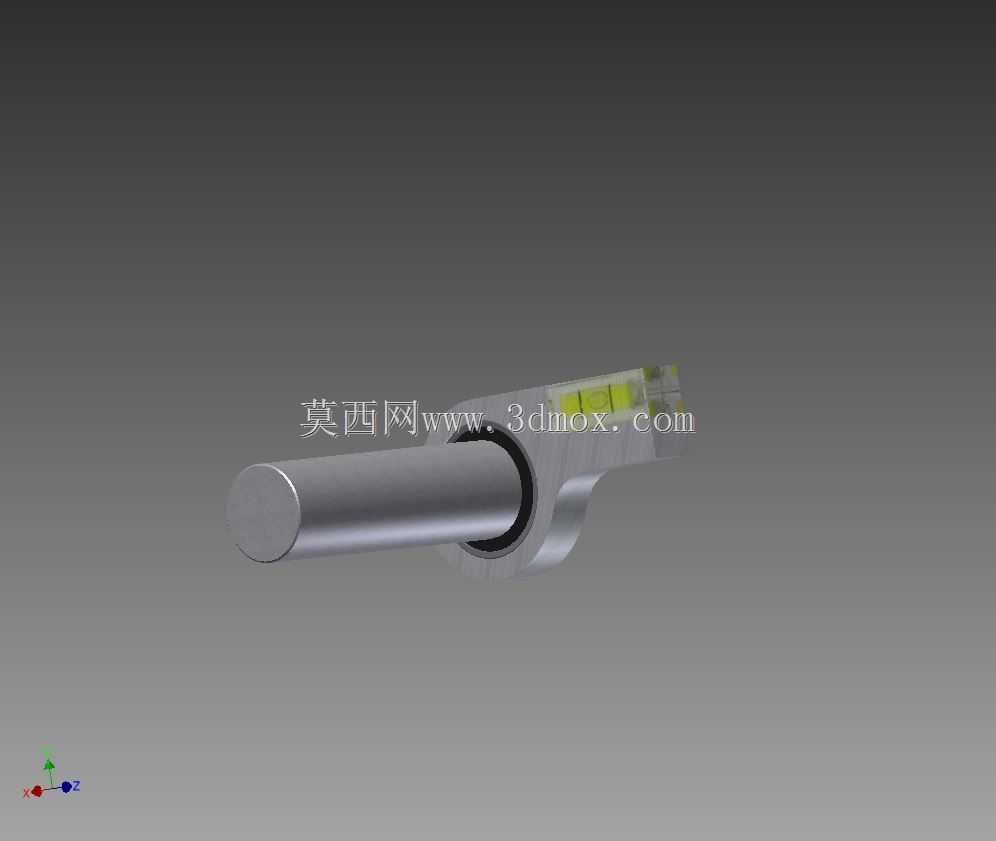

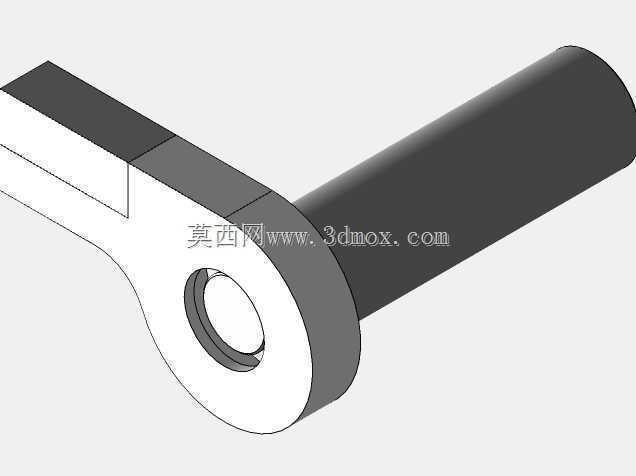

　　从结构设计来看，整体采用圆柱直柄加横向测量头的T型布局，圆柱柄部分的直径公差严格按照h6级精度控制，表面粗糙度达到Ra0.8，既可以直接插装在车床刀架的标准刀座孔内，也能配合磁力表座吸附在床身导轨面上使用，安装时不需要额外制作转接工装，柄部长度预留了足够的装夹余量，装夹后测量头的伸出位置刚好对齐卡盘中心高，不需要每次装夹都反复调整高度位置，能适配市面上多数CA6140、C6132等常规型号卧式车床的刀架安装尺寸边界，不会和卡盘、刀架转盘、尾座等部件产生运动干涉。

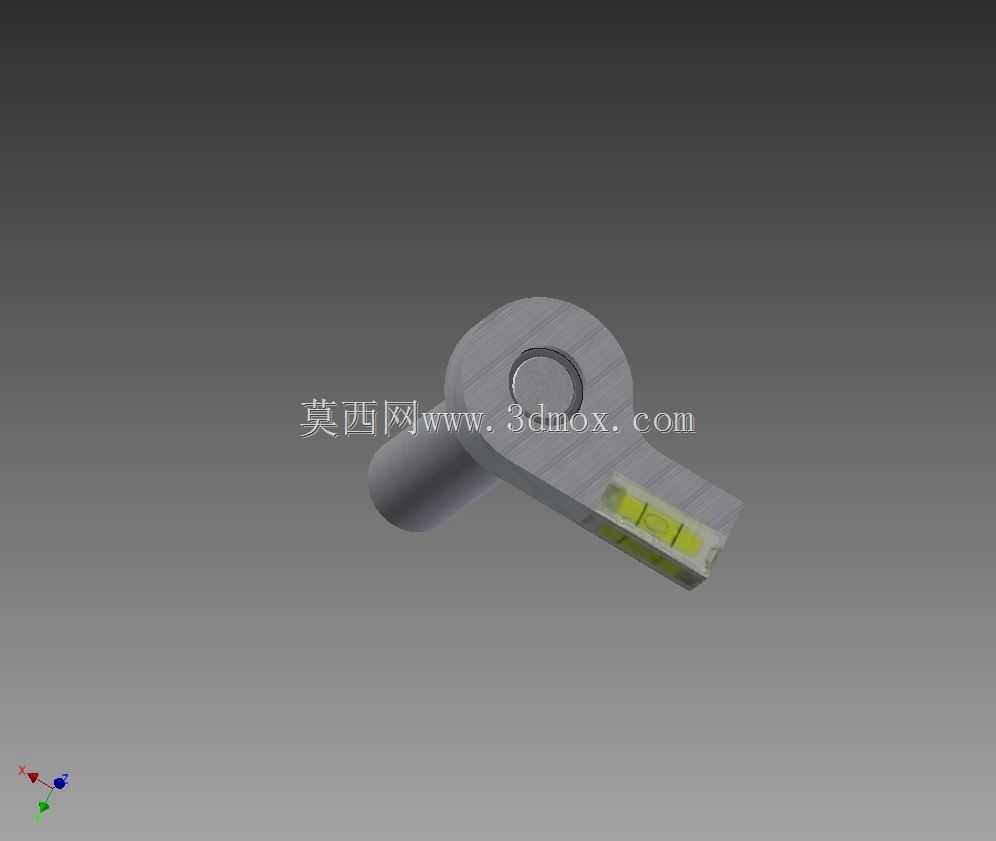

　　横向的测量工作头部分，测量基准面经过平面度校验，平面度公差控制在0.01mm以内，测量棱边做了0.2mm的倒钝处理，既避免锋利棱边刮伤工件已加工表面，也能防止日常使用中磕碰导致测量棱边崩缺影响精度，测量头的工作面上根据常用检测尺寸做了对应的限位台阶，检测时只需要将量规基准面贴紧工件基准端面，观察测量头和被测面的贴合间隙就能快速判断尺寸是否在公差范围内，不需要反复读取刻度，对操作工人的量具使用经验要求更低，能有效降低批量加工中的人为检测误差。

　　设计过程中充分考虑了车床加工现场的使用环境，整体选用合金工具钢材质，整体淬火后硬度达到HRC58-62，耐磨性能优异，日常使用中接触切削液、铁屑也不容易产生锈蚀和磨损，不需要特殊的养护条件，用完后擦净存放即可长期保持精度。结构上没有多余的活动部件，不存在松动、位移导致的精度失效问题，相比带表类、数显类量具，抗冲击、抗切削液污染的能力更强，完全适配机加工现场多油污、多铁屑、存在轻微振动的使用环境。

　　在实际工序应用中，这款量规主要用在粗加工后精加工前的尺寸预检，以及精加工完成后的首件核验，比如车削轴类零件的退刀槽位置、台阶轴的各段长度、盘类零件的端面凸台尺寸时，工人不需要移动工件，在刀架上装夹好量规后，移动大拖板和中拖板就能快速完成检测，检测一个尺寸的时间不超过5秒，相比传统用卡尺测量的方式，效率能提升60%以上，同时避免了卡尺测量时因为手劲大小不同、卡尺歪斜带来的测量误差，能有效控制加工尺寸的一致性，减少超差报废的情况。

　　安装边界上，量规的整体横向宽度控制在80mm以内，装夹在刀架上之后，横向不会超出刀架的最大回转范围，当卡盘夹持最大直径200mm的工件时，量规移动到工件端面位置也不会和卡盘卡爪产生碰撞，柄部的圆柱直径为20mm，刚好适配多数车床刀架上的标准工具安装孔，不需要额外配做衬套，测量头的厚度为12mm，能伸入到宽度15mm以上的退刀槽内完成槽位尺寸检测，覆盖了常规车削加工中90%以上的台阶、槽位、端面尺寸的检测需求。
