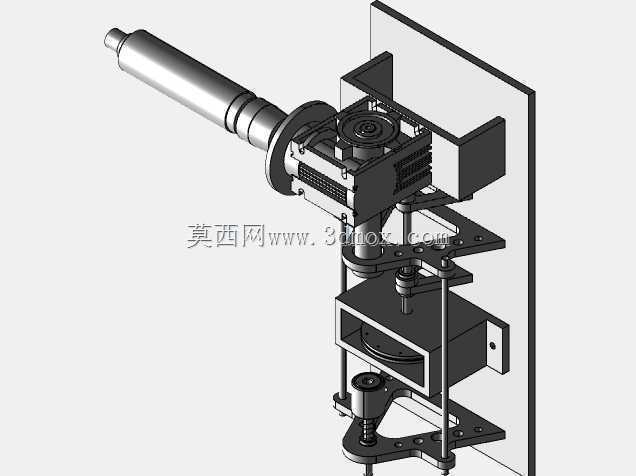

壁挂式圆柱条形工件自动喷漆设备结构

　　在五金加工、管材制造、小型轴类零件生产的表面处理工序里，圆柱类条形工件的周向均匀喷涂一直是产线里容易出现品质波动的环节，人工手持喷枪作业时，不仅漆膜厚度差容易超过工艺允许的0.02mm偏差范围，漆雾散逸还会直接影响作业区域的职业健康防护条件，这款壁挂式的圆柱条形喷漆结构，正是针对长度在300-800mm区间、直径20-80mm的圆柱类条形工件外表面喷涂需求设计的专用作业机构。从安装边界来看，整套机构采用壁挂式安装布局，依托车间竖向墙面设置安装基板，整体横向伸出宽度控制在450mm以内，竖向安装高度可根据产线工件传输的高度差在1.2m-1.8m区间灵活调整，不会占用地面流水线的通行与排布空间，

　　相比落地式喷漆设备更适合嵌入现有紧凑布局的小件表面处理产线，不需要额外开挖地面基础做固定，安装时仅需在墙面预设4颗M16膨胀螺栓固定安装基板即可，安装基板上预留的多组调节长孔，能适配不同墙面的预埋点位偏差，降低现场安装的对位难度。设备的核心功能围绕圆柱工件的匀速旋转与轴向相对进给两个核心动作匹配设计，工件装夹端采用弹性顶紧结构，一端设置带防滑橡胶垫的固定顶针，另一端配合可沿轴向滑移的活动顶针，装夹时只需要推动活动顶针压缩内置弹簧，放入工件后松开即可完成周向定位，顶针的同轴度公差控制在0.03mm以内，避免工件旋转时出现径向跳动导致的漆膜厚薄不均；驱动工件旋转的动力通过减速机构传递到固定顶针端，

　　转速可根据不同漆料的流平特性在30-120r/min区间调整，保证漆雾附着时不会因为转速过快出现甩漆，也不会因为转速过慢出现流挂问题。轴向进给的传动结构采用曲柄连杆配合导向滑轨的设计，带动喷枪安装架沿工件轴向做匀速往复运动，喷枪安装位预留了标准喷枪的固定孔位，可适配市面上常见的重力式、压送式小型自动喷枪，进给行程可通过调整曲柄的偏心距在200-700mm区间灵活设置，刚好匹配不同长度的圆柱工件喷涂范围，不会出现空行程浪费漆料，也不会出现工件两端漏喷的问题。设计过程中重点考虑了漆雾环境下的机构耐用性，所有传动轴承都设置了带密封圈的防护端盖，导向滑轨表面加装了可随滑台移动的伸缩防尘罩，避免漆雾附着在传动配合面导致机构卡滞，

　　机架的所有钣金件都做了折弯翻边处理，既提升了薄壁钣金的结构刚性，也能减少漆雾在机架表面的堆积，日常维护时只需要定期擦拭外露面、按周期给传动位加注高温润滑脂即可，不需要复杂的拆解保养。从实际应用的适配场景来看，这款结构既可以单独作为工位级的喷涂设备，配合水帘柜完成小型工件的小批量喷涂作业，也可以多组并排安装在连续式喷涂产线的壁挂支架上，配合上下料机械手完成全自动的工件流转喷涂，相比多轴机器人喷涂方案，单工位的结构成本仅为机器人方案的五分之一，维护难度也远低于多关节机器人，对于加工品类固定、工件外形规则的圆柱类零件加工车间来说，是性价比极高的专用喷涂解决方案。整套结构的受力经过反复校核，壁挂安装基板的厚度选用8mm冷轧钢板，伸出的悬臂支架处设置了斜向加强筋，满负载装夹800mm长度、最大直径80mm的钢制工件时，悬臂端的形变量控制在0.05mm以内，不会因为长期负载出现支架下垂变形，保证喷枪与工件表面的间距始终稳定在180-220mm的最佳喷涂距离区间，确保漆膜厚度的一致性。
