自动化物料输送称量箱体结构设计

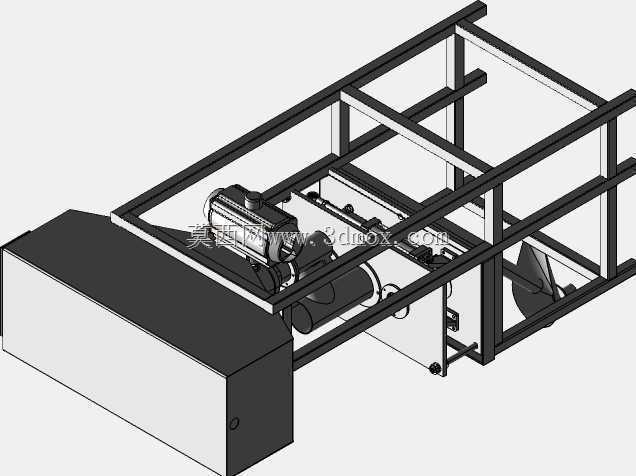

　　在散状物料自动化加工、配料生产线的现场，这类称量输送箱体常布置在主料仓与下游加工工位的衔接段，承担物料暂存、定量输送、精准给料的衔接作用，避免主料仓直接出料带来的流量波动、给料精度不足问题，适配食品加工、化工配料、粮食分装、塑料改性造粒等多类需要连续供料且对配比精度有要求的生产场景。从结构设计逻辑来看，整体采用型钢焊接框架作为承载主体，框架型材选型根据满载工况下的总载荷做挠度校核，主承重梁选用矩形钢管拼接，焊接位置预留打磨余量避免应力集中，框架底部预留与车间地面预埋板连接的安装孔位，安装边界需匹配现场主料仓的出料口高度，保证物料依靠重力能顺畅落入箱体进料段，无需额外增设大角度提升结构，减少动力损耗与物料卡滞风险。

　　箱体的储料段采用倾斜导料板设计，导料板角度根据物料的安息角做针对性调整，针对流动性较好的颗粒类物料角度设置为35度到40度，针对含少量粉料、流动性偏差的物料角度提升至45度到50度，避免物料在箱体内搭桥、积料，导料板表面预留抛光或衬板安装位，可根据物料磨损性选择加装不锈钢衬板或者超高分子量聚乙烯衬板，降低长期使用后的磨损量，延长设备维护周期。输送执行机构布置在框架中部的安装位，采用电机驱动的输送结构配合称量模块，输送段的出料口位置可根据下游设备的进料位置做横向调整，调整范围覆盖0到200毫米，适配不同规格下游设备的对接需求，称量模块采用三点式支撑布置，避开输送机构的振动传递路径，减少设备运行时的振动对称量精度的干扰，

　　保证动态给料过程中的计量误差控制在允许范围内。设备的电气控制元件安装位布置在箱体侧面的独立舱室内，舱室做防尘密封处理，防护等级适配车间多粉尘的工况，舱门预留观察窗与散热孔，散热孔加装防尘滤网，避免粉尘进入舱内堆积在电气元件表面引发接触不良、散热失效问题。整体外形尺寸在设计时充分考虑车间通道的运输限制，整体宽度控制在1.2米以内，长度控制在2.2米以内，高度根据现场主料仓出料口高度适配，常规款高度为1.6米，可在不拆解主体框架的情况下通过叉车完成车间内的转场与就位，安装时仅需要调整底部调平脚杯保证框架水平，即可完成与上下游设备的对接，大幅缩短现场安装调试的周期。在结构细节处理上，所有与物料接触的边角位置均做圆弧过渡处理，

　　避免直角位置积料残留，方便生产批次切换时的设备清理，减少不同批次物料交叉污染的风险；框架外侧预留安全防护门的安装铰链位，可根据现场安全规范加装透明防护门，既不影响日常运行时的内部状态观察，也能避免人员误触运动部件引发安全事故；输送机构的张紧结构布置在框架外侧，无需拆开设备护罩即可完成皮带或者输送链的张紧度调整，日常维护操作空间充足，降低运维人员的操作难度。
