巴哈亚视车辆后轮轮毂结构设计

　　这款后轮轮毂是适配巴哈赛事亚视车型行走系统的核心承载部件，在整车结构中承担着连接轮轴、固定轮辋、传递行驶载荷的关键作用，其结构设计直接关系到非铺装路面行驶时的轮端稳定性与载荷传递效率。从实际应用场景来看，巴哈赛事的行驶环境多为颠簸土路、碎石坡、泥泞路段，轮端需要持续承受交变冲击载荷、侧向转弯力以及驱动扭矩的复合作用，这就要求轮毂在结构强度、安装定位精度、载荷传递路径上做针对性优化，不能照搬民用代步车辆的轮毂设计逻辑。

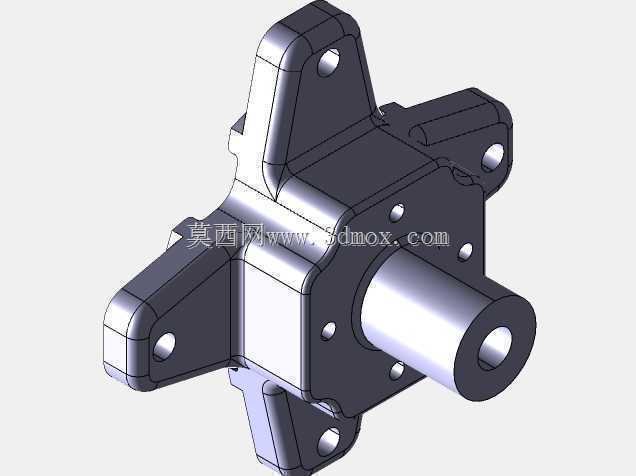

　　从结构设计思路来看，这款轮毂采用一体化铸造成型的主体结构，中心设置阶梯式轴孔，用于和后轮半轴配合定位，轴孔末端的通孔用于穿入锁紧销，实现轮毂与半轴的轴向固定，避免大扭矩输出时出现轮毂窜动的问题。主体向外延伸出多组带安装孔的支耳结构，不同方向的支耳分别承担不同的连接功能：朝向轮辋侧的支耳通过螺栓与轮辋辐板固定，保证轮辋安装的同轴度；朝向悬架侧的支耳则用于连接制动底板、轮速传感器支架等附属部件，省去了额外加装转接支架的工序，也减少了轮端的附加重量。支耳与主体衔接的位置做了大圆角过渡处理，避免应力集中导致的疲劳断裂，这也是越野类车辆零部件设计中必须关注的细节——在持续颠簸冲击下，直角衔接的结构很容易在应力集中点萌生裂纹，最终引发部件失效。

　　从安装边界尺寸来看，这款轮毂的轴向安装长度需要匹配后轮半轴的伸出长度，中心轴孔的直径与半轴配合段采用过渡配合公差，保证装配后无旷量；各支耳上的安装孔位置度公差控制在0.1mm以内，避免装配时出现螺栓强行对位的情况，也能保证轮辋安装后的端面跳动量符合行驶要求，减少高速行驶时的车轮抖动问题。支耳的厚度根据承载需求做了差异化设计：承受垂直载荷与驱动扭矩的主承载支耳厚度更大，连接附属部件的支耳则适当减薄，在保证结构强度的前提下尽可能控制轮端簧下质量，这对于越野车辆的行驶操控性提升有明显帮助——簧下质量越轻，车轮在颠簸路面的贴地性越好，悬架的响应速度也更快。

　　在功能特性上，这款轮毂的轴肩位置设置了多个均匀分布的螺纹孔，用于固定制动盘的安装法兰，制动盘与轮毂的贴合面做了精加工处理，平面度公差控制在0.05mm以内，保证制动盘安装后不会出现偏摆，减少制动时的抖动与异响。轮毂主体的非配合面保留了铸造后的自然肌理，配合面则做了机加工处理，既控制了加工成本，也保证了所有安装定位面的精度要求。在实际装配过程中，需要先将轮毂轴承压入轮毂对应的轴承位，再将轮毂整体套入半轴，最后通过轴端螺母锁紧，锁紧扭矩需要符合车型设计要求，避免轴承预紧力过大导致的运转阻力增加，或是预紧力不足导致的轴承旷量。

　　不同于民用车辆的轮毂设计，这款巴哈车型的后轮轮毂没有设置复杂的装饰性结构，所有结构设计都围绕承载、安装、轻量化三个核心目标展开，每一处凸起、每一个开孔都有其对应的工程作用：支耳上的减重孔在不影响结构强度的前提下去除了多余材料，中心轴孔的阶梯结构既实现了轴向定位，也为轴承内圈提供了贴合面，外侧伸出的轴段则用于安装轮毂密封件，防止泥水、沙尘进入轴承内部，延长轴承的使用寿命。在非铺装路面行驶时，轮毂还需要承受车轮带起的碎石冲击，因此主体的壁厚设计也做了针对性加强，避免碎石击打导致的壳体破损。

　　从载荷传递路径来看，车轮受到的垂直载荷通过轮辋传递到轮毂支耳，再通过轮毂主体传递到中心轴承与半轴，最终传递到悬架与车架；驱动扭矩则从半轴通过花键传递到轮毂，再通过支耳螺栓传递到轮辋，驱动车辆前进；转弯时的侧向力则通过轮辋传递到轮毂，再通过轴承传递到转向节结构，整个载荷传递路径短且直接，没有多余的转接部件，既提升了载荷传递效率，也减少了故障点。在三维建模过程中，这类轮毂的建模需要重点关注各安装孔的位置度、配合面的公差设置、支耳过渡圆角的处理，建模完成后还需要通过有限元分析模拟极限冲击载荷下的应力分布，对应力集中的区域做结构加强，对冗余材料的区域做减重优化，最终实现强度与重量的平衡。
