全地形车防滚架巴哈车架结构

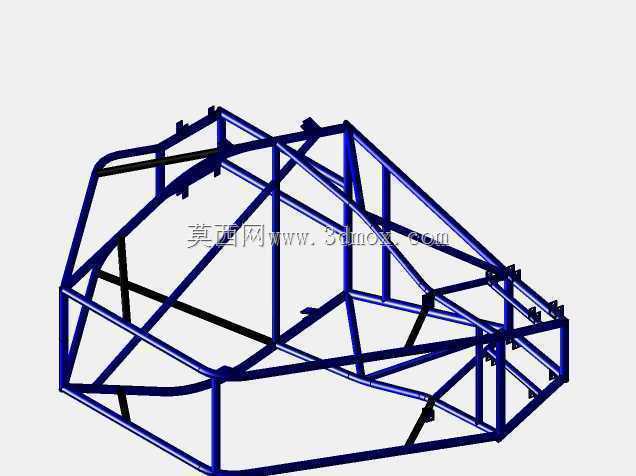

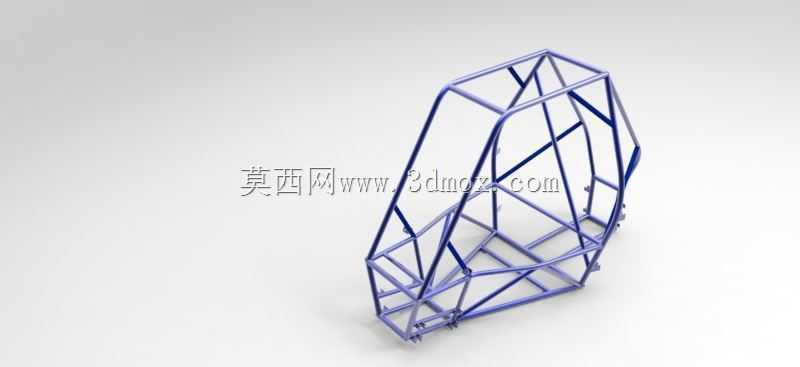

　　这套管架式车身骨架是全地形越野车辆、巴哈越野赛事参赛车辆的核心安全承载结构，核心作用是在车辆发生翻滚、侧向碰撞、正面撞击等极端工况下，为舱内驾乘人员构建出足够刚性的生存空间，避免车身结构溃缩侵入驾乘区域造成伤害，同时承担整车所有零部件的安装承载功能，是整车性能与安全的核心基础。从结构设计逻辑来看，整个骨架采用空间桁架式布局，所有杆件通过空间角度拼接形成连续的传力路径，没有冗余的受力断点，不同位置的管材根据受力工况匹配对应的规格与壁厚：乘员舱周边的主环、前环、侧边防撞斜撑是核心受力区域，采用大管径高强度管材，承受翻滚时的顶部压溃载荷、侧向碰撞的冲击载荷；前部的发动机安装区域、悬架固定点位的杆件则根据动力总成重量、

　　悬架冲击载荷的传递方向做局部加强，斜向支撑的排布完全贴合力的传导路径，让冲击载荷能够快速分散到整个骨架的多根杆件上，避免局部应力集中造成结构断裂。在实际赛事与越野场景应用中，这类管架结构需要应对飞坡落地的纵向冲击、连续颠簸路面的交变载荷、翻滚时的多方向冲击，因此设计阶段就对安装边界做了严格的约束：整个骨架的下部预留了前后悬架安装点的精准定位接口，安装面的平面度、孔位同轴度都匹配悬架摆臂、减震器的安装公差要求，避免出现安装干涉或者受力偏载；前部预留了动力总成、转向系统的安装空间，杆件的排布完全避开了发动机散热、转向机构运动的行程范围，不会出现部件运动时与骨架剐蹭的问题；乘员舱内部的尺寸边界完全匹配驾乘人员的坐姿空间，

　　预留了安全带安装点、座椅固定点的焊接位，同时保证方向盘、操控踏板的操作空间充足，不会因为骨架杆件侵入影响驾驶操作。不同于量产乘用车的承载式车身结构，这类空间管架的所有连接节点都采用焊接拼接，节点位置的斜撑排布充分考虑了焊接工艺的可达性，不会出现无法施焊的死角，同时关键受力节点都做了贴板加强，避免焊接应力集中造成节点开裂。整个骨架的外形轮廓充分考虑了空气阻力与通过性的平衡，前部的收窄设计既降低了正面迎风面积，也给前轮转向留出了足够的运动空间，顶部的轮廓完全贴合头盔的佩戴高度，在保证头部安全间隙的前提下尽可能降低整车重心，减少越野行驶时侧翻的概率；侧边防撞杆的高度刚好对应驾乘人员的躯干位置，发生侧面碰撞时能够第一时间承接冲击力，

　　避免外部障碍物直接侵入舱内。在结构受力优化层面，设计过程中针对不同工况做了受力路径的梳理：翻滚时顶部的压溃力会通过主环的竖向杆件传递到底部的纵梁，再分散到整个车架的下部结构；正面碰撞的冲击力会通过前部的斜向撑杆快速传导到主环结构，避免前部结构直接溃缩侵入乘员舱；飞坡落地时的纵向冲击会通过悬架安装点的加强结构分散到多根纵梁与斜撑上，避免局部载荷过大造成管材变形。这类管架结构的安装边界还充分考虑了后期改装的兼容性，上部预留了车顶行李架、辅助灯具的安装点位，后部预留了油箱、散热系统的安装空间，所有安装点位的杆件都做了局部加强，能够承受附加部件的重量与越野时的振动载荷，不会因为加装部件造成骨架局部变形。
