巴哈赛车用星形电视轮毂安装转接座结构

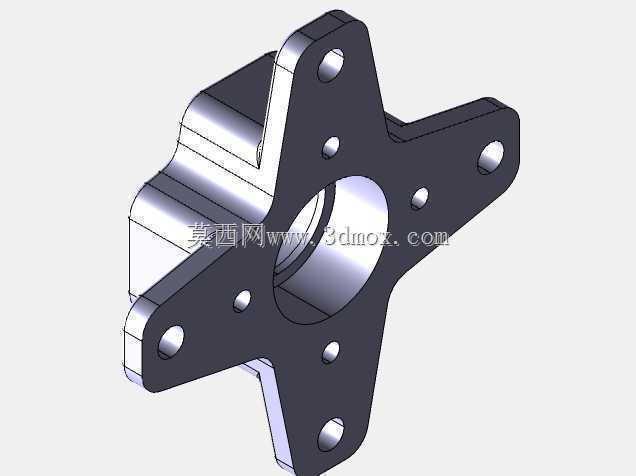

　　这款轮边转接结构主要面向巴哈越野赛事的赛车轮系改装场景，适配非道路越野工况下的轮距调整、轮毂PCD参数不匹配的改装需求，解决原厂轮毂固定点位与赛事专用轮毂参数不符的安装痛点，在越野赛车、全地形车的轮边改装环节中承担核心的连接定位作用。从结构功能来看，该部件一端通过中心定位止口与车辆轮边的转向节或者半轴输出端配合，保证回转中心的同轴度，避免高速行驶或者颠簸冲击下出现轮系跳动，另一端通过星形分布的安装臂提供多组固定孔位，分别对应车轮侧144毫米PCD的固定点位、盘式制动侧80毫米PCD的安装点位，实现轮毂、制动盘与轮边输出端的刚性连接，传递车轮的驱动力矩与制动力矩，同时承受越野路面带来的多向冲击载荷。

　　设计过程中优先考虑了越野工况下的载荷分布特性，采用四臂星形的法兰布局而非传统的圆形法兰结构，在保证每个安装点位周围有足够材料厚度支撑螺栓预紧力的前提下，尽可能削减非受力区域的材料冗余，降低轮边的簧下质量，这对于越野赛车的悬挂响应速度提升有明显帮助，簧下质量的降低能让轮胎在颠簸路面更紧密地贴合地面，减少车轮弹跳带来的牵引力损失。中心的通孔结构一方面是为了避让轮边的半轴或者轮毂轴承的突出结构，保证安装面能够完全贴合，避免出现安装间隙导致的螺栓松动，另一方面通孔的内壁可以作为定位基准，加工时一次装夹即可完成所有安装孔的点位加工，保证各孔位的位置度公差，减少装配时的对位难度。每个安装臂上的螺栓孔都做了沉台处理，

　　螺栓装入后头部不会突出安装平面，避免与轮毂内侧或者制动盘的安装面发生干涉，同时沉台结构可以分散螺栓预紧力对安装面的压强，避免长期交变载荷下孔位周围出现材料压溃变形。安装边界方面，该转接座的轴向厚度需要匹配轮边轴承端面到轮毂安装面的距离，过厚会导致轮距向外偏移，改变原厂设定的主销参数，影响转向手感与轮胎磨损特性，过薄则会导致固定螺栓的啮合长度不足，大扭矩冲击下容易出现螺栓断裂的风险；径向尺寸上，四个安装臂的外轮廓不会超出轮毂的中心孔避让范围，装配时可以顺利穿入轮毂中心，不会出现卡滞。星形臂的过渡位置都做了大圆角处理，避免应力集中，因为越野工况下部件承受的冲击载荷是交变的，直角过渡位置很容易在长期冲击下产生疲劳裂纹，

　　大圆角的设计可以让应力流顺畅传递，提升部件的疲劳寿命。实际使用中，这类转接座通常采用高强度铝合金或者钢材加工，根据赛事的规则要求选择对应的材料，铝合金材质重量更轻，适合对重量敏感的赛事组别，钢制部件强度更高，适合大排量、高扭矩的越野车型。安装时需要先将中心止口与轮边定位面完全贴合，按照对角线顺序逐步拧紧各固定螺栓，达到规定的预紧力矩，避免单个螺栓受力过大导致的法兰变形，安装完成后需要检查制动盘的端面跳动量，保证制动过程中不会出现抖动。该结构的设计没有多余的装饰性特征，所有的几何形状都服务于载荷传递与安装避让的需求，每个孔位的位置、每个臂的截面厚度都经过受力校核，保证在极限冲击载荷下不会出现断裂或者变形，同时尽可能控制自身重量，平衡强度与轻量化的需求，是越野赛车轮系改装中非常实用的连接部件。
