螺旋离心式水泵叶轮结构设计

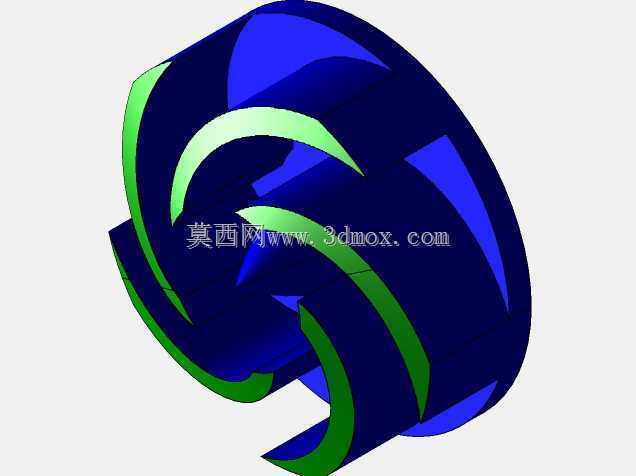

　　这款叶轮是螺旋离心式水泵的核心过流部件，主要适配含纤维、大颗粒杂质的流体输送场景，常见于市政排污、建筑给排水、污水处理厂污泥输送、工矿企业含渣废水提升等工况，相比普通闭式离心泵叶轮，其螺旋式的叶片结构能大幅降低大颗粒、长纤维杂质在流道内的卡滞概率，减少泵腔堵塞故障，提升复杂介质输送的稳定性。从结构设计逻辑来看，这款叶轮采用单螺旋扭曲叶片结合离心流道的复合构型，叶片进口边顺着流体吸入方向延伸出螺旋诱导段，能在叶轮入口处形成轴向推进的流态，提前对进入泵腔的介质进行预旋推送，避免长纤维、大直径固体颗粒直接冲击叶片进口边造成磨损，同时降低叶轮入口的水力冲击损失，提升泵的吸入性能，减少汽蚀发生的概率。叶片型线采用空间扭曲设计，

　　从进口端的大螺旋角逐渐过渡到出口端的离心式径向排布，流道从入口到出口呈平滑渐扩形态，介质在流道内先受螺旋叶片的轴向推力作用平稳进入叶轮，随后随着叶轮旋转获得离心力，在流道内完成动能到压能的转换，最终沿叶轮出口径向甩出进入泵体压水室，这种流道设计既保留了螺旋泵无堵塞、通过性强的优势，又兼具离心泵高扬程、高效率的特点，能在输送含杂质介质时保持稳定的水力性能。从安装边界来看，叶轮后端设置有与泵轴配合的轮毂安装位，轮毂内孔可根据配套泵轴的直径设计对应的配合公差，通常采用H7/k6的过渡配合，搭配键槽实现周向固定，后端可通过轴套、锁紧螺母实现轴向定位，安装时需保证叶轮入口与泵体密封环的同轴度偏差控制在0.05mm以内，避免运行时出现动静摩擦，

　　影响泵的运行效率与密封寿命。叶轮的整体外径需匹配配套泵体的压水室入口直径，出口宽度根据设计流量参数确定，通常在输送含大颗粒介质的工况下，出口宽度会比同参数清水泵叶轮大15%-20%，保证最大通过颗粒直径能达到泵口径的80%以上，减少大颗粒卡堵的可能。在实际应用中，这款叶轮的叶片厚度根据输送介质的磨损特性调整，输送含硬质颗粒的渣浆类介质时，叶片厚度会适当增加，同时在叶片表面、轮毂过流面做耐磨处理，比如堆焊耐磨合金或者喷涂耐磨涂层，提升叶轮的抗磨蚀性能，延长部件的更换周期；输送普通污水、杂质含量较低的介质时，可采用铸铁或者工程塑料材质，在保证结构强度的前提下降低制造成本。设计过程中需要重点校核叶片的扭曲度与流道的顺滑性，

　　避免流道内出现局部凸起、死角，防止纤维类杂质在流道内缠绕堆积，同时要做静平衡校验，平衡精度等级达到G6.3级以上，避免叶轮高速旋转时出现过大的径向振动，影响泵组的轴承、机械密封的使用寿命。另外，叶轮的进口端螺旋段的导程设计需要匹配泵的设计转速，转速越高，螺旋导程相应减小，保证介质进入叶轮时的入流角度与叶片进口角匹配，降低入口水力损失，提升泵在额定工况点的运行效率。
