阴极铜萃取工序专用离心泵结构设计

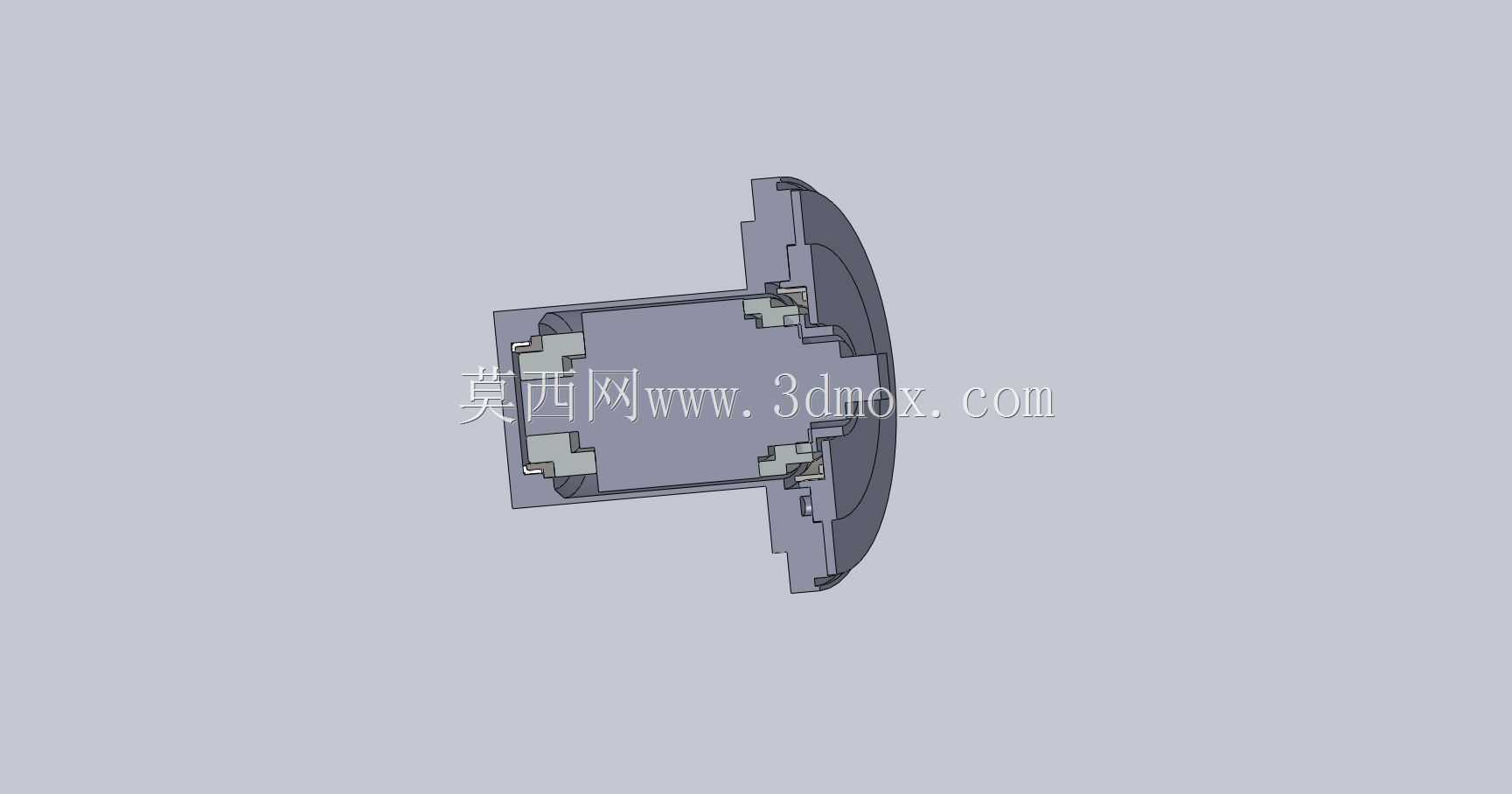

　　在湿法铜冶炼的阴极铜萃取生产工段，流体输送环节的稳定性直接决定整条产线的连续运行效率，这款离心泵就是针对该工段的特殊输送需求开发的专用流体输送设备，主要承担萃取工序内有机物相与硫酸铜溶液的定向输送任务，和普通清水离心泵不同，该泵的过流部件在结构设计阶段就充分考虑了萃取工段介质的腐蚀特性，避免长期接触酸性铜溶液与有机萃取剂出现部件剥蚀、密封失效的问题。从结构设计逻辑来看，这款泵采用了轴向吸入的悬臂式叶轮布局，这种布局的优势在于可以压缩泵体整体的轴向安装尺寸，在萃取车间紧凑的设备排布场景下，不需要预留过大的检修抽轴空间，日常维护时仅需拆开泵体端盖即可完成叶轮、密封件的更换，不需要拆解进出口管路与电机连接副，能大幅缩短工段停机维护的时长。

　　泵体的连接法兰采用标准凸面密封结构，密封面的加工粗糙度控制在Ra1.6以内，配合耐腐耐油的密封垫片，可在0.6MPa的常规工作压力下杜绝介质滴漏，避免萃取车间内腐蚀性介质泄漏带来的设备腐蚀与安全隐患。叶轮采用闭式流道设计，流道的型线经过反复优化，在输送含有少量固体微粒的硫酸铜溶液时，不容易出现流道堵塞的问题，同时可以降低介质在流道内的湍流损耗，让泵在额定工况点运行时保持稳定的输出流量与扬程，不会因为介质内混有少量萃取过程产生的固相杂质出现流量大幅波动，影响萃取槽内的两相配比平衡。安装边界方面，这款泵的底座采用一体化铸造的安装脚，四个安装螺栓孔的孔位公差控制在±0.2mm以内，和标准Y系列电机的安装尺寸完全匹配，

　　安装时不需要额外加工过渡连接底座，直接将泵与电机通过联轴器对中后固定在预制的混凝土基础或者型钢支架上即可，泵的进出口方向采用水平轴向吸入、垂直向上排出的常规布局，和萃取工段现有管路的走向设计完全适配，不需要额外增加弯头来调整管路方向，能减少管路的沿程阻力损失。在实际运行场景中，这款泵的运行转速控制在1450r/min的常规工业泵转速区间，相比高转速泵，这个转速下叶轮的线速度更低，过流部件受到的介质冲刷磨损速率更慢，配合适配的耐腐蚀材质，可以在萃取工段的连续生产工况下保持更长的无故障运行周期。密封结构采用了组合式机械密封设计，密封端面的摩擦副选用耐腐蚀耐磨材质，同时在密封腔设置了冲洗流道，引入少量洁净的输送介质对密封端面进行冲洗冷却，

　　避免介质内的固体微粒进入密封端面造成密封面划伤，解决了普通填料密封在输送腐蚀性介质时容易泄漏、需要频繁调整压盖的问题。从结构细节来看，泵体的壁厚设计充分考虑了腐蚀性介质的腐蚀余量，在常规壁厚的基础上额外预留了2mm的腐蚀裕量，即使长期接触酸性硫酸铜溶液与有机萃取剂，也能保证泵体在设计使用周期内的结构强度，不会因为壁厚减薄出现泵体开裂、穿孔的问题。泵轴的轴肩位置做了圆弧过渡处理，避免应力集中导致的轴断裂问题，轴承选用深沟球轴承与推力球轴承的组合结构，分别承受径向载荷与轴向载荷，轴承腔的密封采用双唇口橡胶油封，防止外界的粉尘、水汽进入轴承腔，同时避免轴承润滑脂泄漏，保证轴承长期运行的润滑状态稳定。在设备选型适配阶段，这款泵的性能曲线平缓，在流量波动±15%的工况范围内，扬程变化幅度不超过10%，非常适合萃取工段这种需要稳定流量输送、保证萃取槽内液位稳定、两相接触时间可控的工艺场景，不会因为出口管路压力波动出现流量大幅变化，影响萃取效率。
