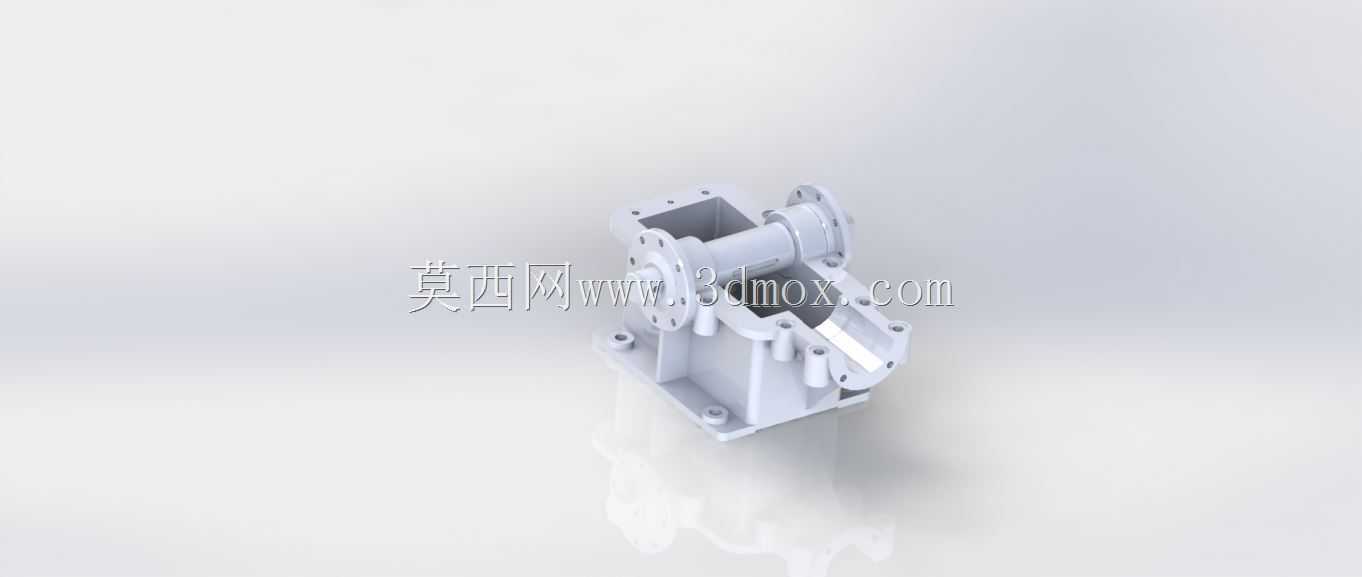

立式法兰连接流体输送泵壳体结构

　　该构件为立式安装的流体输送设备核心承压壳体，日常应用场景覆盖工业循环水系统、小型化工介质输送、配套设备冷却回路等工况，作为泵体的基础承载结构，需要同时容纳叶轮、密封组件、传动轴系等内部核心零件，同时承担介质导流、压力承载、安装定位的多重作用。从结构设计逻辑来看，整体采用一体化铸造成型的主体框架，底部设置带安装孔的方形底座，安装孔位按照通用立式泵的安装边界做了标准化排布，底座与主腔体之间设置了多道加强筋结构，筋板厚度根据腔体承压等级做了匹配设计，既可以降低铸造过程中的应力变形风险，也能在设备运行时抵消传动轴转动带来的振动载荷，避免长期运行出现安装面偏移、密封件磨损过快的问题。主腔体部分采用等壁厚渐变设计，

　　入口侧设置水平朝向的法兰连接端口，法兰端面加工有密封槽位，可适配平垫、O型圈等多种密封形式，法兰螺栓孔按照对应压力等级的标准跨距布置，能够直接和同通径的工业管路对接，不需要额外做转接加工；出口侧的连接端口设置在腔体上部侧方，端口朝向与入口呈90度垂直布置，符合离心泵类产品的介质流向设计逻辑，能够减少介质在腔体内的转向阻力，降低运行过程中的湍流噪声与水力损失。腔体上部设置了轴承座安装位，安装位的同轴度公差按照IT7级精度预留加工余量，能够保证后续装配时传动轴与腔体中心的重合度，避免出现叶轮擦腔、轴封偏磨的问题；腔体侧面预留了密封组件的安装腔室，可根据输送介质的特性适配填料密封或者机械密封结构，腔室内部设置了介质回流孔，

　　能够将密封处泄漏的少量介质导回吸入侧，减少介质外漏风险。从安装边界尺寸来看，整体结构的重心落在底部安装底座的中心区域，安装时不需要额外做配重调整，底座的安装孔距适配市面上多数同功率等级立式泵的安装基座尺寸，可直接替换同规格老旧设备的泵壳部件，不需要对原有安装基础做二次改造。设计过程中针对铸造工艺做了多处优化，所有腔体转角位置都设置了铸造圆角，避免出现应力集中导致的铸件开裂问题，壁厚过渡位置采用渐变斜面设计，减少铸造时的缩孔、缩松缺陷，外部非加工面的拔模斜度按照1:20的比例设置，能够降低脱模难度，提升铸件成品率。在实际选型应用时，该壳体可适配的叶轮直径范围覆盖常规小流量高扬程工况的需求，腔体内部的流道做了顺滑过渡处理，

　　没有明显的直角凸起，能够减少介质在流道内的滞留，对于含有少量微小颗粒的介质也有一定的适配能力，不会出现颗粒在腔体内沉积堵塞的问题。上部的轴承位外侧设置了防尘密封槽，可加装防尘盖阻挡外部粉尘进入轴承腔，延长轴承的使用寿命，侧面的多个工艺孔位既可以作为排气、测压接口使用，也可以根据现场管路布置需求改造成备用冲洗接口，适配不同工况的个性化使用需求。整体结构没有多余的冗余设计，所有外部凸起结构都承担对应的功能作用，既控制了整体铸件重量，也保证了结构强度能够满足1.6MPa等级的工作压力需求，日常维护时不需要拆解整个泵体与管路的连接，仅通过上部的端盖开口就可以完成叶轮、密封件的更换操作，大幅降低现场运维的工作量。
