汽车通风盘式制动刹车结构三维设计

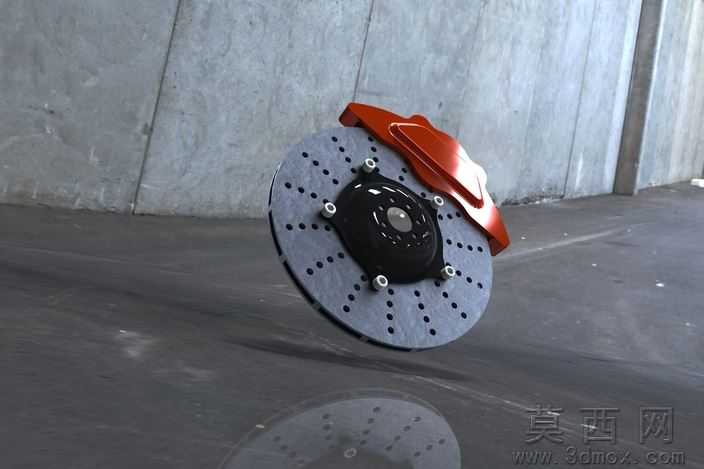

本作品为汽车盘式制动系统的三维建模设计，整体围绕通风式刹车盘与浮动式制动卡钳两大核心部件展开，建模过程中严格参考量产乘用车辆的制动系统尺寸比例，在三维软件中先完成基础参数化草图绘制，通过回转、拉伸、阵列等基础特征命令构建刹车盘的主体毛坯结构，再对盘面的通风散热孔、安装定位孔、中心轮毂连接座进行细节特征刻画，刹车盘表面的散热孔采用圆周阵列方式排布，既保证建模效率也还原了实物的均匀散热结构设计。制动卡钳部分采用分体式建模思路，先完成卡钳壳体的曲面造型，通过扫掠、放样命令还原卡钳的流线型外观，再对内部的活塞安装位、摩擦片卡槽、安装支架结构进行细节处理，卡钳表面的红色涂装质感通过材质编辑器进行调试，添加了轻微的金属珠光颗粒与清漆层反射效果，还原实车卡钳的烤漆视觉表现。刹车盘的材质区分了摩擦工作面与中心安装座，摩擦面采用碳陶复合材质的质感表现，添加了细微的颗粒纹理与使用磨损的浅痕效果，中心安装座则采用哑光黑色金属材质，还原铸铁或铝合金材质的哑光质感，盘面的通风槽内部也做了相应的材质区分，体现通风结构的层次感。渲染阶段采用了写实工业场景布光，主光源模拟室外自然光的柔和照射角度，搭配辅助补光消除结构暗部的死黑区域，地面添加了柔和的反射效果，让刹车盘与卡钳的组合呈现出悬浮展示的视觉效果，同时保留了结构边缘的清晰轮廓，方便观察各部件的装配关系。设计过程中充分考虑了盘式制动器的实际工作逻辑，卡钳与刹车盘的间隙、安装孔位的同轴度、摩擦片与盘面的接触角度都按照实际装配标准进行匹配，既保证了三维模型的外观还原度，也体现了制动系统的结构合理性，可用于汽车制动系统的教学演示、结构原理展示以及相关零部件的设计参考。
