电子制动组件结构三维设计方案

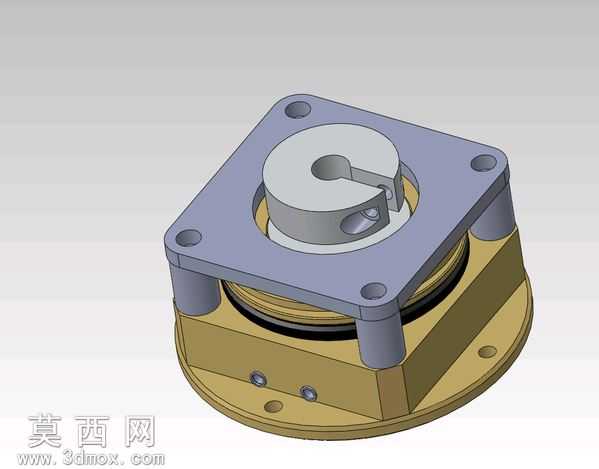

本电子制动组件采用三维参数化建模方式完成全结构设计，建模过程中优先对核心功能部件进行基准定位，以中心轴为全局基准搭建装配层级，确保各部件同轴度公差符合工业制动场景的装配要求。模型整体分为上部安装法兰、中间制动执行腔体、下部基座三个核心装配段，上部方形安装法兰设置四个对称分布的沉头安装孔，用于组件与外部设备的定位固定，法兰与下部基座通过四根均匀分布的支撑柱实现刚性连接，支撑柱与上下安装面的配合公差采用过渡配合设计，保证装配后整体结构无松动偏移。中间腔体为制动核心功能区，内部嵌套多层环形摩擦副结构，摩擦片采用分层堆叠设计，建模时对摩擦片的表面纹理、层间间隙做了精细化还原，可直观展示制动时的摩擦挤压接触状态；腔体上部设置C型开口的制动触发压块，压块侧面预留传感检测安装位，可适配接近开关的信号触发需求，压块与中心轴的配合面做了圆弧过渡处理，避免制动动作时出现应力集中问题。下部圆形基座设置两个对称的定位销孔与三个安装固定孔，基座侧面预留电气接线接口位，可适配PLC控制信号的接入需求，建模时对基座的壁厚、加强筋结构做了参数化设置，可根据不同负载需求快速调整基座的结构强度参数。材质渲染方面，上部安装法兰、支撑柱采用哑光金属灰材质模拟铸铝构件质感，中间摩擦副采用金属银与哑光黑分层材质区分动静摩擦片，下部基座采用黄铜色金属材质模拟耐磨铜合金基座，各部件的边缘做了微小倒角渲染处理，还原真实机加工零件的边角特征，整体渲染效果可清晰区分不同功能部件的材质差异与结构边界。设计过程中重点考量了制动动作的逻辑适配性，组件可接收外部PLC控制信号，触发时压块向下挤压摩擦副组件，通过摩擦副的抱紧力实现轴的制动锁止，同时组件预留的检测位可配合接近开关实时反馈制动组件的动作状态，实现制动过程的闭环控制，整体结构紧凑，安装定位基准明确，可直接适配自动化设备的轴类制动需求，建模过程中所有配合面均做了干涉检查，确保各部件动作时无结构干涉，装配关系符合实际机械加工与装配的工艺要求。
