摩托车通风式制动刹车盘结构设计

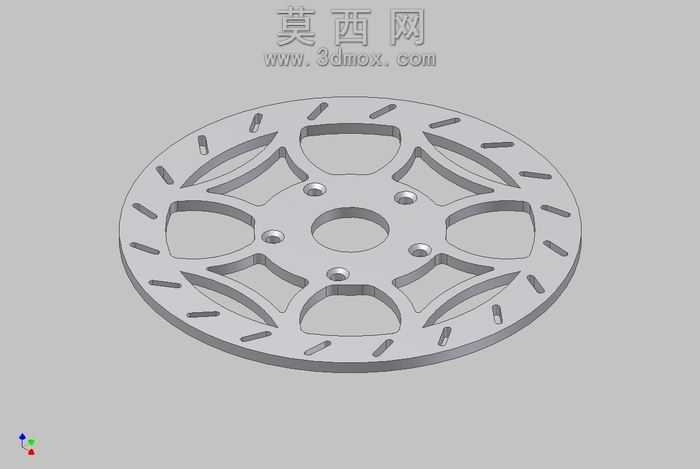

本作品为摩托车专用通风式制动盘三维建模成果，建模阶段以摩托车制动系统的实际安装尺寸为基准，先绘制中心定位孔的基准草图，确定与轮毂配合的安装孔位分布圆直径，保证六个安装凸台的位置度公差符合装配要求，避免装车后出现制动偏摆问题。建模过程中采用参数化设计方式，将制动盘外径、内径、散热槽深度、镂空区域尺寸等核心参数关联，后续可根据不同排量摩托车的制动需求快速调整尺寸，适配125cc到250cc排量区间的跨骑、踏板车型制动升级需求。结构设计上，制动盘外圈均匀排布多道斜向散热槽，行驶过程中气流可顺着槽道快速穿过盘面，带走制动摩擦产生的高温，避免长时间制动出现热衰减；盘面中部采用对称式镂空减重结构，在保证盘体结构强度、抗扭性能满足制动工况要求的前提下，尽可能降低簧下质量，提升摩托车悬挂的响应速度与操控灵活性。材质设定阶段，制动盘摩擦面选用高碳铸铁材质参数，还原其耐磨、耐高温摩擦系数稳定的物理特性，安装凸台区域添加铝合金材质参数，模拟实际生产中两种材质嵌合的工艺结构，既保证摩擦面的使用寿命，又进一步降低整体重量。渲染阶段采用金属质感材质球，调整环境光与反射参数，清晰呈现盘面的加工纹理、散热槽的切削倒角细节，以及安装孔位的锪平工艺特征，还原真实制动盘的金属质感与加工精度。设计过程中重点校核了制动盘的动平衡参数，所有镂空结构、散热槽均采用中心对称排布，避免高速旋转时产生抖动，同时对盘体厚度进行了受力仿真验证，确保在最大制动力矩工况下盘体变形量在允许范围内，保障制动过程的平顺性与安全性。
