手动调节式起重提升吊具结构

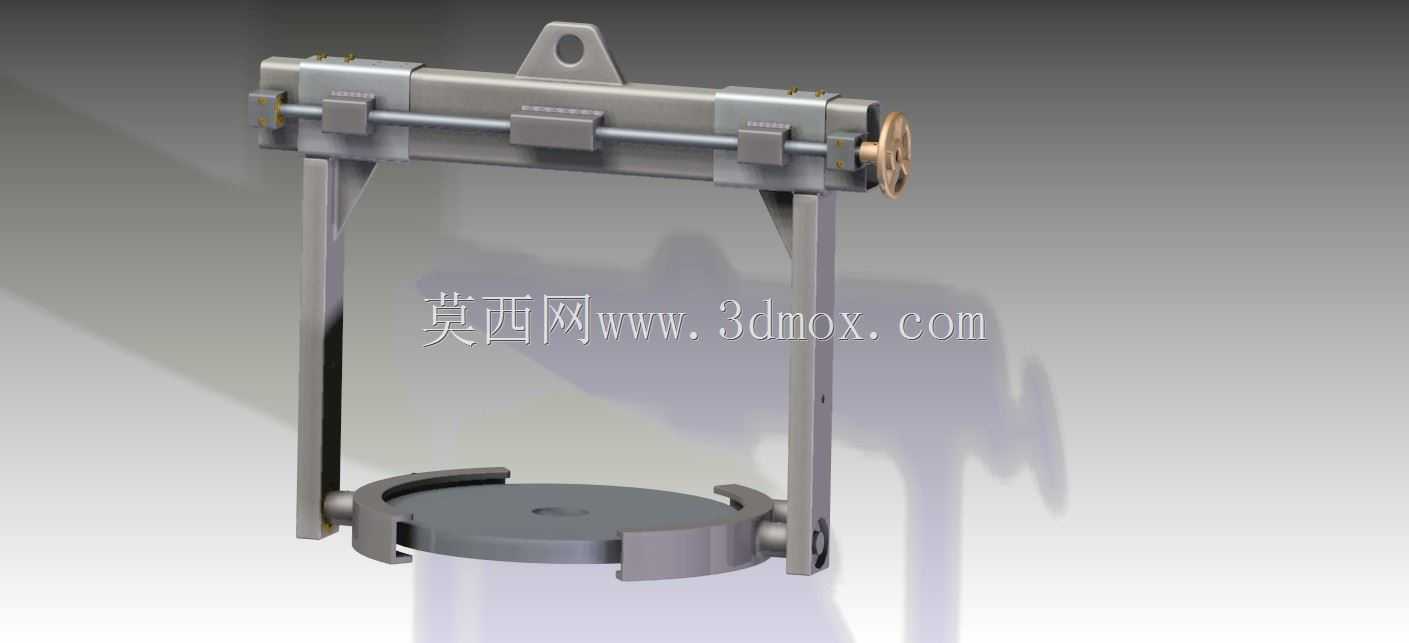

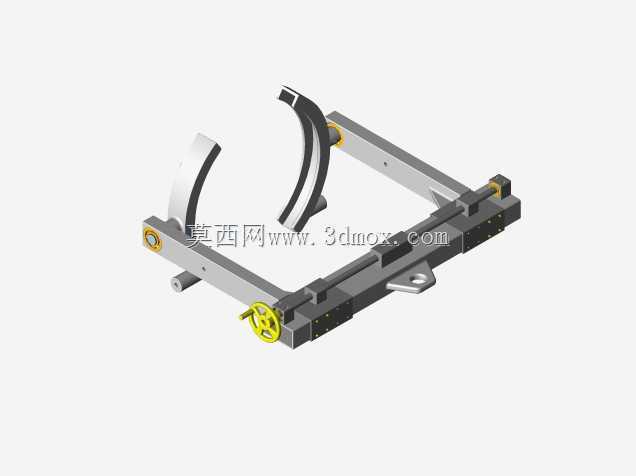

　　在车间重型工件转运、仓储重型物料上下架、机加工工序间工件转序这类场景里，常规的通用吊钩往往无法适配带中心孔的盘类、筒类工件的吊装需求，这类工件没有合适的挂点，直接用绳索捆绑不仅效率低，还容易出现工件滑脱、表面磕碰划伤的问题，这款手动调节式起重提升吊具就是针对这类工况开发的专用吊装结构。从结构设计逻辑来看，整个吊具采用顶部单吊点挂载的形式，上部的悬挂吊耳直接适配车间通用的起重机吊钩、电动葫芦挂钩，不需要额外做转接件，吊耳下方连接的是整体式的框架主体，两侧的竖向支腿采用箱型截面设计，相比等重量的实心杆件，箱型结构的抗扭、抗弯性能更优，在吊装偏载工况下也不容易出现支腿变形的问题。上部的横向调节机构采用梯形螺纹传动，端部配置手轮结构，

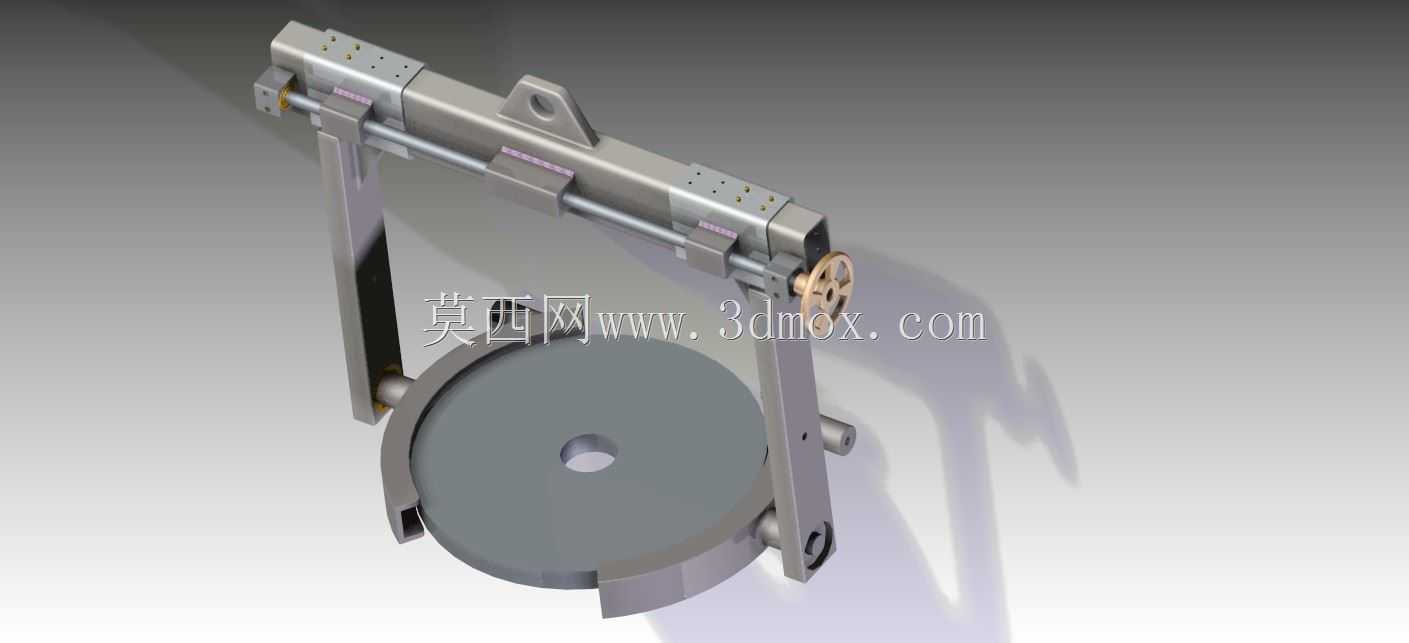

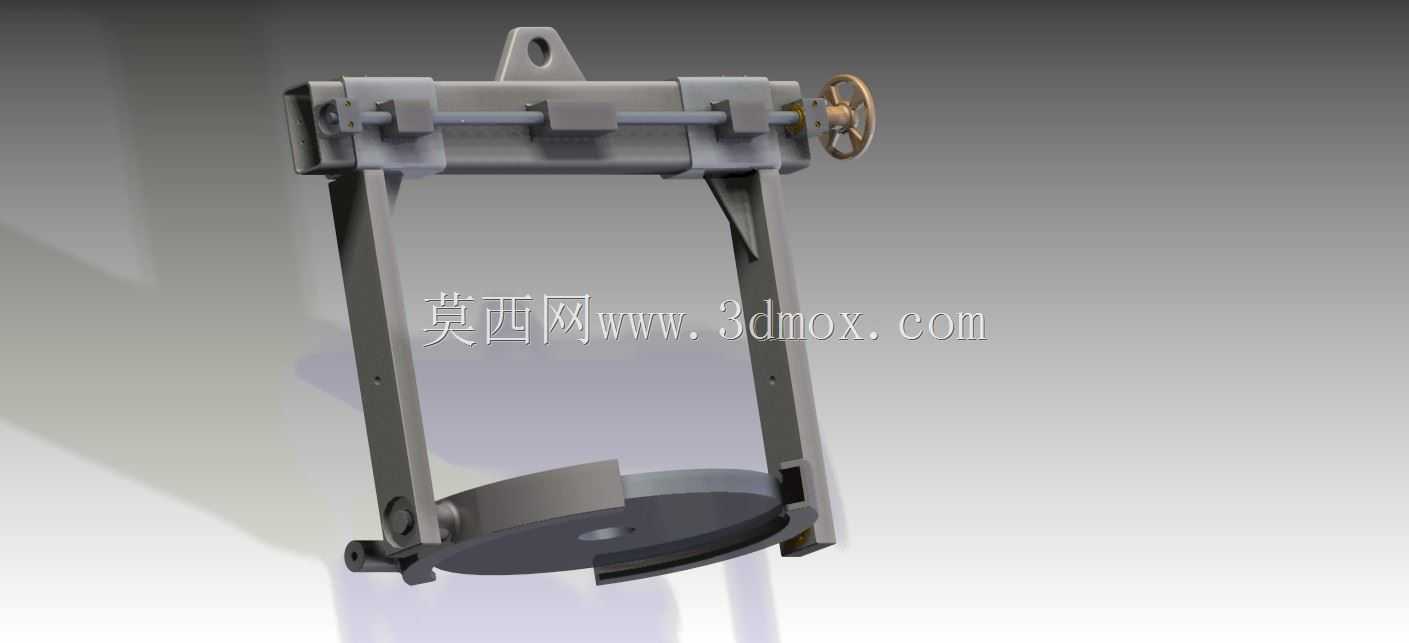

　　操作人员站在地面就可以转动手轮，带动两侧的夹臂同步开合，调节范围覆盖常见的300mm到600mm直径的盘类工件，不需要额外借助工具，调节过程中两侧支腿的运动通过中间的光杆做导向，避免调节过程中出现夹臂偏斜，保证夹持的对中度。下部的承载结构采用托盘式设计，托盘中心设置定位凸台，刚好可以嵌入盘类工件的中心工艺孔内，吊装时工件的重力完全作用在托盘平面上，不会对工件的外圆表面产生夹持力，也就避免了软质工件、精加工工件表面被夹伤的问题，托盘和两侧支腿采用铰接连接，在起吊过程中可以根据工件的重心自动微调角度，保证起吊后整个吊具和工件保持水平状态，不会出现倾斜滑落的风险。从安装边界来看，整个吊具处于闭合状态时的整体宽度不超过350mm，

　　高度不超过800mm，可以适配车间内大部分跨度的起重机作业范围，也能在通道宽度1米以上的车间内正常通行，不会和周边的设备、货架产生干涉。设计过程中特意做了运动间隙的预留，所有转动、滑动的配合面都预留了0.2mm到0.5mm的间隙，即使车间内有少量粉尘、铁屑落入配合位置，也不会出现机构卡滞的问题，日常维护只需要定期在螺纹副、铰接点位置涂抹润滑脂即可，不需要复杂的保养流程。和常规的三爪吊具、电磁吊具相比，这款结构不需要外接电源、气源，完全依靠手动操作就可以完成工件的夹持和松脱，在没有外接动力源的临时吊装场景、防爆车间这类不允许使用电动吊具的场景里也能正常使用，整体结构没有易损的电子元件，故障率远低于动力驱动的吊具，适合在重型加工车间、

　　仓储物流现场做长期的重载吊装作业。在实际建模过程中，所有的受力部件都按照额定起吊重量1.5倍的安全系数做了结构校核，支腿的厚度、螺纹的牙型深度、铰接销轴的直径都经过受力验算，保证在额定负载下不会出现塑性变形，调节手轮的直径设置为150mm，操作人员只需要施加很小的力就可以带动螺纹副转动，即使是满负载状态下调节开合也不会出现费力的问题。吊具的整体框架采用焊接式结构，所有的焊缝都做了圆角过渡处理，避免应力集中导致的焊缝开裂，焊接完成后整体做去应力退火处理，消除焊接残余应力，长期使用也不会出现框架变形的问题。
