起重设备用重型吊钩滑轮组结构设计

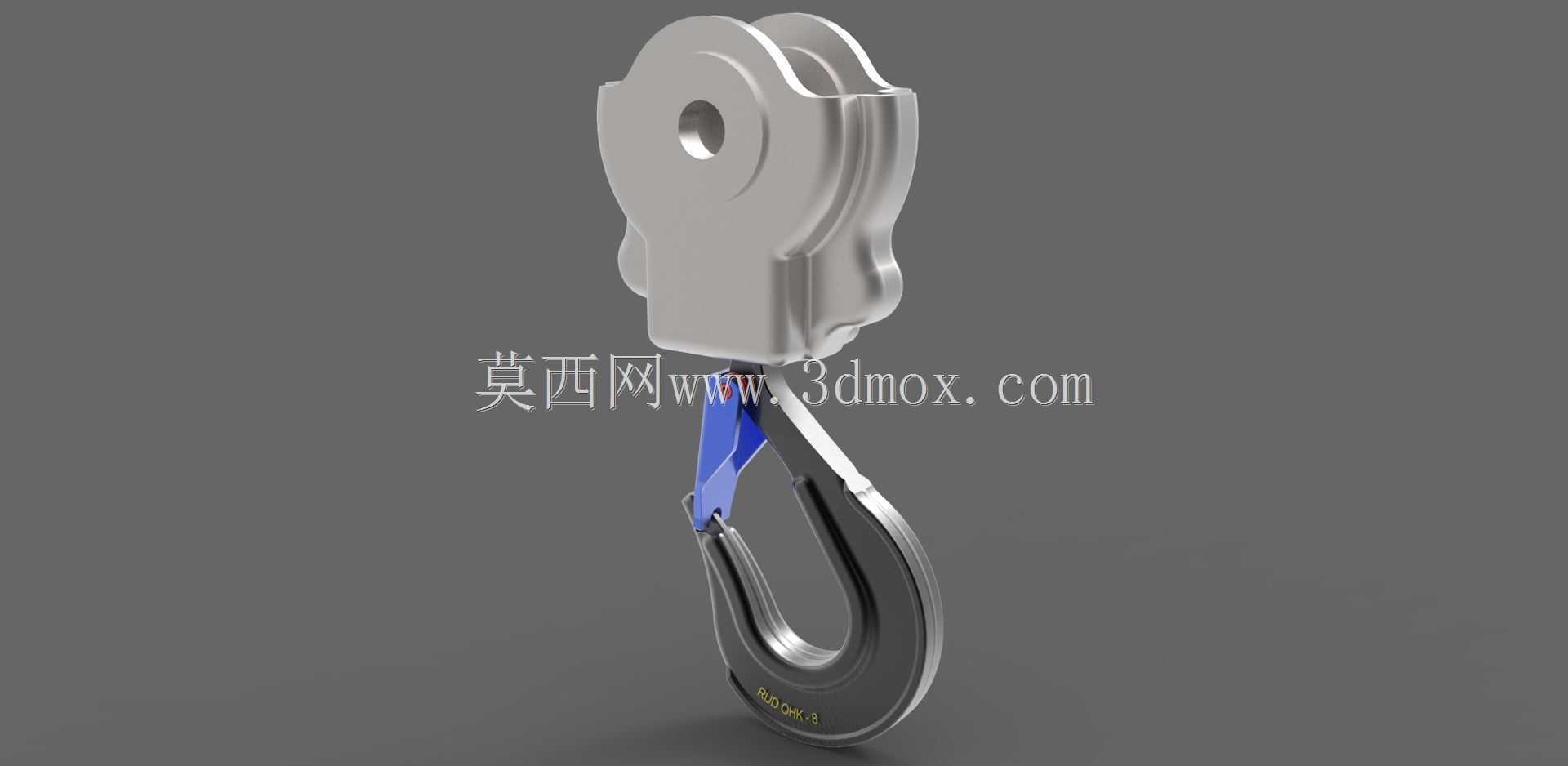

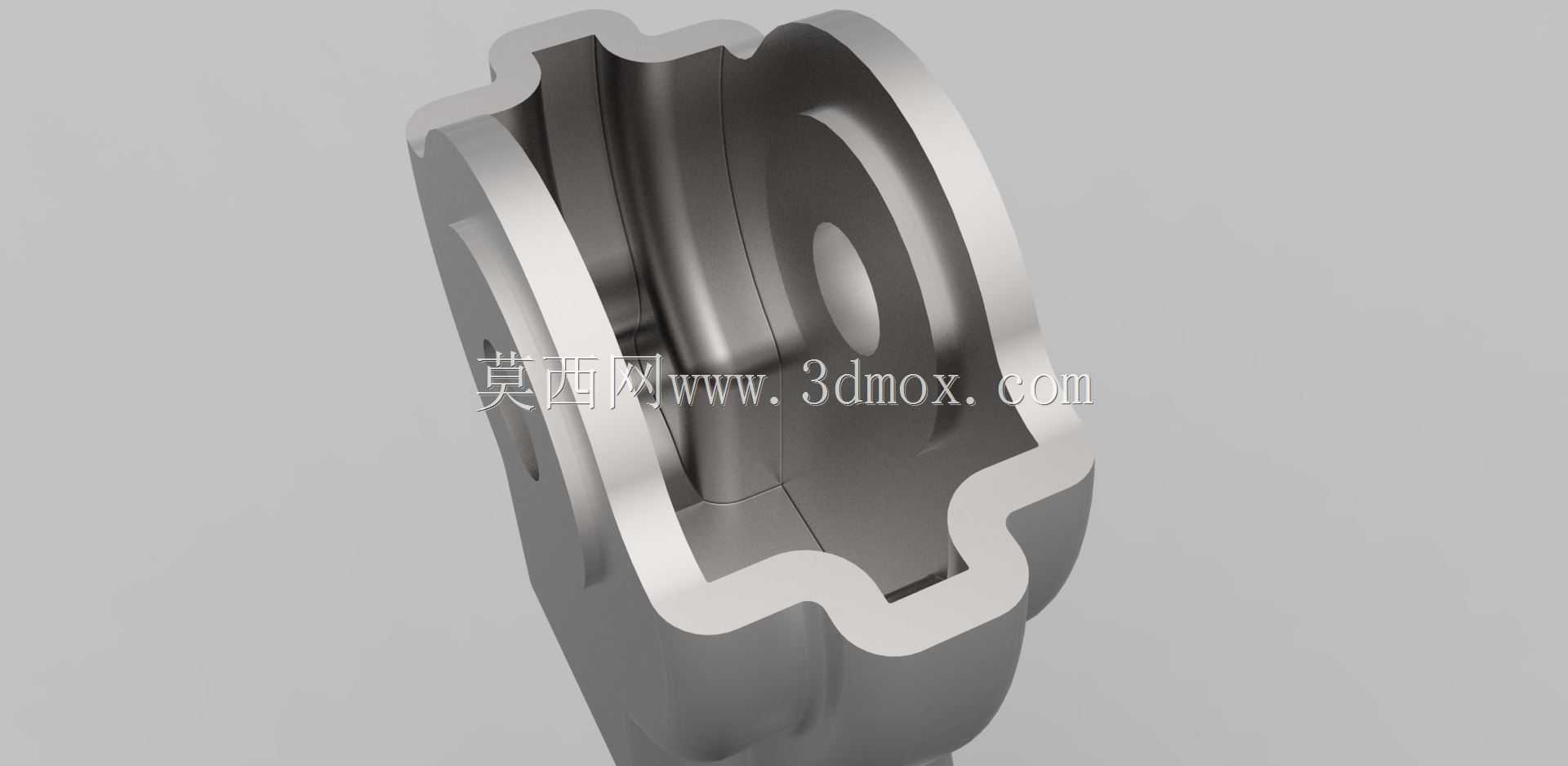

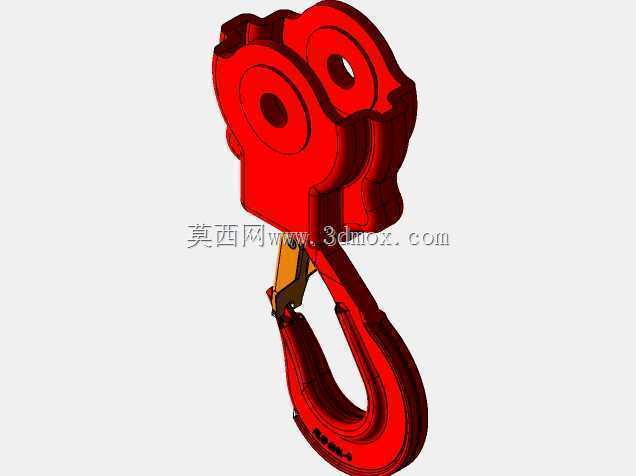

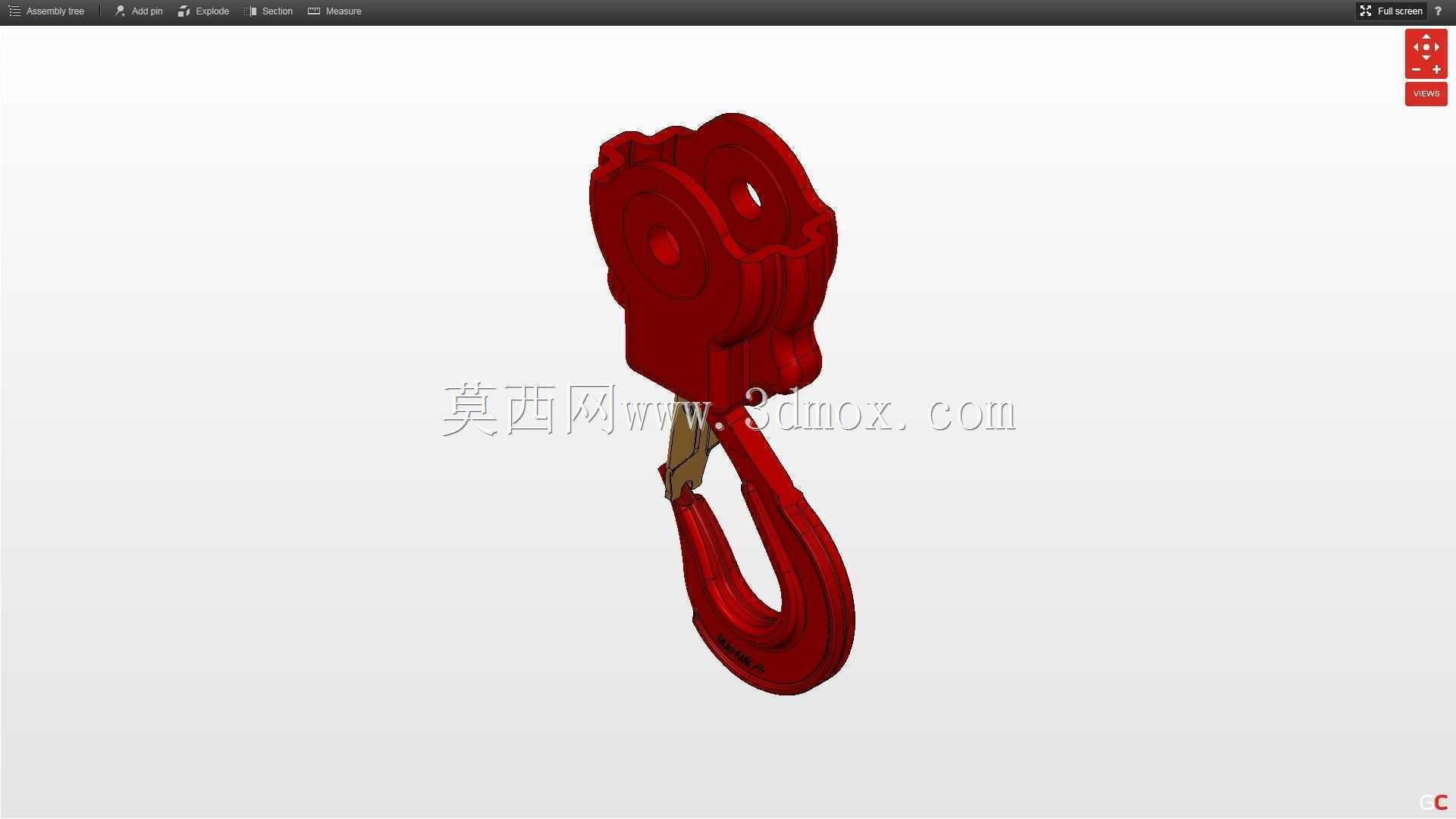

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装这类常规起重作业场景里，吊钩滑轮组是直接承接吊重载荷的核心执行部件，整套构件的结构合理性直接决定吊装作业的安全冗余与操作顺畅度。从结构设计逻辑来看，这套吊钩组件将滑轮集成在上部壳体内，上部壳体采用整体式铸钢基体加工，壳体两侧预留对称的滑轮轴安装孔位，孔位加工时严格保证同轴度公差，避免滑轮转动时出现偏磨卡滞；滑轮槽型按照适配的钢丝绳直径做匹配设计，槽底圆弧半径比钢丝绳公称半径大15%左右，槽壁做光滑圆弧过渡，减少钢丝绳长期弯折产生的疲劳损伤，同时滑轮内置铜基滑动轴承，配合定期注油润滑，可在重载工况下保持低阻力转动，降低起升机构的额外载荷损耗。下部吊钩采用锻造合金钢材质，

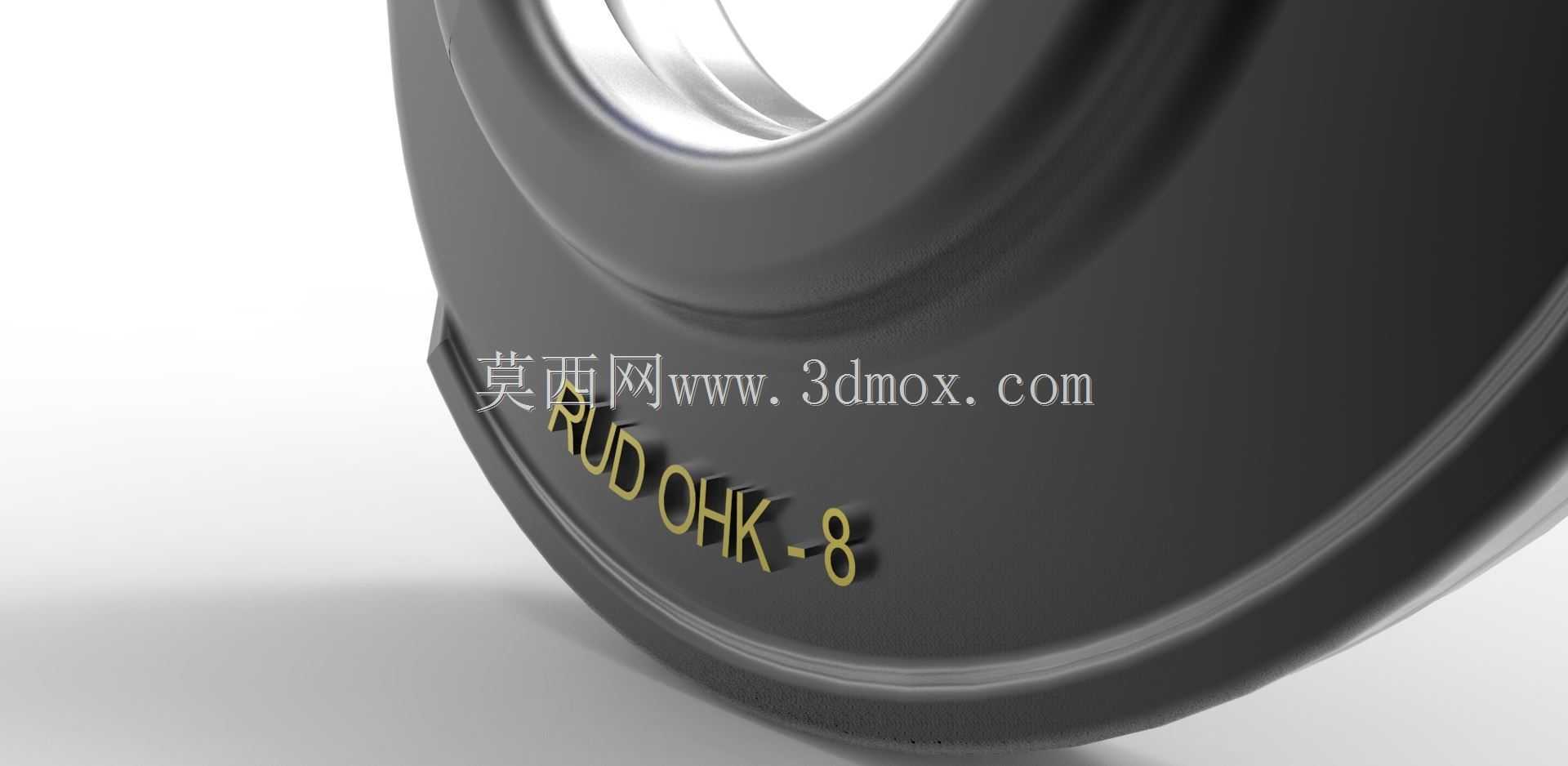

　　钩身截面为渐变椭圆形，从钩颈位置到钩尖位置截面尺寸逐步过渡，既保证钩头挂接吊索时的强度冗余，又避免不必要的材料增重；钩身与上部滑轮壳体的连接采用推力轴承配合防脱横梁结构，推力轴承可承受吊重带来的轴向载荷，同时允许吊钩在吊重状态下360度水平回转，方便现场作业人员调整吊物朝向，无需额外撬动吊件调整方位，适配复杂吊装现场的对位需求。安装边界方面，上部壳体顶端预留标准尺寸的连接耳孔，可直接与起重机起升机构的动滑轮架或吊梁销轴配合安装，耳孔的孔径与孔距按照通用起重吊具的接口标准设计，无需额外加工转接件即可适配多数桥门式起重机、移动式汽车吊的起升端接口；整体组装完成后，

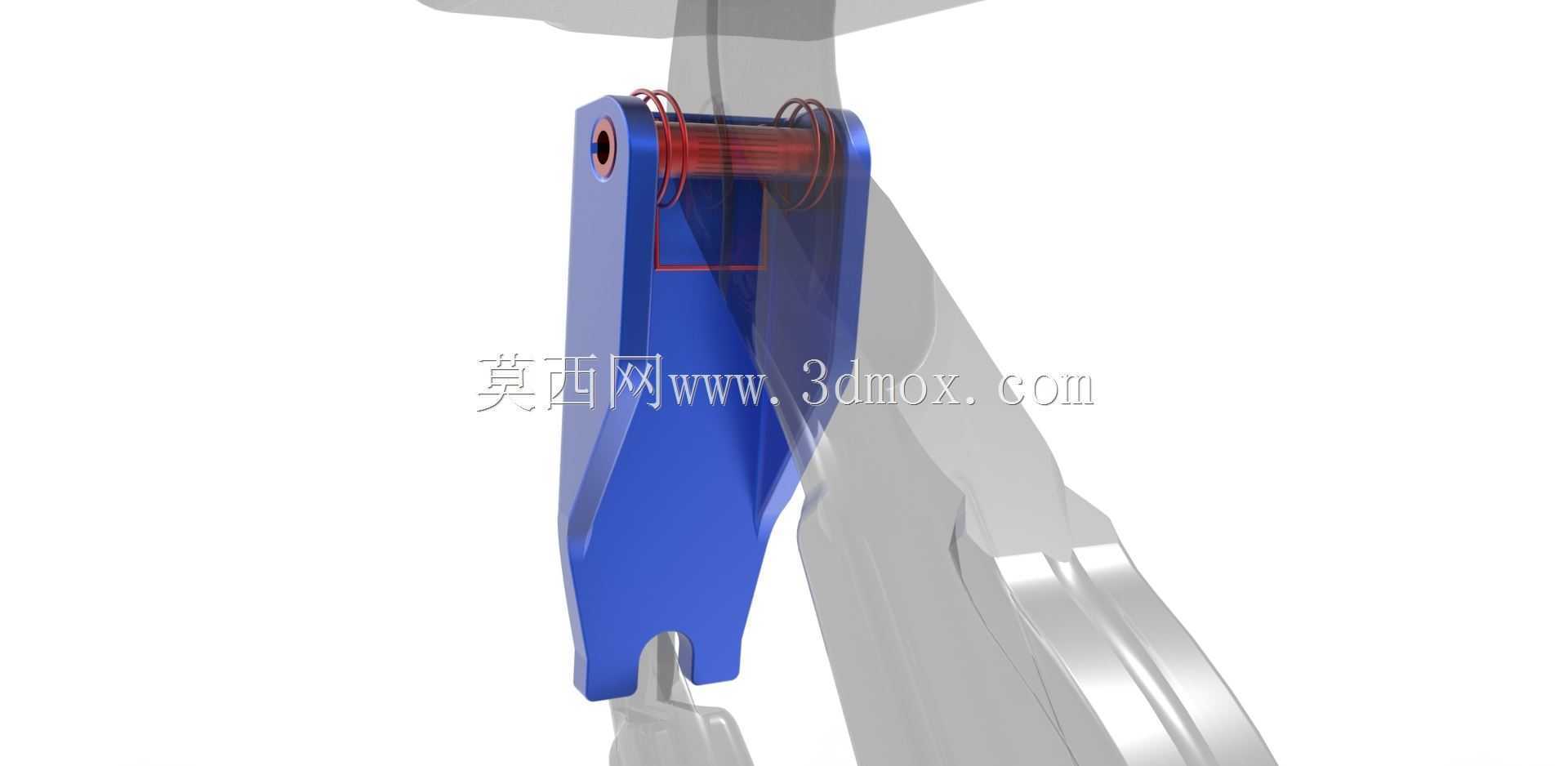

　　吊钩的最低挂接点到上部连接销轴中心的垂直距离控制在常规吊具的安装尺寸范围内，不会额外占用过多起升高度空间，保证起重机的有效起升行程满足作业要求。设计过程中针对钩身的危险截面做了应力校核，在额定载荷1.25倍的静载测试工况下，钩身最大应力位置出现在钩颈过渡处，应力值远低于材料的屈服强度，同时钩尖位置加装弹簧式防脱挡板，挡板依靠弹簧扭力自动复位，挂接吊索后挡板自动封闭钩口，避免吊索在吊装晃动过程中从钩尖滑脱，挡板的开启力度控制在单人可徒手操作的范围，不会给现场挂吊作业增加额外操作负担。上部滑轮壳体的外侧预留有润滑油注油孔，注油孔直通滑轮轴承位置，日常维护时无需拆解壳体即可完成轴承润滑，降低后期运维的拆解工作量；壳体外侧做加厚凸台设计，

　　可在滑轮组意外碰撞周边构件时保护内部滑轮与轴系不受直接冲击，避免轴系变形导致滑轮卡滞。在实际作业场景中，这套吊钩组件可适配不同额定起重量的起重设备，根据吊重等级调整滑轮数量与钩身截面尺寸即可覆盖多档起重量需求，单滑轮结构适配小吨位近距离吊装，多滑轮结构可通过钢丝绳倍率放大起重量，适配大吨位重型工件的吊装作业；钩身的开口尺寸按照常规吊索、卸扣的挂接尺寸设计，可直接挂接常见规格的吊装带、钢丝绳索具、卸扣等吊装配件，无需额外配置转接吊具。整套结构没有冗余的复杂构件，所有受力部件均采用对称式布局，保证起吊时载荷始终沿吊钩中心轴线传递，避免偏载带来的额外弯矩，长期使用过程中可定期检查滑轮磨损量、钩身开口变形量、防脱挡板弹力等易损项，易损部件均采用模块化设计，磨损后可单独更换，无需整体报废整套吊钩组件，降低长期使用的维护成本。
