压力机前部可调式制动器支撑臂结构

　　在板料冲压成型的生产车间现场，压力机滑块往复作业过程中，滑块的精准制动定位直接决定了冲压件的成型精度与作业安全，这套支撑臂结构正是为压力机制动器提供安装承载与位置调节的核心承载部件，安装在压力机滑块侧部的机架立面，承担制动器总成的载荷传递与位置校准功能。

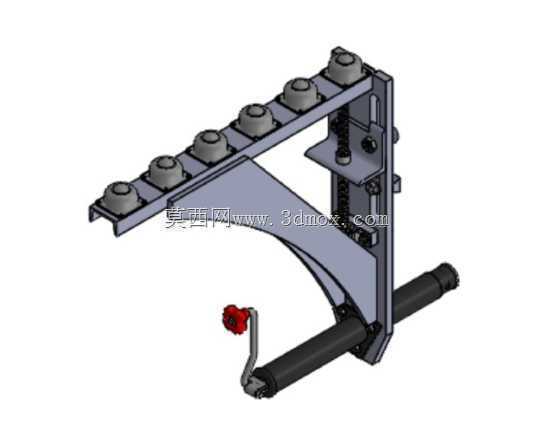

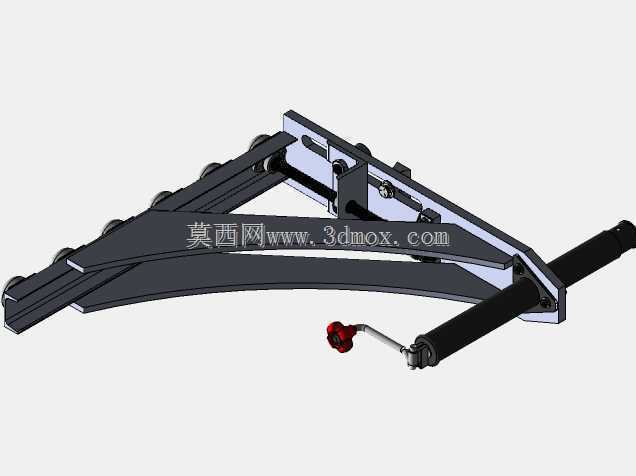

　　从实际工况的载荷传递路径来看，该支撑臂采用悬臂式承载结构设计，上部横向排布的六组安装座用于固定制动执行元件的压合端，每个安装座的端面都加工有同轴定位止口，确保制动压头的施力方向与滑块制动面保持垂直，避免偏载导致的制动衬片偏磨、制动力矩不足的问题。支撑臂的主承力板采用变截面弧形过渡设计，在靠近机架安装侧的位置做了加厚处理，向悬臂端延伸时逐步收窄截面厚度，这种设计既可以降低悬臂结构的整体自重，又能保证在制动器施加最大制动力时，支撑臂的形变量控制在允许范围内，不会因为结构形变导致制动间隙偏移。

　　支撑臂与机架连接的侧立面加工有两组纵向排布的长圆孔安装位，配合侧部的弹簧预紧调节组件，可以实现支撑臂整体的上下位置微调，适配不同厚度规格的滑块制动衬片磨损后的间隙补偿需求，当制动衬片出现正常磨损导致制动间隙增大时，无需拆卸整个支撑臂，仅需松开安装螺栓，通过调节组件的螺杆进给量调整支撑臂的位置，即可快速恢复标准制动间隙，大幅减少设备维护的停机时间。下部的横向轴座用于安装手动操作的应急释放杆，当设备出现断电或者液压系统故障时，操作人员可以扳动带红色手柄的操作杆，手动解除制动状态，方便滑块的检修与复位操作，操作杆的转轴位置加装了自润滑衬套，保证长期闲置状态下操作依然灵活无卡滞。

　　从安装边界的尺寸适配来看，该支撑臂的机架安装面的孔位间距完全匹配通用开式压力机的侧机架安装基准，横向悬臂的伸出长度经过核算，刚好覆盖滑块制动面的全宽范围，上部六组制动压头的安装座间距均匀分布，保证制动力可以均匀作用在滑块的制动面上，不会出现局部应力集中导致的滑块变形。支撑臂的弧形避让结构设计充分考虑了滑块上下运动的行程边界，在滑块运行到上死点位置时，支撑臂的下边缘与滑块上部的传动部件保留足够的安全间隙，不会出现运动干涉。弹簧调节组件的预紧力可以根据不同吨位压力机的制动力需求进行调整，小吨位压力机可以降低弹簧预紧力避免制动过猛导致的滑块冲击，大吨位压力机则可以加大预紧力保证足够的制动力矩，适配不同工况的使用需求。

　　在结构细节的设计上，支撑臂所有的棱边都做了倒角处理，避免安装维护过程中划伤操作人员，所有安装螺纹孔都预留了足够的螺纹啮合长度，保证大载荷下的连接强度，操作杆的手柄位置做了防滑滚花处理，沾有油污的状态下依然可以稳定操作。整个支撑臂的结构没有多余的冗余设计，所有的结构特征都服务于承载、调节、避让这三个核心功能，在保证结构强度的前提下尽可能控制自重，降低对机架安装面的附加载荷。
