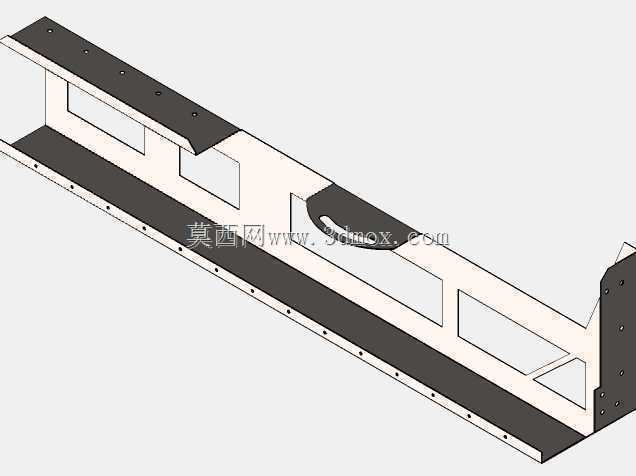

小型压力机开放式FB前盖钣金结构

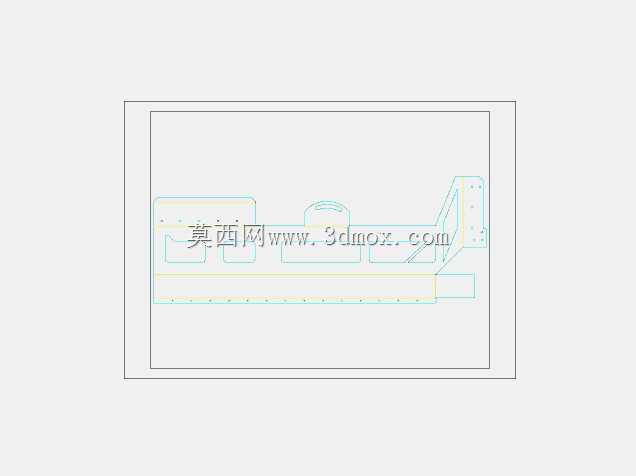

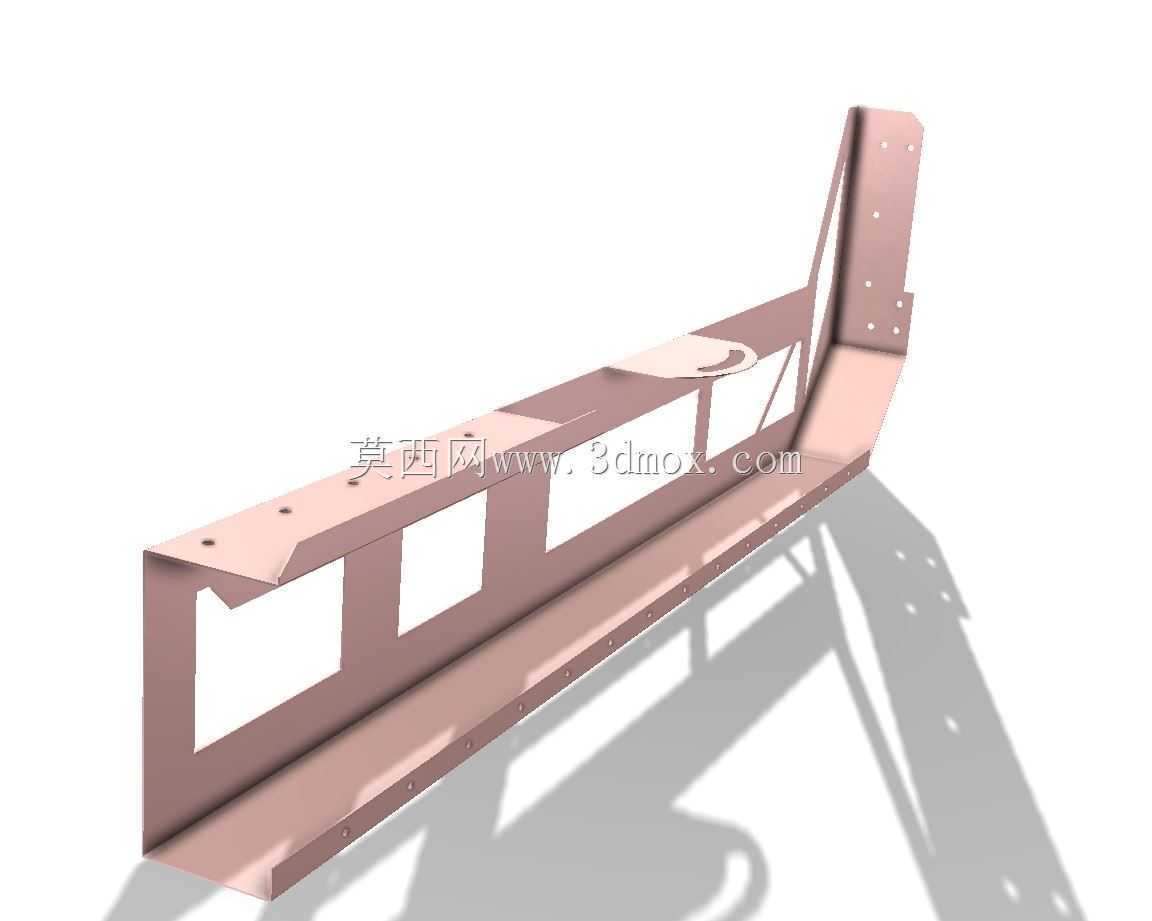

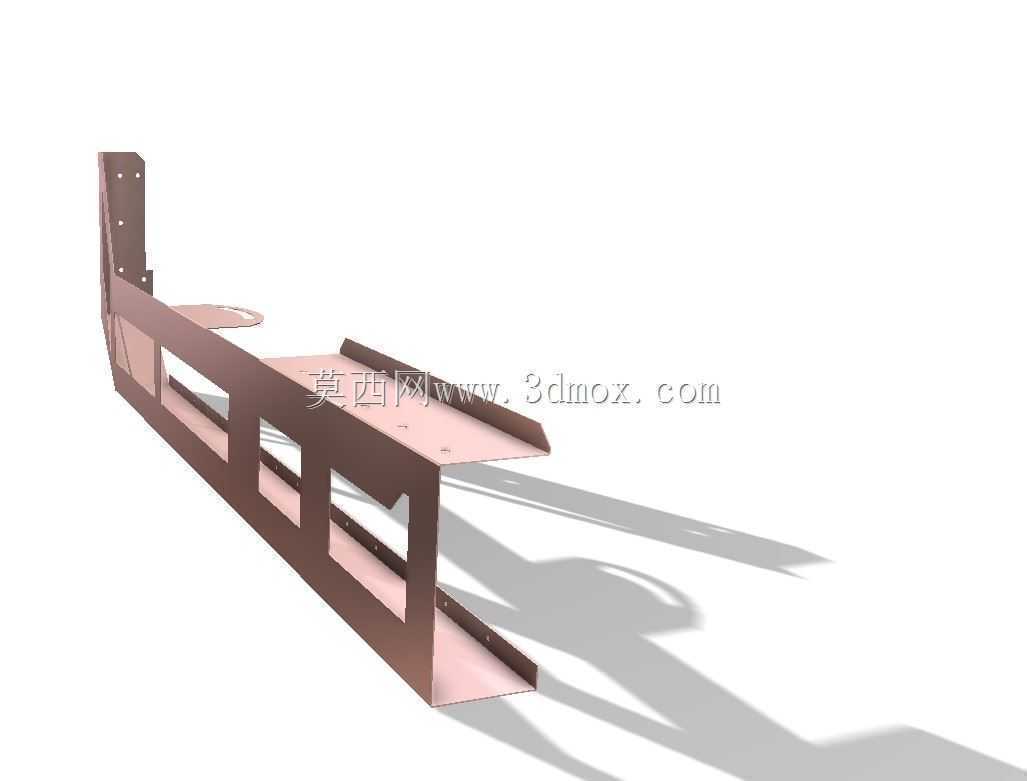

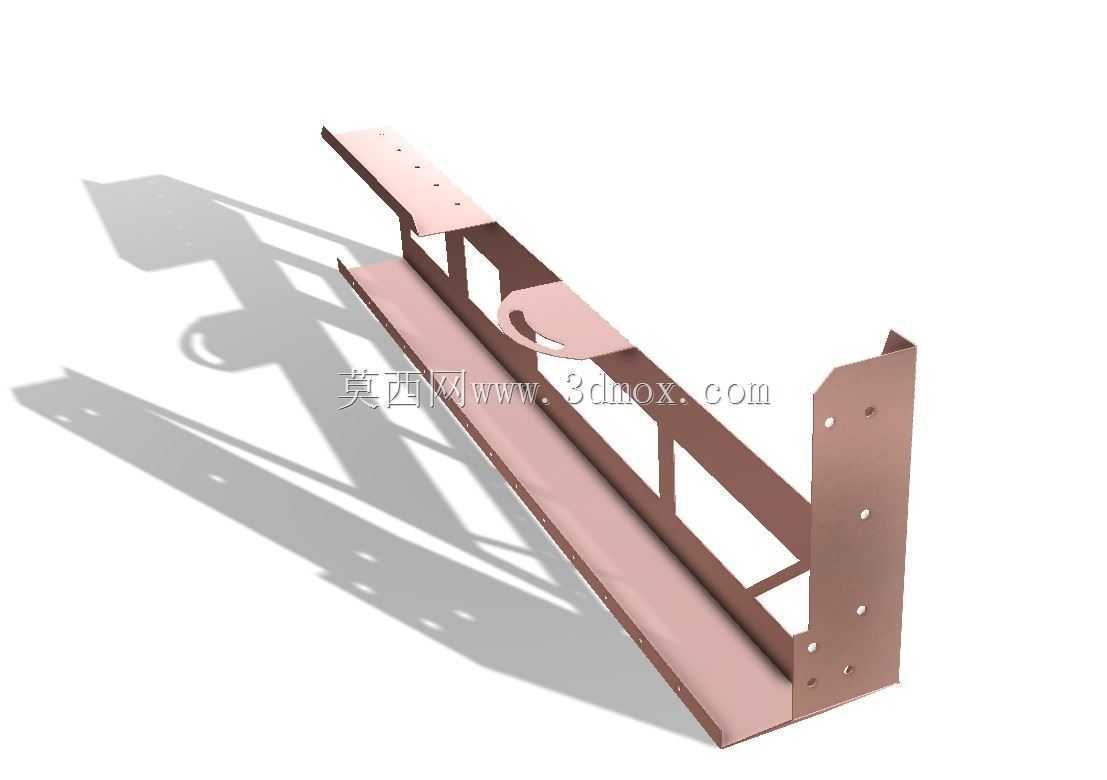

　　这款开放式前盖结构，主要适配小型压力机的前端防护与安装承载需求，在小型冲压加工场景中，这类前盖既承担设备前端的安全防护作用，避免加工过程中碎屑飞溅、人员误触冲压作业区，同时也作为前端附属组件的安装载体，预留的各类开孔与安装位可直接固定检测元件、管线导向件、操作辅助配件等，无需额外在设备主体上进行二次打孔加工，降低现场改装对设备本体强度的影响。从结构设计来看，整体采用多道折弯成型的钣金结构，主体承载面为长条形平直钣金段，两侧设置带多组安装孔的垂直折边，可直接通过螺栓与压力机前端的安装基准面贴合固定，安装孔位采用等间距排布设计，可适配一定范围内的安装位置偏差，降低现场装配的对位难度。结构中段设置多组镂空开口，

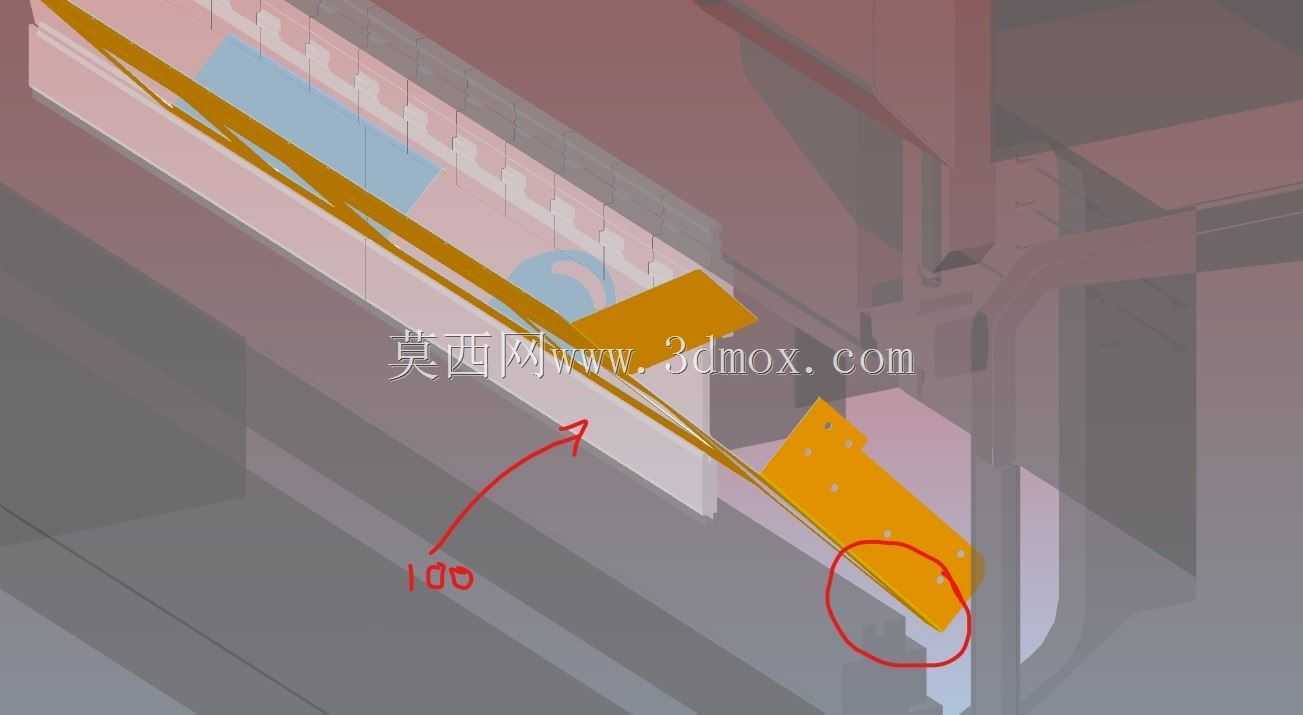

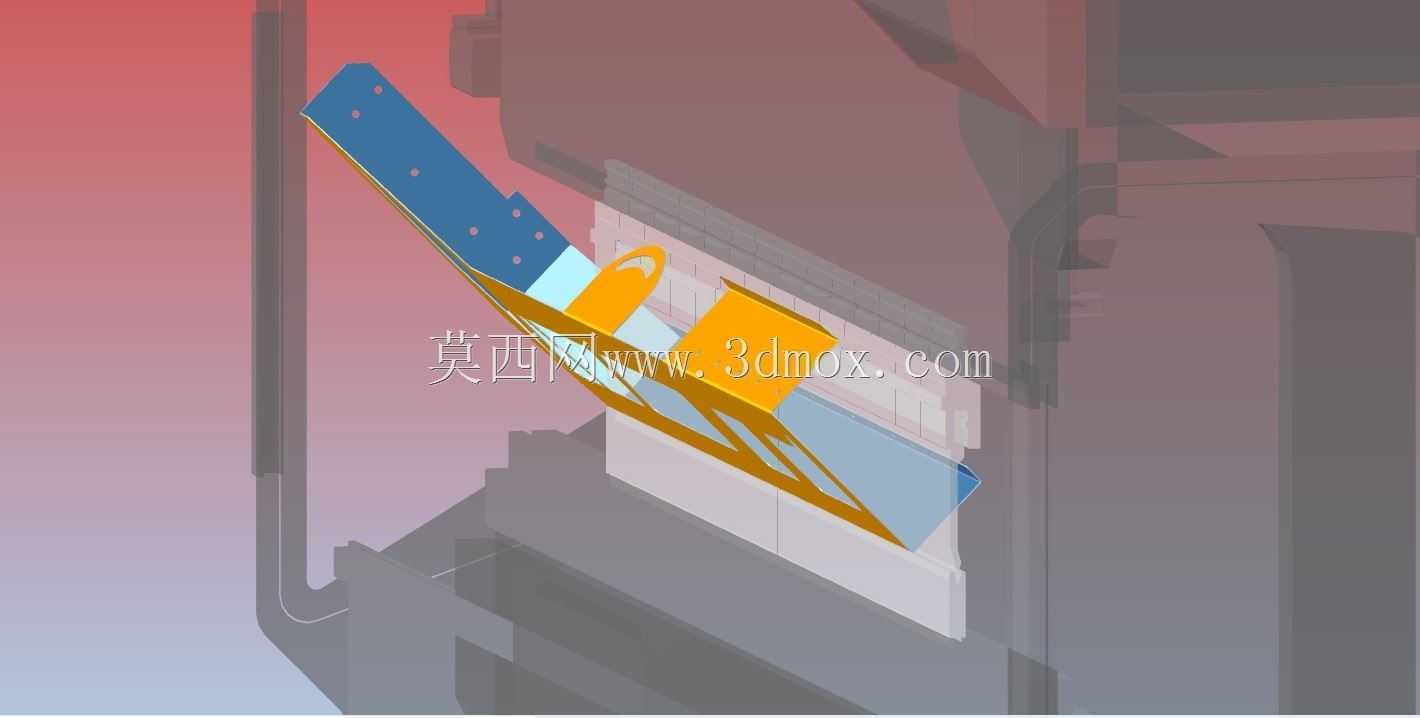

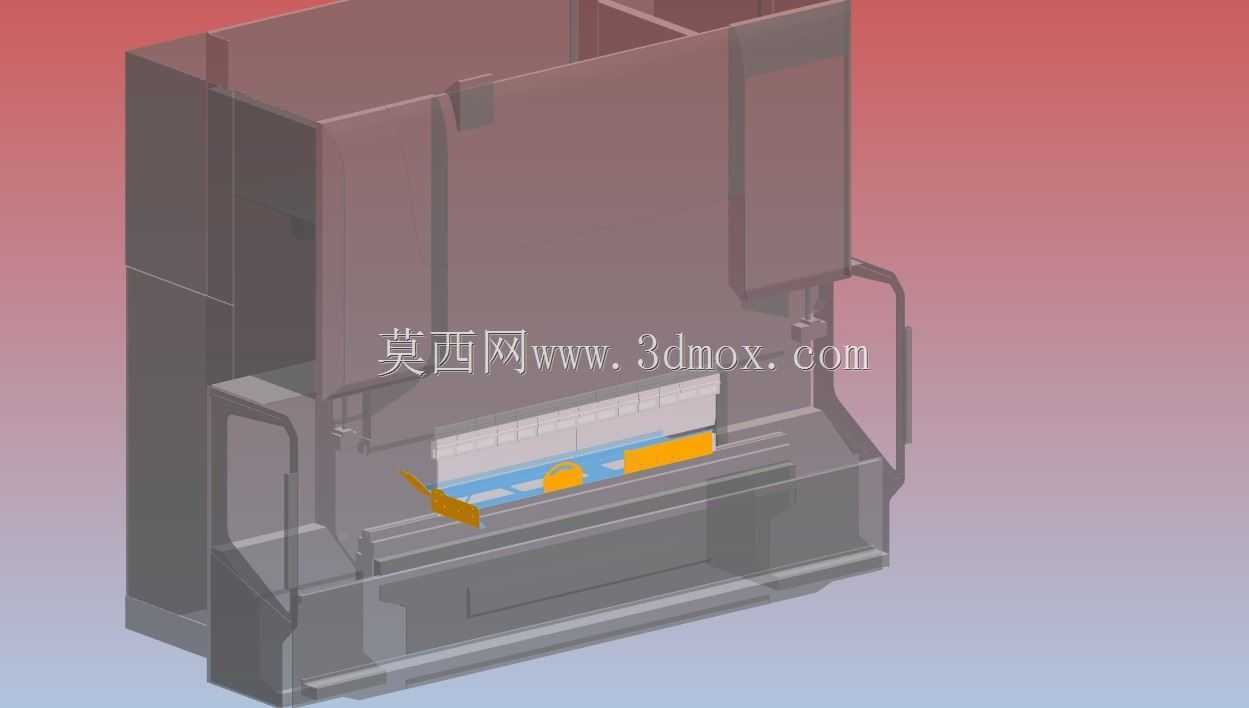

　　一方面是为了避让压力机前端的冲头运动轨迹、送料机构的活动路径，避免前盖安装后干涉设备正常作业动作，另一方面也能减少钣金材料的整体用量，降低结构自重，同时方便日常运维时观察前端作业区的工况，不用频繁拆卸前盖就能排查卡料、对位偏差等常见问题。设计过程中针对小型压力机常见的小吨位冲压工况，考虑到250毫米冲头搭配100毫米模具的作业边界，特意对前盖的折弯处做了加强翻边处理，避免长期受冲压振动影响出现钣金变形、连接松动的问题，前盖上部延伸出的窄段安装面，可用于固定前端的安全光栅支架、操作提示铭牌等附属件，安装面的孔位采用长圆孔设计，可根据实际配件的安装尺寸灵活调整固定位置。整体结构的安装边界完全贴合常规小型开式压力机的前端立面尺寸，

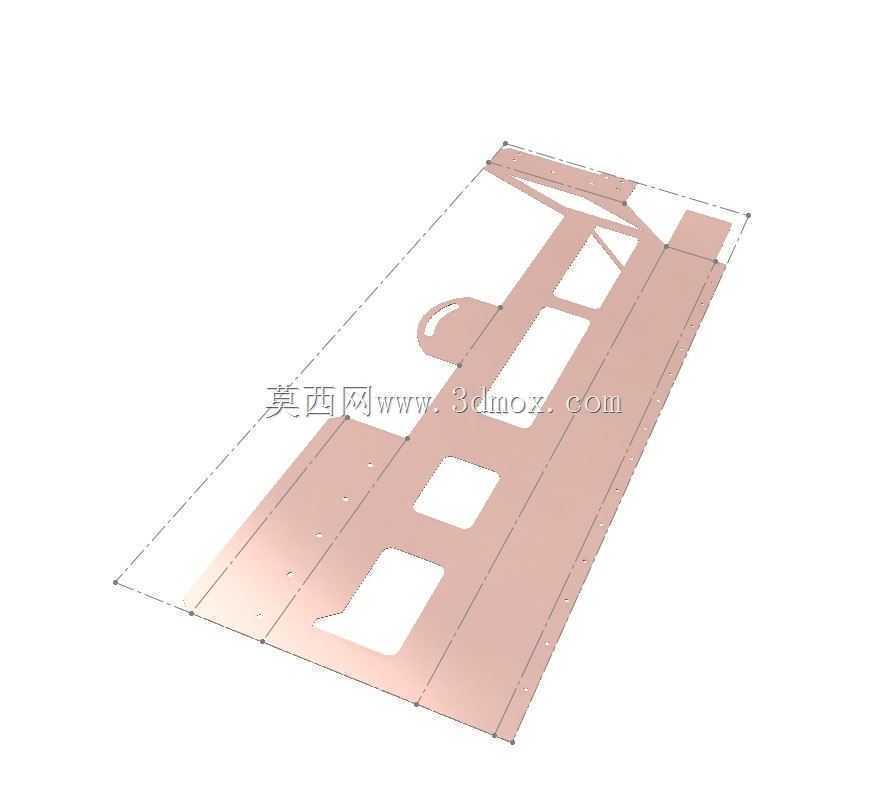

　　安装后不会超出设备原有宽度与进深范围，不会额外占用车间的操作空间，各折弯边的圆角处理符合钣金加工的工艺要求，无需特殊定制模具即可完成冲压、折弯成型，加工成本可控，表面无需额外做复杂处理，常规喷塑后即可满足车间工况下的防锈、耐磨需求。结构上的所有开孔都做了去毛刺处理，避免后续穿设管线时划伤线缆外层绝缘层，两侧折边的安装孔位做了沉台设计，螺栓固定后螺帽不会突出折边表面，避免剐蹭操作人员衣物或者过往的送料工装。
