壁挂式棱镜安装固定工装结构设计

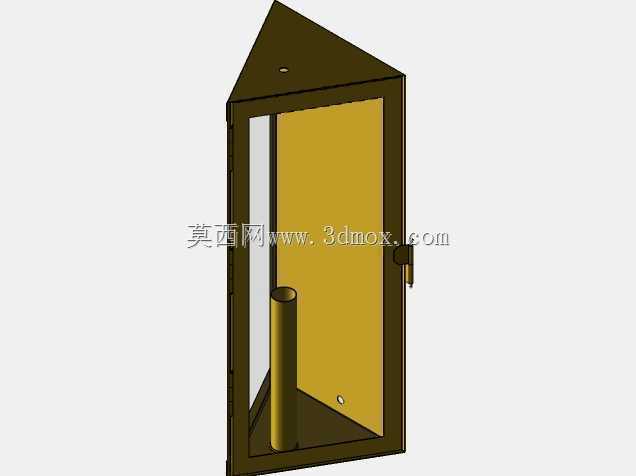

　　安装时可直接贴合墙面或设备金属侧壁完成固定，背板与前方的腔室主体采用一体式折弯成型结构，避免拼接缝隙带来的安装公差累积。腔室内部的容纳空间根据直角棱镜的外形轮廓做了适配性设计，内侧两个垂直定位面分别贴合棱镜的两个直角面，保证棱镜入射面与出射面的角度精度，腔室底部设置的圆柱形支撑柱可托住棱镜下边缘，避免棱镜长期受重力作用出现下滑偏移，支撑柱顶端做了圆弧过渡处理，不会对棱镜的光学镀膜面造成刮擦损伤。侧向设置的旋钮式锁紧构件采用螺纹进给结构，旋转旋钮时前端的软质压头会缓慢贴合棱镜侧端面，锁紧力可通过旋钮旋转圈数灵活控制，既可以保证棱镜固定后不会受设备振动、环境气流影响出现位移，也不会因为锁紧力过大造成棱镜内部应力集中，在光学检测、光路校准类实验台与工业视觉检测工位的搭建过程中，光学元件的安装固定一直是容易被忽略却直接影响光路稳定性的核心环节，这款壁挂式棱镜固定工装，正是针对墙面侧装、设备侧壁内嵌的棱镜布设场景开发的专用支撑结构。不同于常规台式棱镜架依靠底部配重或台面螺接固定的形式，该结构采用壁挂式安装逻辑，整体依托垂直安装面完成承重，不需要占用台面操作空间，尤其适合空间紧凑的暗室光路、生产线侧壁视觉检测点、小型光学实验装置的侧装棱镜布设需求。从结构组成来看，整套工装包含壁挂安装背板、棱镜容纳腔室、侧向锁紧构件、顶部定位压块四个核心部分，背板采用平直板状结构，预留的安装孔位可适配常规膨胀螺接、侧面卡接两种固定方式，

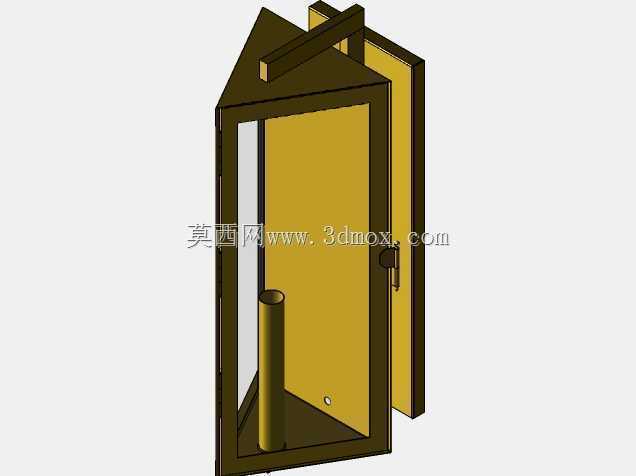

　　影响光学成像或光路传输精度。顶部的压块结构采用斜向布设形式，刚好压合在棱镜的上边缘非光学区域，配合底部支撑柱形成上下方向的限位，同时压块与背板之间的连接采用可翻转结构，更换棱镜时只需要向上翻开压块，就可以直接从腔室上方取出或放入棱镜，不需要完全拆解工装结构，大幅提升光学元件更换调试的效率。在设计思路上，该结构优先考虑了安装边界的适配性，整体外轮廓的厚度控制在较薄的范围内，安装后突出墙面的尺寸较小，不会对周边的光路布设、管线排布造成干涉，腔室的开口方向做了斜切处理，可适配45度角反射的棱镜布设需求，入射光线从腔室正面进入后，经过棱镜反射可沿垂直于墙面的方向或平行于墙面的方向输出，可灵活适配不同的光路转向需求。材质选用上，

　　结构主体采用黄铜材质加工，一方面黄铜本身的切削加工性能优异，可实现较高的形位公差精度，保证各个定位面的平面度与垂直度满足光学元件的安装要求，另一方面黄铜的质地相对较软，即使与棱镜边缘发生轻微接触也不会造成玻璃崩边，同时黄铜的抗锈蚀性能较好，在实验室多湿环境、工业车间少量油污的环境下长期使用也不会出现锈蚀脱落的杂质污染光学镜面。实际应用中，这款工装可直接固定在光学平台的侧壁、暗室的墙面、自动化检测设备的机架侧面，用于固定光路转向棱镜，在机器视觉检测的工位上，可配合工业相机、光源完成侧面光路的折转布设，不需要额外搭建台式支架，大幅压缩光路系统的占用空间；在高校光学实验场景中，该工装可用于搭建壁挂式的反射光路，完成光的反射、

　　干涉等实验的棱镜固定，稳定的支撑结构可减少实验过程中棱镜晃动带来的测量误差。结构的安装边界做了通用性设计，背板上的安装孔位采用长圆孔形式，安装时可在一定范围内调整上下位置，不需要在安装面上反复打孔对位，降低现场安装的施工难度；腔室内部的容纳尺寸可适配常规规格的直角棱镜，对于尺寸稍小的棱镜，也可以通过在定位面处添加薄铜片垫片的方式完成适配，不需要重新加工整套工装。锁紧构件的螺纹采用细牙螺纹设计，进给精度较高，调整棱镜位置时可实现微米级的进给量，方便光路调试过程中微调棱镜的位置，找到最佳的光路耦合位置；压头部位采用非金属软质材料，长期锁紧也不会在棱镜表面留下压痕，保护光学元件的镀膜层不受损伤。整体结构没有多余的冗余设计，所有构件都服务于棱镜的稳定固定与便捷调试，没有采用复杂的调节机构，在保证安装精度的同时控制了整体的加工成本，适合批量加工后应用在各类需要侧装棱镜的光学系统中。
