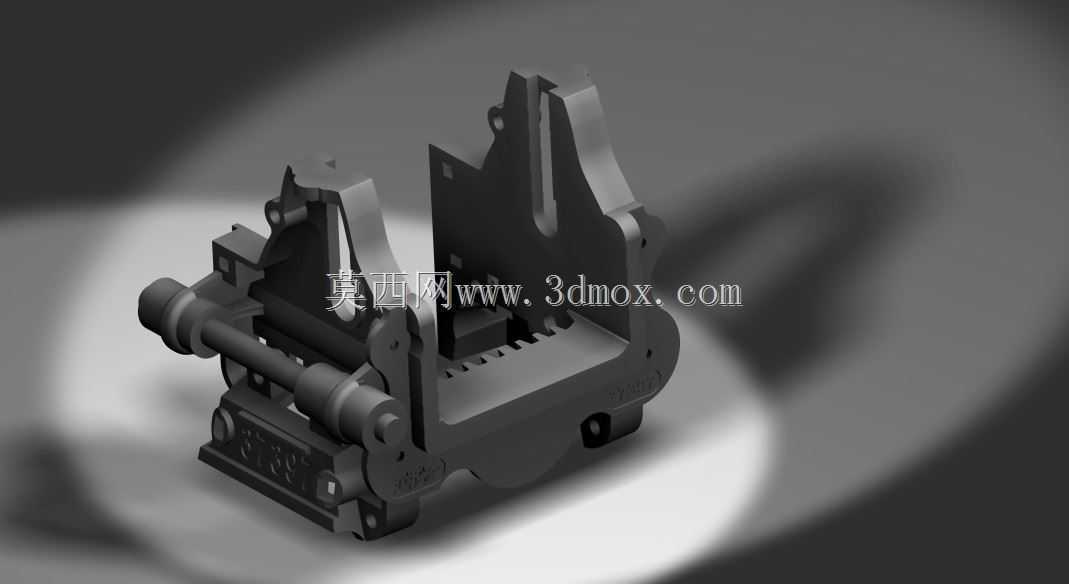

这套夹持结构的设计初衷,是解决中小批量机加工场景里异形件、小尺寸铸件装夹定位效率低的问题,在普通铣床、小型钻床的工位上,这类工装的适配性远高于通用平口钳,尤其是针对带不规则侧边、需要双侧同步夹持的坯件,能省去大量垫铁找正的辅助时间。从结构布局来看,主体采用双侧对称的夹臂设计,中间的横向传动杆采用梯形螺纹副,转动操作端的杆体时,两侧夹臂可沿底部的导向槽同步相向或反向移动,不会出现单侧偏移导致的装夹歪斜,夹臂的夹持面做了阶梯式的齿槽设计,针对不同厚度的坯件,可选择不同高度的齿位贴合,避免夹持力集中在坯件边缘造成薄壁件变形。夹臂与底座的连接采用嵌入式的燕尾导向结构,配合间隙控制在0.02mm以内,既保证滑动顺畅无卡滞,
又能限制夹臂的上下窜动,装夹时的夹持力可通过传动杆的转动扭矩控制,针对铝件、塑料件这类易变形工件,可适当减小操作力矩,针对钢件、铸铁件则可施加更大锁紧力,保证切削过程中工件不会移位。底座部分预留了四个沉头安装孔,孔位间距适配常见的机床工作台T型槽规格,安装时可直接通过T型螺栓固定在工作台面上,不需要额外制作过渡连接板,底座的底面做了0.01mm平面度的精磨处理,与工作台面贴合后不会出现翘曲,保证装夹的基准精度。夹臂的上端做了可更换的压头设计,压头通过内六角螺钉固定在夹臂本体上,针对不同的工件轮廓,可更换V型压头、平压头、软质铜压头等不同配件,不需要更换整套工装就能适配圆棒、方块、异形铸件等多种坯型,大幅降低了工位的工装储备成本。
在实际应用场景里,这类工装除了机加工装夹,还可用于小型部件的装配定位,比如在装配小型传动组件时,可将壳体夹持在工装上,解放双手完成轴承压装、螺钉锁紧等操作,夹臂的开合行程覆盖10mm到120mm的夹持范围,能满足绝大多数小型零部件的装夹需求。设计过程中特意规避了复杂的曲面结构,所有零部件都可通过普通铣床、车床完成加工,没有需要五轴设备加工的特征,工厂的机加工车间可自行完成备件制作,后期维护时如果出现螺纹磨损、导向面拉伤的情况,可单独更换对应的传动杆或者夹臂部件,不需要整体报废。传动杆的两端设置了防尘挡圈,可阻挡加工过程中的铁屑、切削液进入导向槽和螺纹副内部,日常维护只需要定期在螺纹表面涂抹少量润滑脂即可,不需要频繁拆解清理,
能适应车间多粉尘、多切削液的恶劣工作环境。夹臂的受力位置做了加厚处理,在承受最大夹持力时的变形量控制在0.01mm以内,不会因为长期受力出现夹臂外张导致的夹持精度下降,底座的侧边设置了基准靠面,装夹时可将工件的基准边贴紧靠面,进一步缩短找正时间,批量加工时只需要首件找正,后续工件可直接贴靠基准面装夹,重复定位精度能控制在0.03mm以内,完全满足普通铣削、钻削工序的精度要求。
