立式压合组装工装机架结构设计

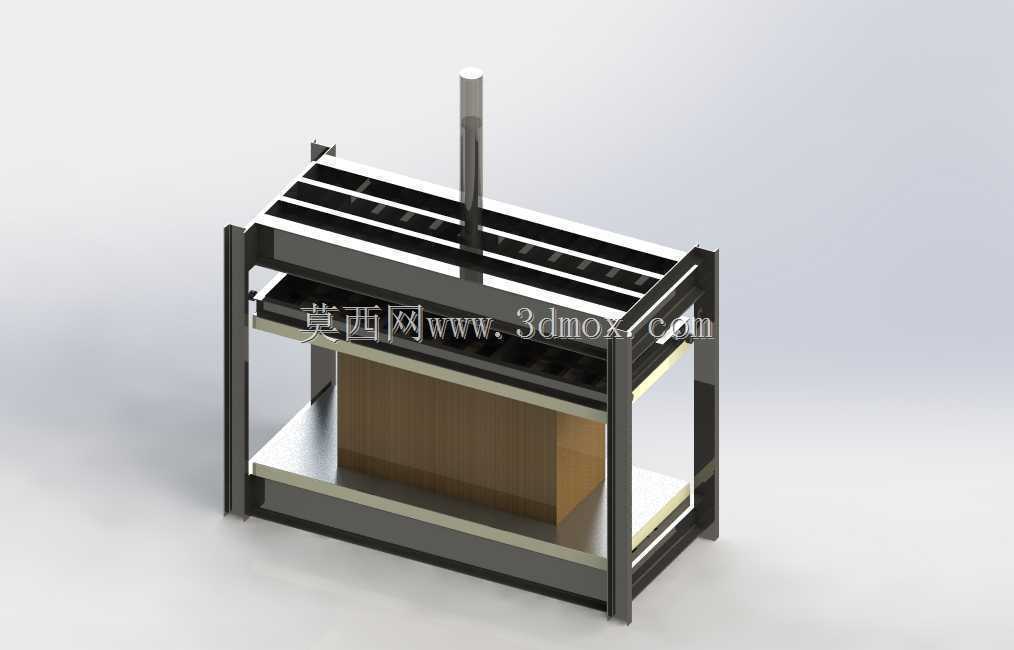

　　该结构为立式压合组装工位的承载机架，主要应用于消费电子小件、小型五金组件的压装贴合工序，常见于电子组装车间、小五金加工产线的单工位人工作业或半自动化作业场景，承担压装作业的承载、工件定位、作业防护与工位物料暂存功能。从结构布局来看，整体采用框架式立式排布，底部设置带防滑垫的方形支撑脚，可直接放置于平整的车间地坪上，无需额外打膨胀螺栓固定，适配小批量多品种生产的产线快速换型需求，整体占地边界控制在长800mm、宽600mm范围内，不会占用过多产线通道空间，适配标准车间工位的排布间距要求。中层设置带定位槽的工件放置平台，平台表面做硬质阳极氧化处理，耐磨性能满足每日上千次的工件取放摩擦需求，平台预留的T型槽可快速更换不同产品的定位治具，

　　换型时间可控制在10分钟以内，无需对机架主体做任何改动。顶部安装压装执行机构的安装板，安装板预留标准的气缸安装孔位与导向轴过孔，可适配直径32mm到63mm的标准笔形气缸、带导杆气缸的安装需求，压头的下行行程预留150mm的可调空间，可适配高度在200mm以内的不同工件压合作业，压装工位的正下方设置缓冲垫安装位，可放置聚氨酯缓冲块吸收压合过程的冲击载荷，避免刚性冲击导致的机架变形或工件压损。机架上层设置多道平行的物料暂存槽，可放置待压合的工件壳体、配件盒，作业人员无需转身即可取到待加工物料，减少无效动作浪费，符合工位作业的人机工程学要求。框架主体采用标准工业铝型材拼接，连接部位采用内置角码与T型螺栓锁紧，

　　整体刚性满足最大500kgf压装力的承载需求，压合作业过程中机架的侧向变形量控制在0.1mm以内，可保证压装位置的重复精度。机架两侧预留透明亚克力防护板的安装槽，可加装防护挡板避免压合过程中工件碎屑飞出伤人，同时不影响作业人员观察压合状态。顶部的压装机构安装位旁预留了传感器安装支架的固定孔，可加装到位传感器、压力传感器，后续可直接升级为半自动压装工位，无需重新加工机架结构。底部框架内侧预留了电控元件的安装空间，可放置电磁阀、节流阀、小型控制盒，气路管线可沿铝型材的内置槽排布，外观整洁无外露管线，避免车间作业过程中管线被勾挂导致的故障。从设计思路上，该机架优先考虑了工位的通用性与改造便利性，没有针对单一产品做专属结构设计，

　　所有安装孔位均采用标准件通用尺寸，可适配多数小型压装作业的需求，同时框架的铝型材选型经过刚度校核，在保证整体重量控制在35kg以内的前提下，满足压装作业的刚性要求，两名作业人员即可完成设备的移位与安装，无需借助吊装设备。中层平台的高度设置为距离地面900mm，符合站立作业的最佳操作高度，作业人员长时间操作不易产生疲劳，上层物料架的高度设置为距离地面1200mm，取放物料时手臂无需过度抬高，符合人机工程的设计要求。机架的所有边角均做倒圆角处理，避免作业过程中磕碰划伤，支撑脚配备可调脚垫，可在地面不平整的场景下调节机架水平，调节范围为±15mm，可适配多数车间的地面平整度条件。
