带Adinkra符号概念的钢条弯折加工装置

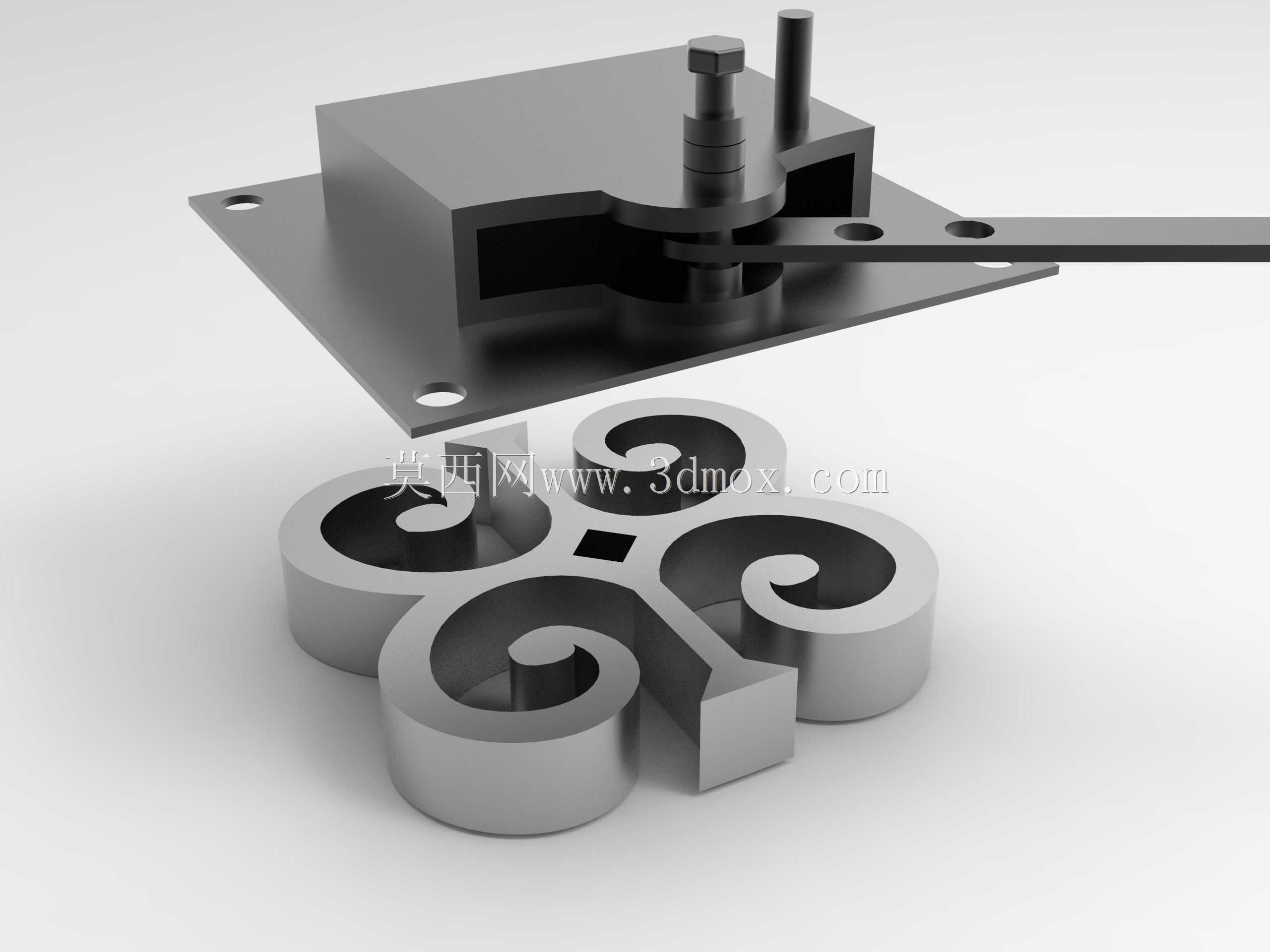

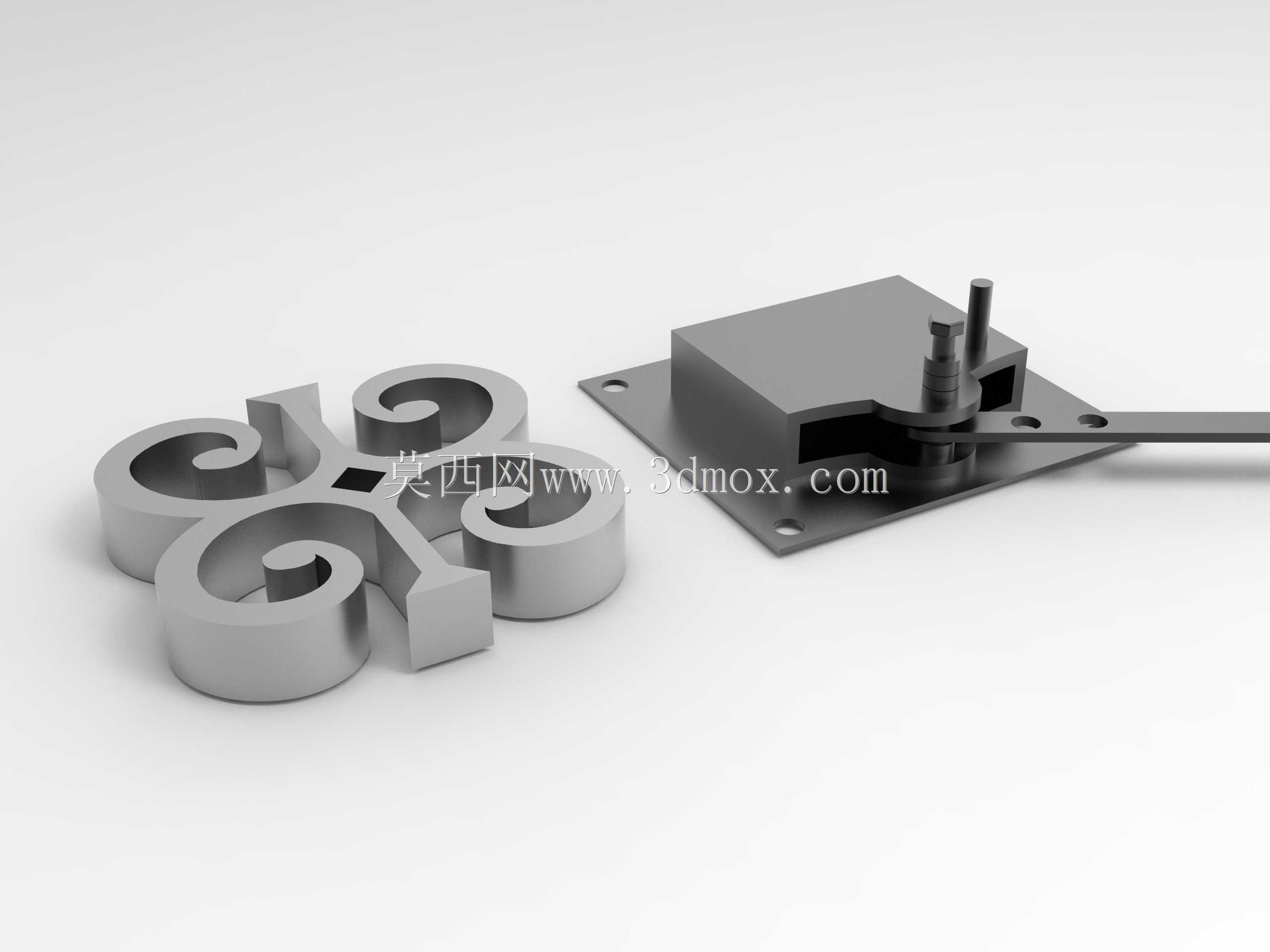

　　在小型五金加工、文创金属制品定制的作业场景里，这类钢条弯折装置常被安置在工位台的边缘区域，用来完成窄幅薄钢带、细钢条的定角度弯折作业，尤其适配带有特殊符号造型的小批量金属构件加工，不需要配套大型冲压弯折设备的动力接入，手动操作即可完成单工序的弯折成型，适合打样阶段、小批量定制单的生产需求，能避免大型设备换模调试的时间损耗，在文创五金、首饰配件、小型金属结构件的加工场景中适配性极强。从功能实现逻辑来看，装置核心依托底座上的定位柱与弯折压头的配合完成作业：待加工的钢条从定位结构的间隙中穿入，抵靠到基准定位面后，扳动带手柄的弯折臂，压头会以中心转轴为圆心做圆周运动，将钢条沿着定位柱的外圆面挤压弯折，

　　可根据需求更换不同直径的定位套来调整弯折处的圆角半径，适配不同厚度、不同弯折半径要求的钢条加工，弯折过程中钢条的下表面始终贴合底座的支撑平面，不会出现翘曲、偏移的问题，弯折角度可通过底座上预设的角度挡块进行限位，保证同批次构件的弯折角度一致性，不需要每次弯折后反复测量角度，能有效提升小批量加工的效率。设计层面上，整个装置采用分体式装配结构，底座为带安装孔的平板结构，可通过螺栓直接固定在木质或金属工作台面上，安装时需要保证底座上表面与工作台面保持水平，避免弯折过程中钢条出现侧向倾斜导致的弯折面不平整；中心转轴与底座采用过盈配合装配，保证长期扳动弯折臂的过程中转轴不会出现松动偏移，弯折臂与转轴之间采用间隙配合，转动过程无卡滞，

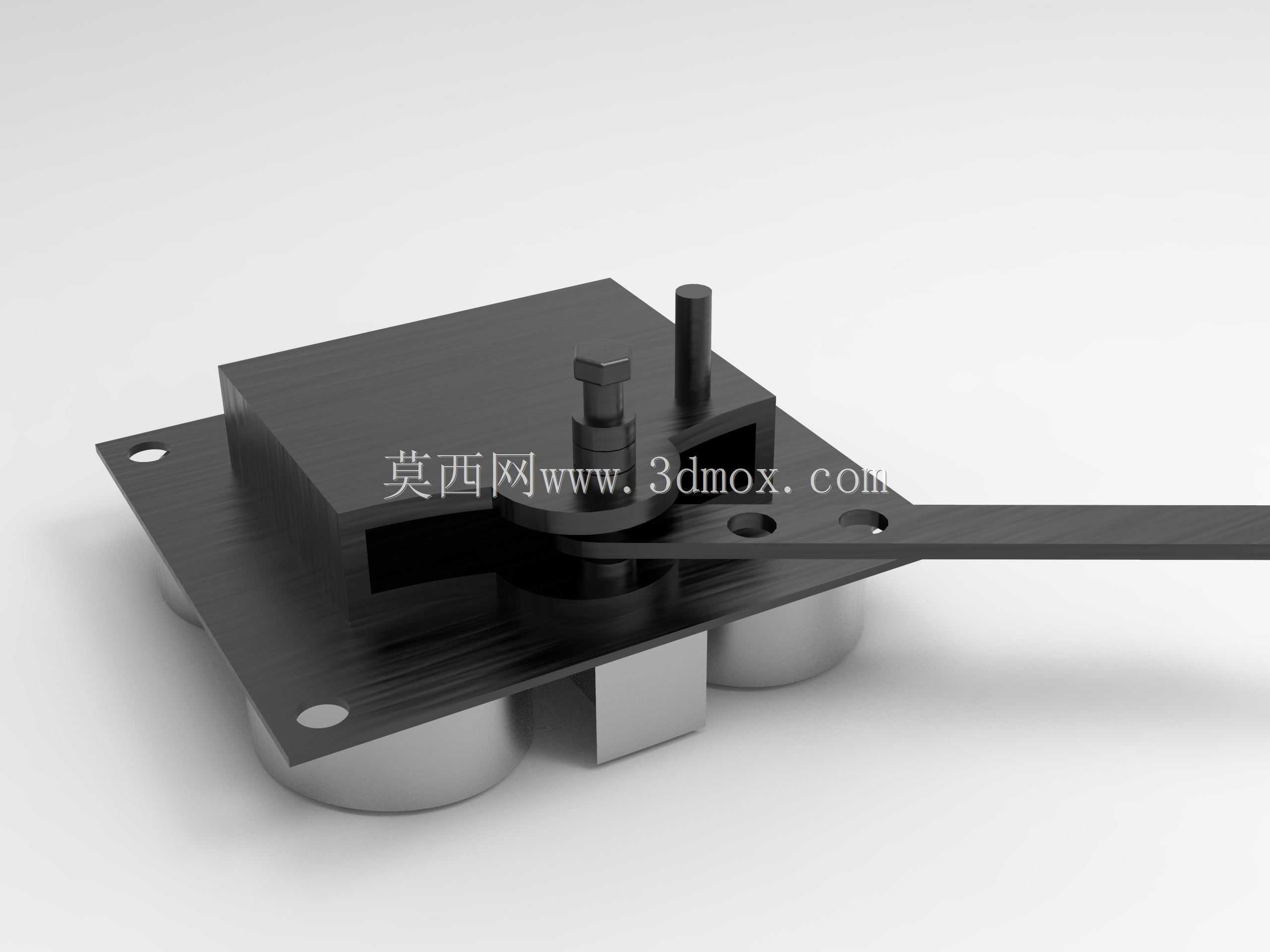

　　压头与弯折臂之间采用可拆卸的螺纹连接，当压头出现磨损后可单独更换，不需要更换整个弯折臂，降低长期使用的维护成本；底座下方设置的两个支撑柱，一方面可以抬高底座的高度，为弯折后向下延伸的钢条端部留出避让空间，避免钢条端部抵到工作台面影响弯折角度，另一方面也能增强底座的结构刚性，减少扳动弯折臂时底座的形变量，保证弯折精度。从安装边界与尺寸适配来看，装置的底座整体轮廓尺寸适配常规工位的安装空间，四个安装孔的孔位间距符合通用工装的安装规范，不需要对现有工作台做额外的打孔改造即可完成固定；可加工的钢条厚度范围覆盖0.5mm到3mm的冷轧钢带、不锈钢条，钢条宽度不超过定位间隙的宽度即可，弯折角度可在0到120度之间自由调整，

　　通过更换不同的角度挡块即可快速切换弯折角度，不需要对装置主体结构做拆解调整；操作时仅需要单人单手扳动弯折臂即可完成作业，另一只手可以扶住待加工钢条保持送料位置的稳定，作业门槛低，不需要操作人员具备专业的大型设备操作资质，经过简单的操作说明即可上手完成弯折作业。在实际使用过程中，这类装置还常被用于教学实训场景，在金工实习、机械设计实训课程中，用来让学员理解金属弯折成型的基本原理，掌握工装夹具的定位、限位设计逻辑，由于装置结构简单直观，学员可以快速理解弯折过程中金属的形变规律、定位结构对成型精度的影响，相比大型弯折设备更适合教学场景的安全要求，不会出现误操作导致的安全隐患。针对带特殊符号造型的钢构件加工，装置的定位结构预留了足够的调整空间，可以根据符号的造型需求，在底座上加装临时的定位挡块，完成多段连续弯折作业，加工出带有特定折线造型的钢条构件，不需要定制专用的弯折模具，大幅降低了定制类小批量构件的加工成本，缩短打样周期。装置的所有外露金属部件都做了发黑防锈处理，长期在车间多油污、多粉尘的环境下使用也不会出现锈蚀问题，转动配合部位预留了注油孔，可以定期加注润滑脂减少转动磨损，延长装置的使用寿命；弯折臂的手柄部位套有防滑胶套，操作时手部不会打滑，即便是手上沾有切削液、油污的情况下也能稳定施力，保证弯折过程的稳定性。
