便携式储能大电池外观结构设计

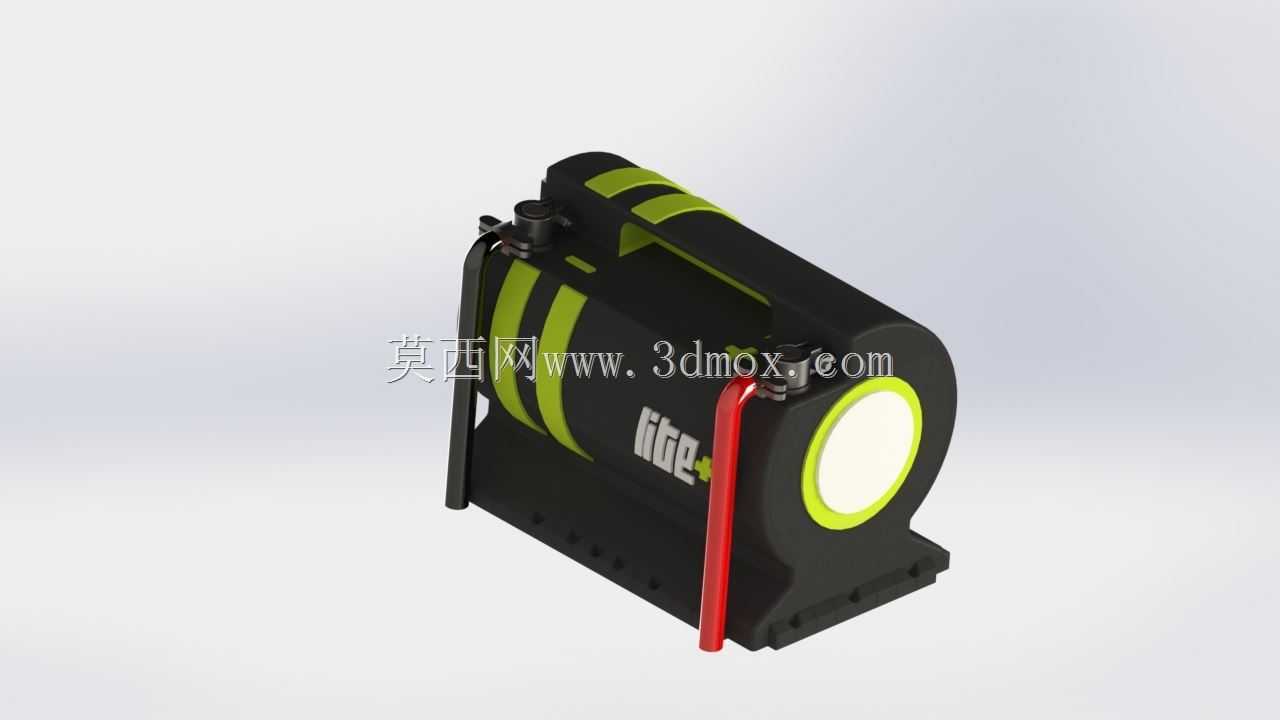

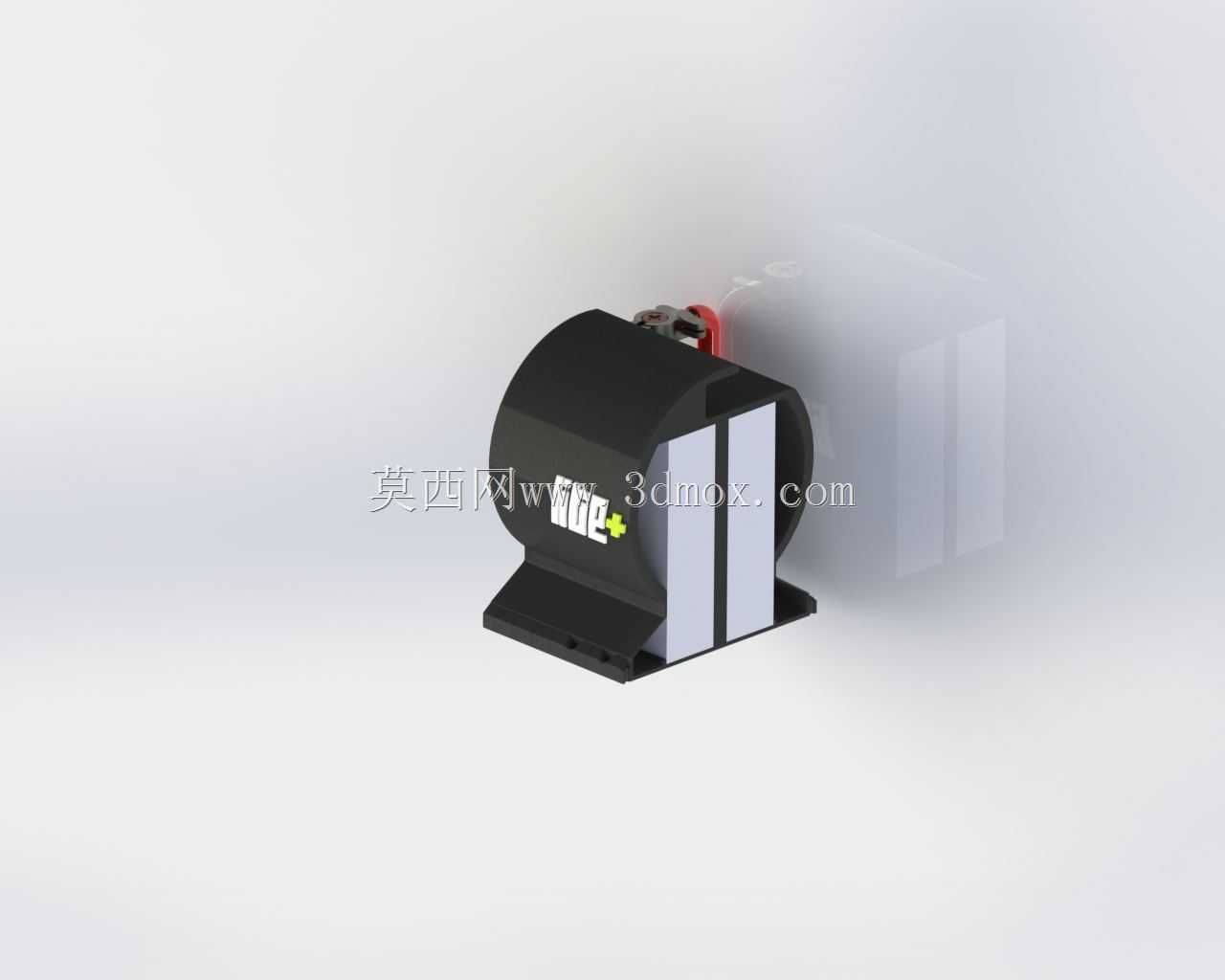

　　这款便携储能电池的结构设计，首先围绕户外作业、应急备电、移动施工等高频使用场景展开，在做三维结构排布时，最先敲定的是提手与主体的连接强度——毕竟这类设备经常需要在工地、野外营地、临时检修点位之间频繁转移，提手位置做了内嵌式的加强筋布局，和壳体的连接位没有采用外露螺丝，而是在壳体注塑阶段就预埋了金属嵌件，避免长期拎取晃动导致连接位开裂。从外形尺寸来看，整体采用卧式圆柱主体搭配矩形安装底座的结构，底座预留了四个沉头安装孔位，既可以直接放置在平整地面使用，也能通过螺栓固定在工程车辆的储物舱、移动作业台架上，安装边界做了圆角过渡，不会和周边的线缆、工具产生尖锐磕碰。主体侧面的红色凸起结构是集成式的线缆收纳卡位，

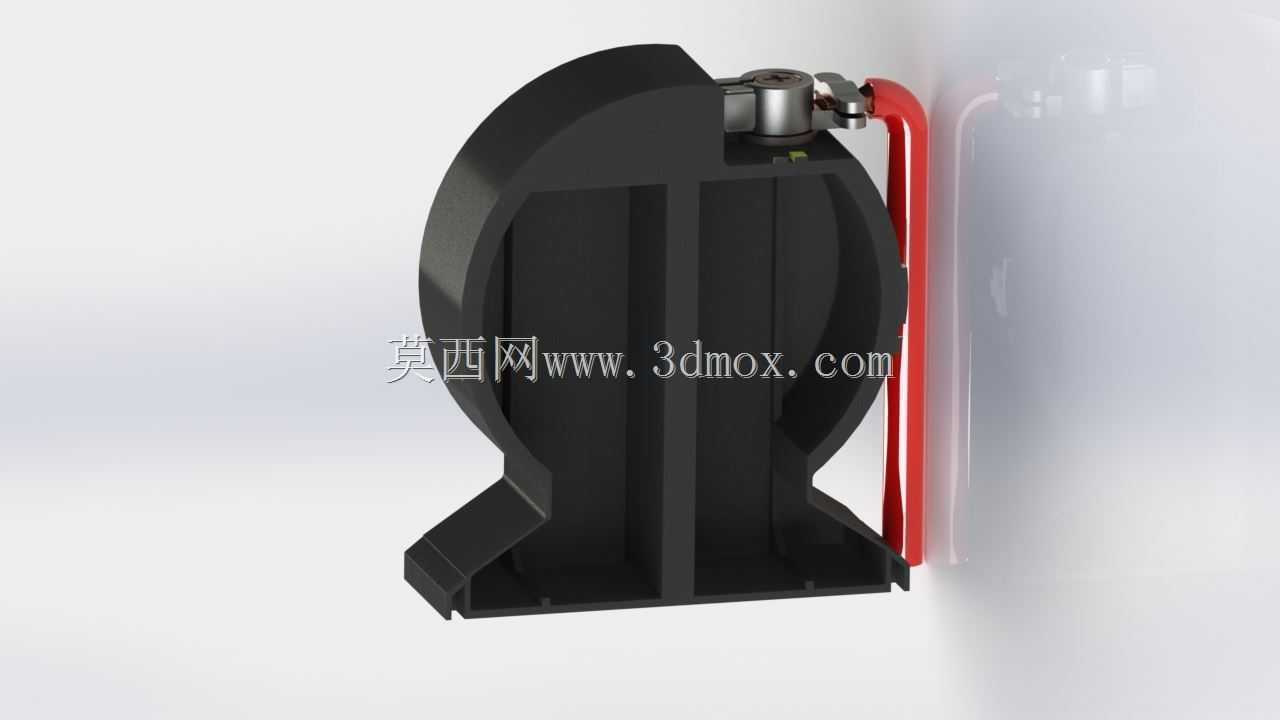

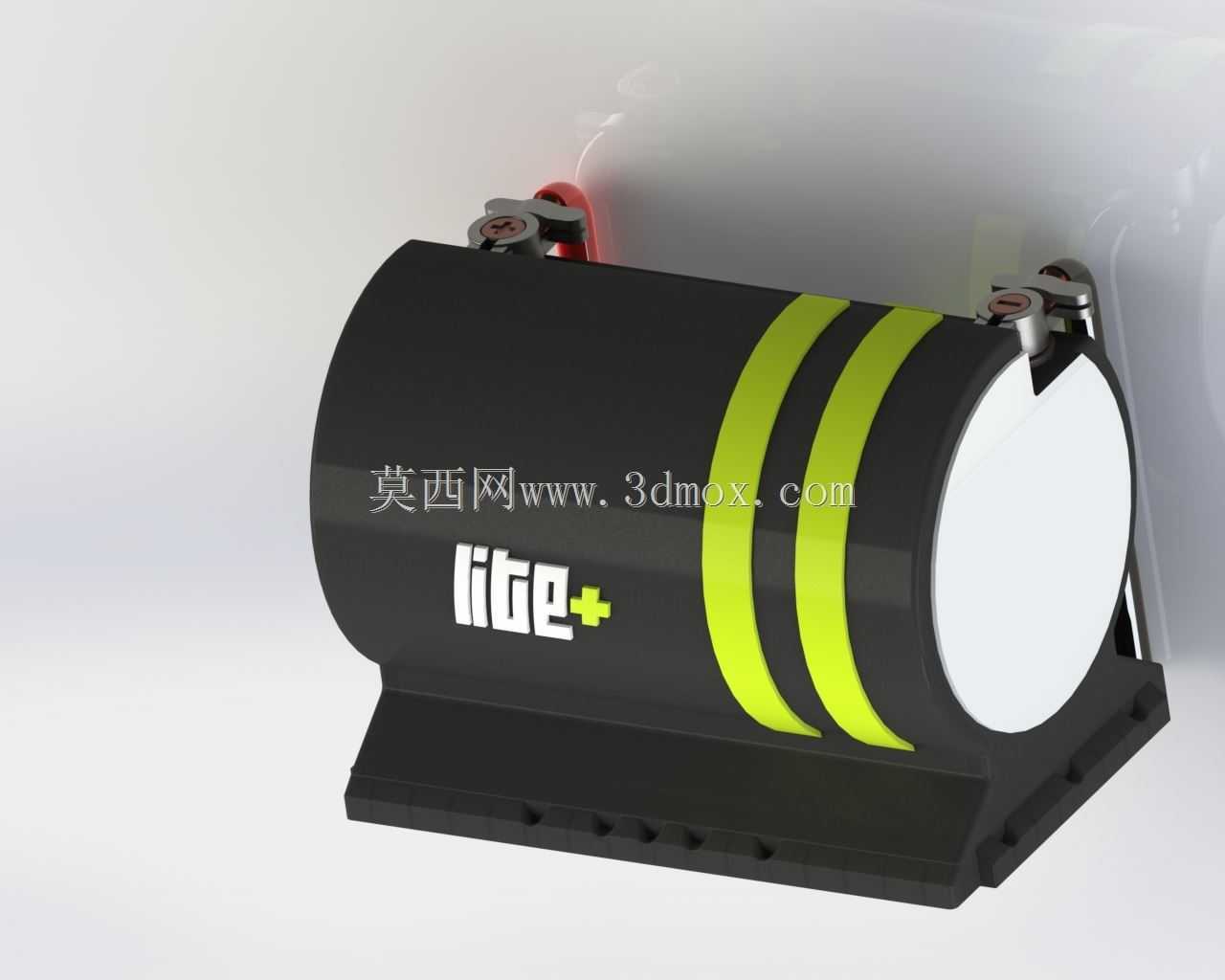

　　不用的时候输出线缆可以直接卡入这个槽位，避免线缆拖拽磨损，也不会在转移过程中勾挂周边物体。外观上的荧光绿标识条不是单纯的装饰，是做了高可见度的反光设计，在光线不足的井下、夜间户外作业场景下，能快速定位设备位置，避免误碰或者被重物碾压。设计思路上没有追求过度轻薄的壳体，反而在壳体壁厚上做了梯度设计：主体受力的底座位置壁厚比侧面装饰区厚2mm，内部电芯仓和外部壳体之间预留了1.5mm的缓冲间隙，填充阻燃缓冲泡棉的空间提前在三维模型里留好，不用后期二次修改结构。输出端的圆形面板位置做了下沉式设计，接口面板比壳体外轮廓低3mm，就算设备不小心倾倒，也不会直接撞击到接口部位，避免接口变形导致接触不良。侧面的散热槽采用斜向排布，

　　既可以保证内部充放电过程中的热量散出，又能避免户外使用时雨水、沙尘直接顺着槽位进入设备内部，散热槽的边缘做了0.5mm的倒角，不会割伤操作人员的手部。在做结构校验的时候，特意模拟了1米高度自由跌落的受力情况，底座的四个角做了加厚的防撞凸台，凸台内部做了十字形的加强筋，跌落时的冲击力会顺着加强筋分散到整个底座结构，不会直接传递到内部的电芯组件。提手的弧度完全贴合成年人手部的握持曲线，握持位置做了防滑的纹理设计，就算戴着手套也能稳定拎取，不会打滑。设备整体的重心做了居中调校，拎取的时候不会出现一端倾斜的情况，长时间转移也不会增加手部的负重感。从实际用途来看，这款设备可以给户外施工的电动工具、应急照明设备、野外检测仪器提供稳定的电力输出，

　　相比传统的铅酸蓄电池，结构上的集成化设计让整体体积更小，转移更方便，壳体的防护等级也能适应多粉尘、偶尔淋水的复杂作业环境。在三维建模过程中，所有的配合位都做了公差预留，壳体上下盖的卡扣位预留了0.2mm的装配间隙，后期量产组装的时候不用反复修模，提手和主体的转动位做了限位结构，最大翻开角度是120度，不会因为翻开角度过大导致连接轴断裂。底座的安装孔位间距符合通用的车载设备安装标准，不用额外制作转接支架就能直接固定在多数工程车辆的预留安装位上。输出面板的接口排布按照使用频率做了分区，常用的大电流输出接口放在最顺手的右侧位置，不常用的充电接口放在左侧，接线的时候不会互相干扰。壳体表面没有做多余的凸起结构，整体外轮廓规整，堆叠存放的时候可以平稳叠放，节省仓储和运输的空间。
