手动螺杆式快速夹紧工装夹具

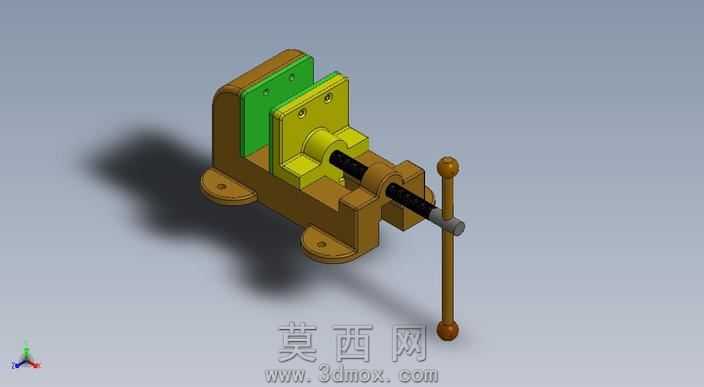

本作品为手动螺杆式夹紧工装，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工装配公差规范，对所有配合面进行了公差适配设置，保证虚拟装配状态下各运动部件无干涉、运行顺畅。模型整体采用底座固定式结构，底部设置两个带安装孔的支撑脚，可通过螺栓将整套夹具固定在工作台面，保证夹紧作业时的整体稳定性。固定钳身采用一体化铸造结构建模，预留了固定钳口的安装定位槽，固定钳口与活动钳口均做了防滑齿面结构设计，增大与被夹持工件的接触摩擦力，避免夹紧过程中工件出现滑移错位。传动部分采用梯形螺杆传动结构，建模时还原了梯形螺纹的完整牙型，螺杆端部搭配带木质握柄的操作杆，通过杠杆原理降低操作力矩，操作人员无需额外工具即可手动完成夹紧与松卸动作。活动钳身与螺杆之间设置了推力轴承结构，有效降低螺杆转动时的轴向摩擦阻力，提升操作顺滑度。材质渲染方面，钳身主体采用铸铁哑光材质还原铸造件的粗糙质感，钳口板采用淬火合金钢材质并做了表面发蓝处理效果，操作握柄采用实木纹理材质，螺杆与操作杆金属部分做了发黑防锈处理的材质表现，整体渲染效果贴近工业实物的真实视觉状态。设计过程中充分考虑了手动夹具的使用场景，优化了钳口的开合行程范围，可适配不同尺寸规格的工件夹持需求，整体结构紧凑无冗余部件，所有零部件均符合通用机械加工的工艺要求，可直接导出工程图用于实际生产制造，也可作为工装设计教学的参考案例使用。
