微型四轴飞行器塑料机身框架结构

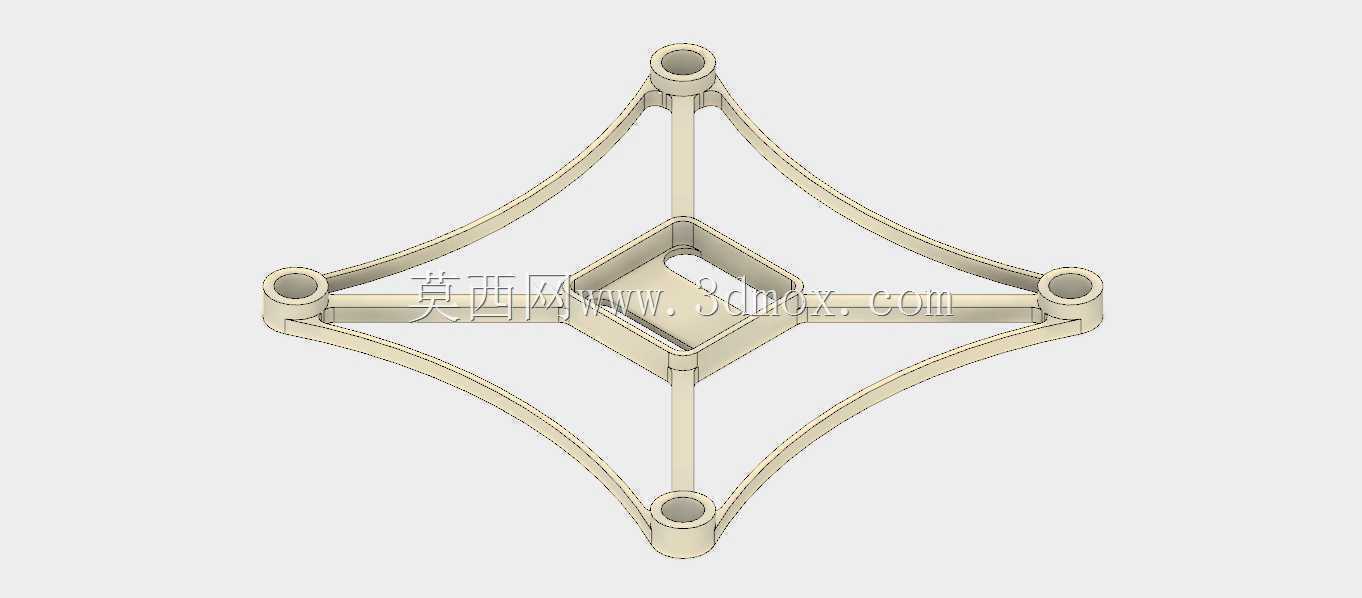

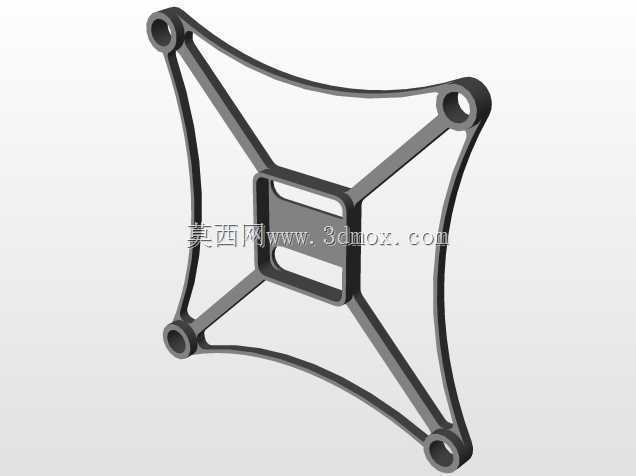

　　该结构为微型四旋翼飞行器的核心承载机身，采用薄壁塑料成型工艺制作，壁厚控制在3/16英寸，适配小尺寸室内航模的飞行载荷需求。四个机臂沿中心对称向外延伸，末端预留动力组件安装位，可直接压装微型空心杯电机的固定座，安装孔位同轴度公差控制在0.1mm以内，避免电机安装偏斜带来的动平衡问题，降低飞行过程中的震动损耗。中心区域为方形镂空腔体，主要用于放置飞控主板、锂电池等核心电子元件，腔体边缘设置有卡扣定位槽，无需额外螺丝即可完成电路板的卡接固定，减少整机装配工序，同时降低机身自重。机臂采用弧形过渡设计，而非直臂结构，一方面可以分散飞行时机臂根部的弯曲应力，避免急停、转向动作中机臂从中心连接处断裂，另一方面弧形轮廓可以减少飞行时的空气紊流，

　　降低风阻对飞行稳定性的影响。四个机臂末端的安装座为同轴通孔设计，上下端面做平面度处理，保证电机安装后输出轴与机身平面垂直，让螺旋桨旋转平面保持水平，减少飞行时的姿态偏移。整个框架无额外金属嵌件，完全依靠塑料自身的结构强度承载载荷，适配起飞重量在20g以内的微型飞行器使用场景，常见于室内教学航模、小型玩具无人机的机身结构。设计过程中优先考虑了注塑成型的工艺可行性，所有转角处均做R0.5mm以上的圆角处理，避免注塑时出现应力集中导致的开裂问题，同时拔模斜度统一设置为1.5度，方便模具开模时顺利脱模，减少成型后的飞边修剪工作量。安装边界方面，机臂末端电机安装孔中心距为100mm，中心腔体内部净尺寸为20mm20mm，

　　可容纳常规尺寸的微型飞控板，框架整体最大外轮廓尺寸为110mm110mm，安装后整机对角线尺寸不超过120mm，适配3寸以内的微型螺旋桨使用。结构上取消了传统机架的上层安装板，依靠四个机臂的连接筋形成整体受力结构，在保证结构刚度的前提下最大化镂空区域面积，既减轻了机身重量，也给电子元件的布线留出了足够空间，飞控的连接线可以直接沿机臂内侧的走线槽延伸至末端电机，避免线材外露被螺旋桨打到。实际使用中，该框架可以承受常规飞行坠落的冲击载荷，3/16英寸的壁厚在1.5米高度自由坠落至硬质地面时不会出现断裂，仅会产生轻微弹性形变，形变可自行恢复，满足微型航模日常使用的耐摔需求。
