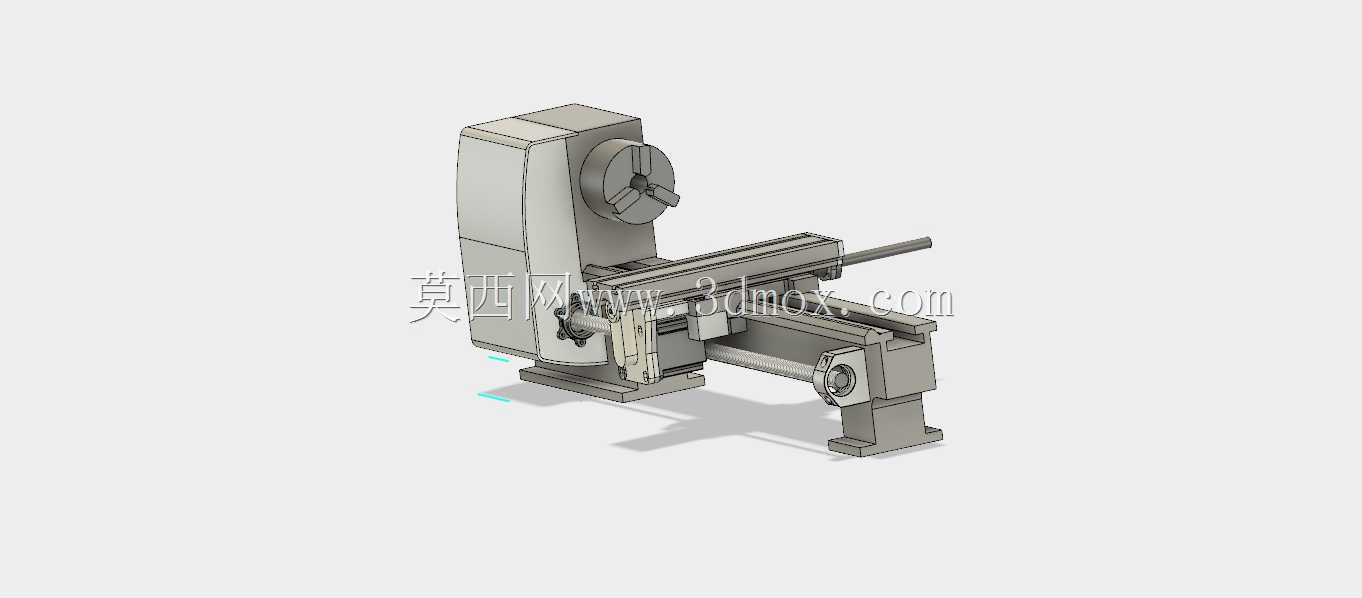

7x16微型车床数控化改造结构设计

　　在小型零件精密加工场景中，传统手动微型车床的进给精度、重复定位能力往往难以满足小批量定制零件的加工需求，尤其是针对仪表零件、小型五金件、模型配件这类尺寸公差要求在0.02mm以内的工件，手动操作的进给一致性差、对操作工人技能依赖度高的缺陷会被放大，而将成熟的手动微型车床进行数控化改造，是兼顾设备成本与加工精度的高性价比方案，这套改造结构正是针对7x16规格微型车床的数控化升级需求完成的结构设计。从实际加工用途来看，改造后的设备可覆盖小型轴类、盘类零件的外圆车削、端面车削、锥面加工、小尺寸螺纹切削等工序，适配小批量精密零件加工、教学实训、个人DIY加工、五金维修打样等场景，相比全新的小型数控车床，改造方案可复用原车床的床身、

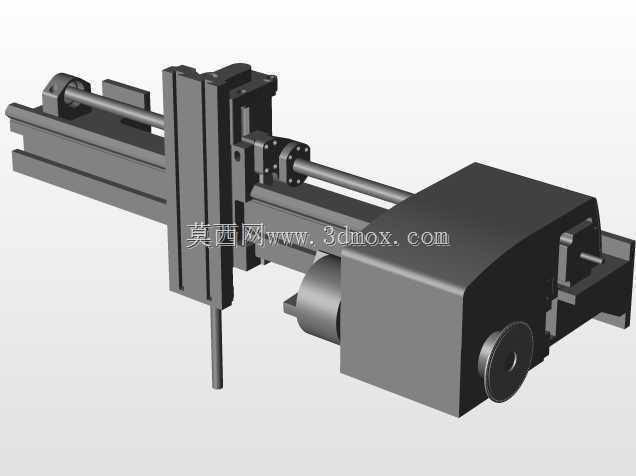

　　主轴卡盘等基础刚性部件，大幅降低设备投入成本，同时保留原车床的紧凑占地优势，可放置在桌面级加工工位使用。从功能特性上看，这套改造结构替换了原车床的手动进给拖板组件，在横向、纵向进给方向分别配置了适配的传动与导向结构，将原手动操作的手轮进给替换为可由数控系统驱动的自动进给单元，进给运动的脉冲当量匹配小型零件的精加工进给需求，可实现恒定进给速度、精准进给位移控制，避免手动进给时的速度不均导致的表面粗糙度差、尺寸超差问题；主轴端保留原车床的三爪卡盘装夹结构，适配原有装夹工装，无需额外更换卡盘即可兼容原车床的工件装夹范围，同时改造结构预留了主轴编码器的安装位置，可后续拓展螺纹加工的同步进给功能。设计思路上，

　　整套改造结构优先保证与原7x16微型车床的安装兼容性，所有连接安装位均匹配原车床床身的安装螺纹孔、导轨基准面，无需对原床身进行焊接、铣削等二次破坏性加工，用户可通过螺栓连接完成改造组件的装配，降低改造的加工门槛；进给导向结构选用适配小载荷切削的线性导向组件，兼顾导向精度与运动顺畅度，避免原车床燕尾导轨在低速进给时的爬行问题，传动结构选用消隙设计的传动副，减少反向进给时的传动间隙，保证轮廓加工的位置精度；整体结构的走线位置做了预留设计，可将驱动电机的线缆沿床身侧边布置，避免加工过程中铁屑、切削液对线缆的磨损。从外形尺寸与安装边界来看，改造完成后的设备整体占地尺寸与原手动7x16微型车床基本一致，宽度方向仅在进给驱动端增加少量尺寸，

　　可适配原有桌面工位的放置空间，不需要额外扩大安装场地；各运动轴的行程范围保留原车床的最大加工行程，横向进给行程覆盖原车床的最大切削直径范围，纵向进给行程匹配原车床的最大加工长度，不会因为改造压缩设备的加工范围；安装过程中，仅需要拆除原车床的手动拖板、手轮传动组件，将改造的数控进给单元通过原有的导轨安装基准定位，锁紧连接螺栓即可完成机械部分的装配，后续配合对应的数控系统、驱动单元即可完成整机调试，改造过程不需要大型加工设备辅助，普通机加工从业者即可完成装配作业。在实际切削工况适配方面，这套改造结构的刚性设计匹配微型车床的切削参数范围，可承受小切深、快进给的精加工切削载荷，也可适应半精加工的切削负载，针对铝件、铜件、工程塑料等易加工材料可实现较高的表面加工质量，针对软钢类材料的小余量加工也可稳定保证尺寸精度；拖板部分的润滑结构做了适配设计，可沿用原车床的润滑方式，日常维护难度与原手动车床保持一致，不需要额外增加复杂的维护工序。
