M-AUDIO款音频设备扬声器前面板结构

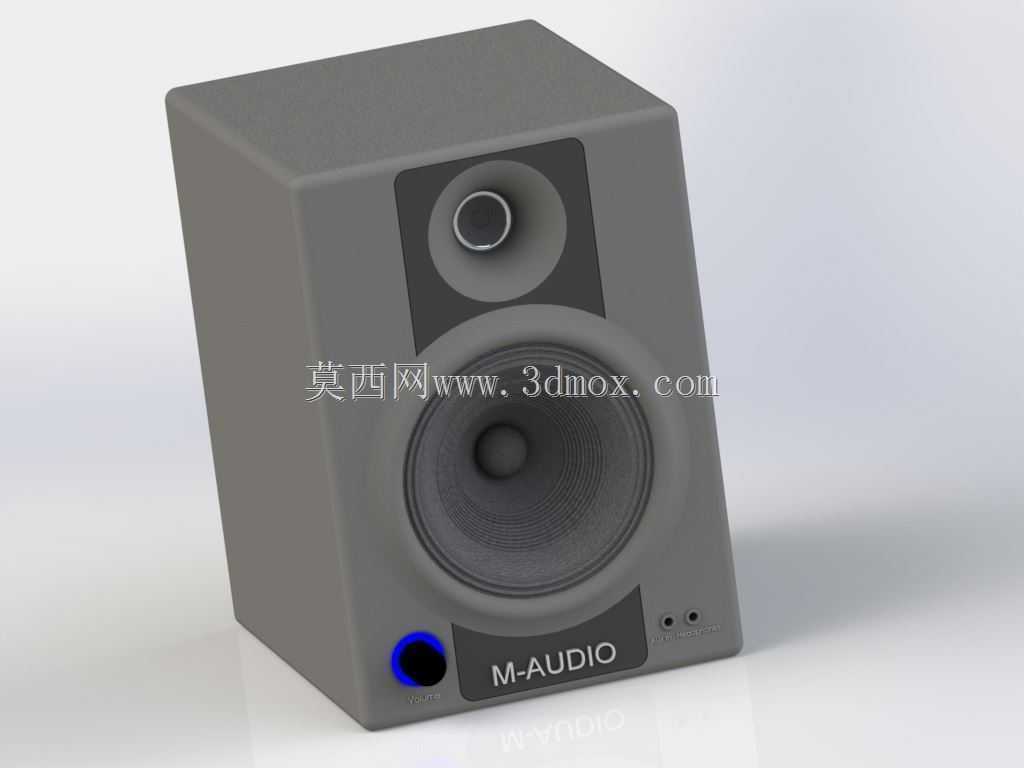

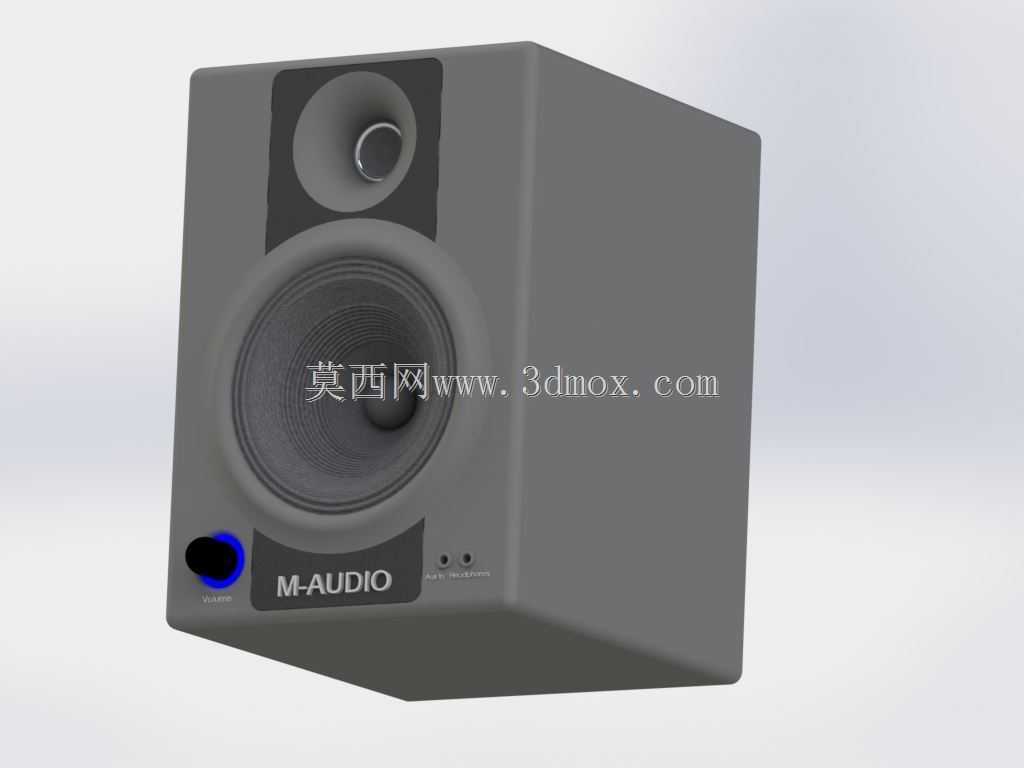

　　这款扬声器面板是桌面级专业音频监听设备的前端外露结构件，主要应用于小型工作室、个人音频制作场景的近场监听音箱设备上，作为设备正面的人机交互与声学输出承载结构，直接决定了设备正面的操作逻辑、声学出音边界以及外观识别特征。从实际使用场景来看，这类面板需要同时兼顾声学透声、控件防护、接口承载、外观装饰多重作用，日常使用中用户会频繁触碰面板上的调节控件，插拔前置接口的音频线材，同时扬声器单元工作时的持续微振动也会直接传递到面板结构上，因此设计时对结构的抗形变能力、控件安装位的同轴度、长期使用的耐磨性能都有明确要求。

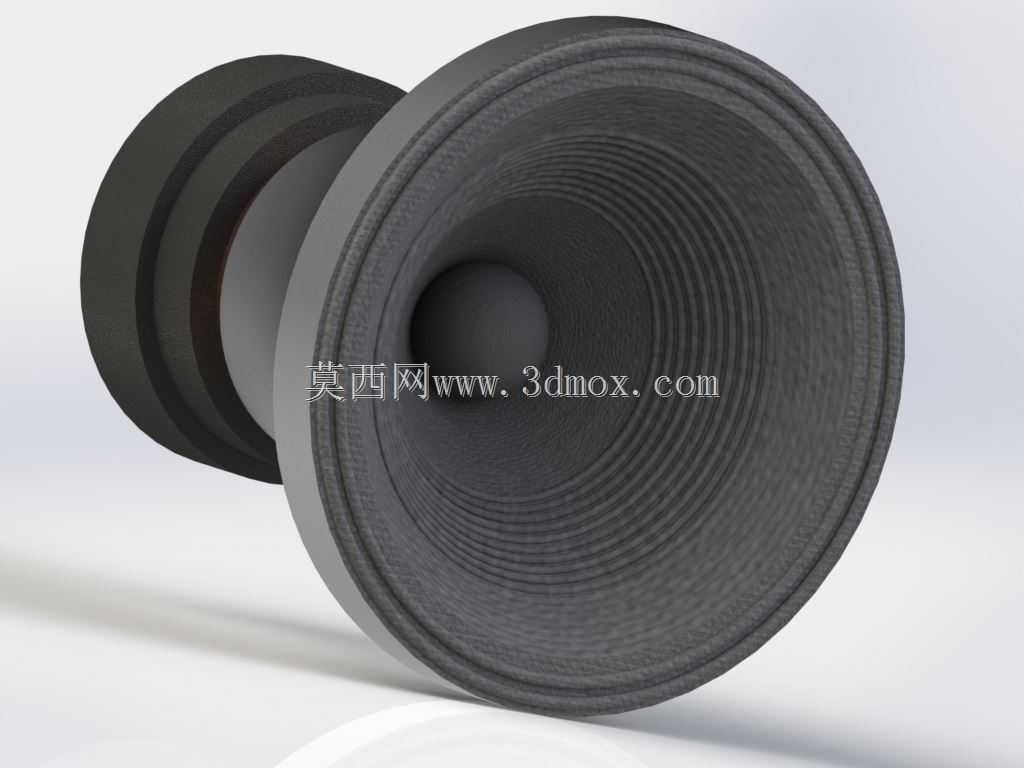

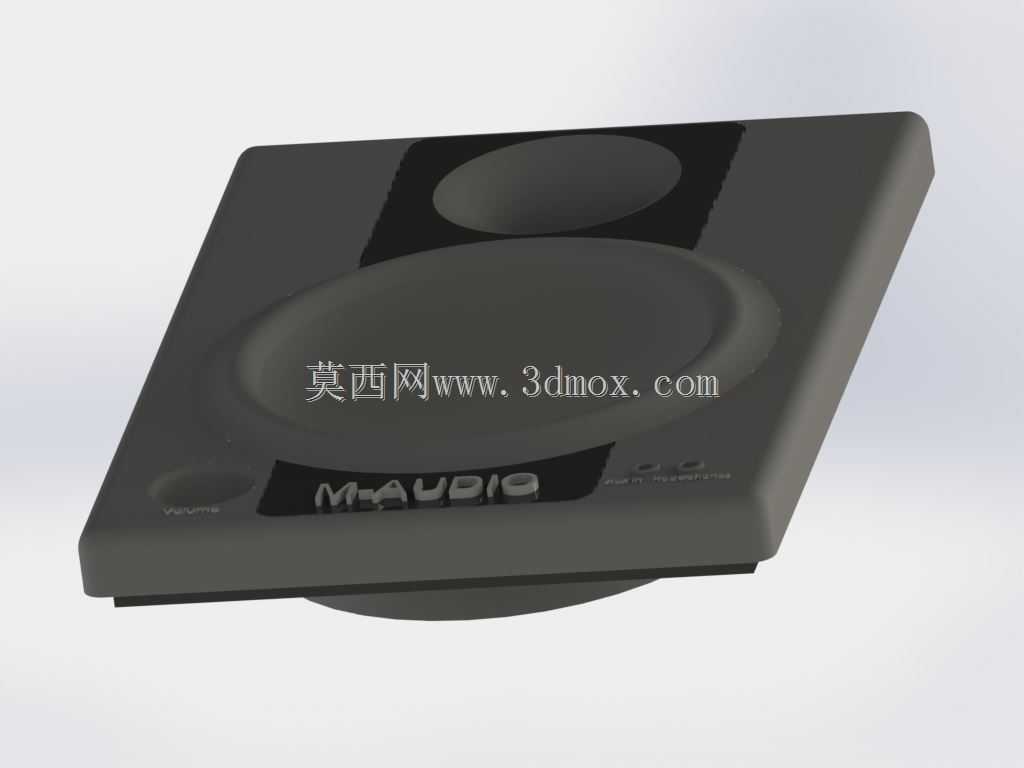

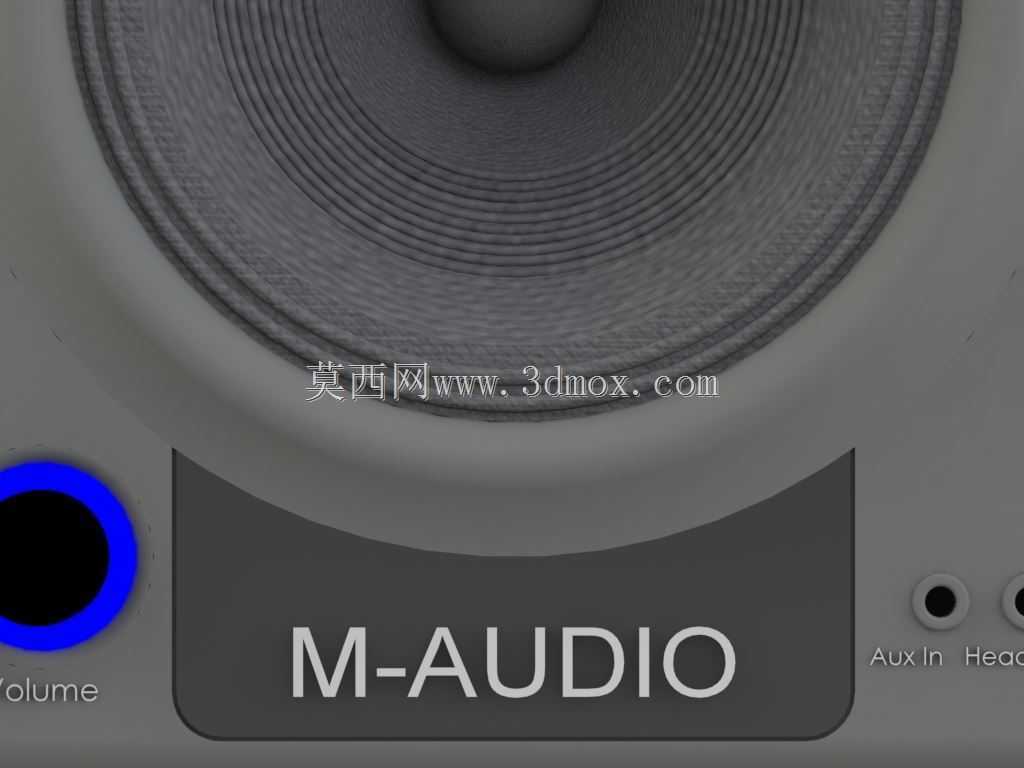

　　从结构设计思路来看，这款面板采用一体化平面布局，将大尺寸扬声器单元的安装位设置在面板上半部分的核心区域，圆形的单元安装沉台做了多层同心圆的加强筋结构，既可以在安装扬声器时起到定位导向作用，也能通过环形筋位分散单元工作时的振动能量，避免面板局部产生共振杂音。面板左下角设置了带蓝色标识环的音量调节旋钮安装位，旋钮沉台的深度刚好匹配常用的电位器安装高度，旋钮外圈的蓝色环既是状态标识，也能在低光工作室环境下让用户快速定位调节控件的位置，减少误操作。面板下半部分的居中位置做了内凹的品牌标识区域，采用下沉式的凹槽设计，品牌标识可以通过丝印或者镶嵌铭牌的方式固定在凹槽内，避免日常擦拭、触碰时磨损标识内容。面板右下角预留了两个3.5mm音频接口的安装位，分别对应辅助输入与耳机输出功能，接口位的开孔公差控制在0.1mm以内，保证音频插头插拔时不会出现卡滞、偏斜的问题，接口周边做了小范围的加厚处理，避免频繁插拔线材时导致面板开孔处开裂。

　　从安装边界尺寸来看，这款面板的整体轮廓为矩形结构，边缘做了小角度的倒角处理，既可以避免安装时划伤操作人员，也能和音箱的箱体外壳实现无缝贴合，面板背部的四周设置了均匀分布的卡扣安装位，不需要额外打螺丝就能和塑料箱体实现紧密扣合，安装后整体的缝隙公差控制在0.2mm以内，不会出现明显的拼接断差。面板的厚度根据不同区域的受力情况做了差异化设计，扬声器单元安装位的厚度达到3mm，保证单元长期振动下不会出现结构形变，控件与接口安装位的厚度为2.5mm，足够支撑控件与接口的固定强度，其余非受力区域的厚度为2mm，在保证结构强度的前提下尽可能减少材料用量，降低整体重量。面板表面采用细磨砂的纹理处理，既可以减少日常使用中指纹、划痕的残留，也能避免光滑表面产生的光线反射干扰工作室的视频录制、屏幕观看等场景。

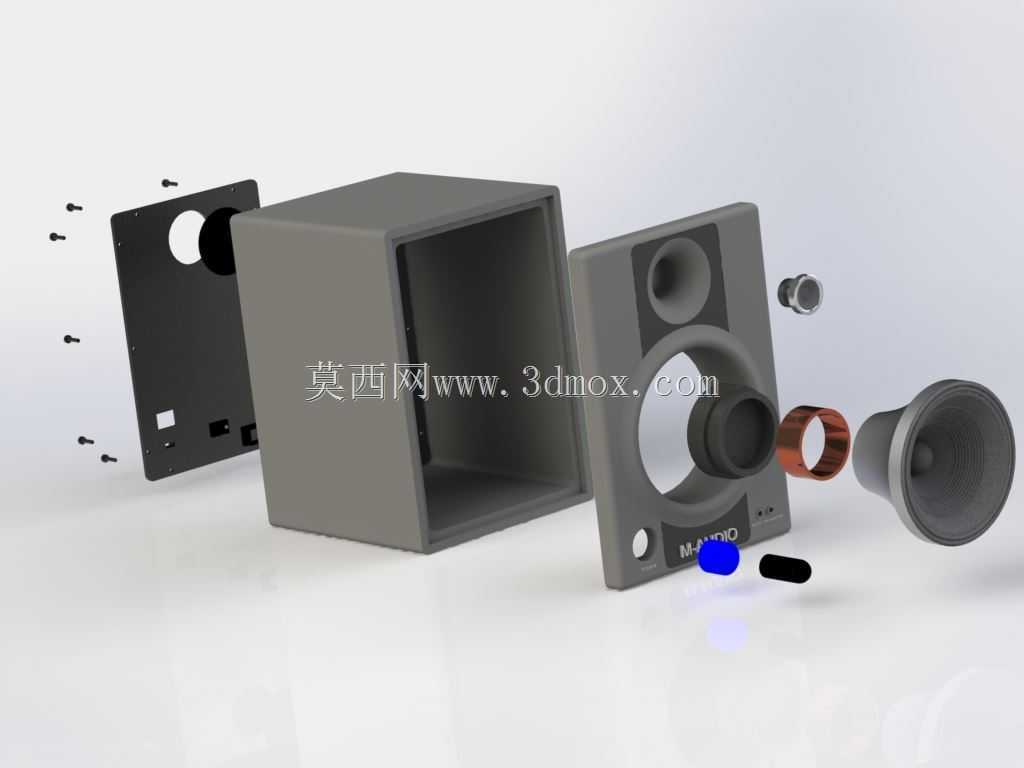

　　在实际装配逻辑上，这款面板的所有安装位都做了防呆设计，扬声器单元的安装沉台设置了一个定位缺口，和单元上的定位凸点对应，安装时不需要反复调整角度就能快速对准固定孔位；旋钮电位器的安装位设置了两个定位柱，和电位器上的安装孔匹配，避免电位器安装时出现旋转偏移，导致旋钮调节时出现角度偏差；音频接口的安装位做了不对称的卡扣结构，接口只能从正确的方向装入，不会出现针脚错位导致的电路故障。面板背部所有的走线区域都做了光滑的圆角处理，避免内部的音频线材被尖锐的结构边缘割破绝缘层，引发电路短路问题。考虑到音频设备的使用环境多为室内常温场景，这款面板的材料选用常规的ABS工程塑料即可满足使用要求，材料的收缩率控制在0.5%以内，保证注塑成型后所有安装位的尺寸精度符合设计要求，不需要二次加工就能直接进入装配环节。
