马鲁蒂铃木瓦格纳简化白车身结构

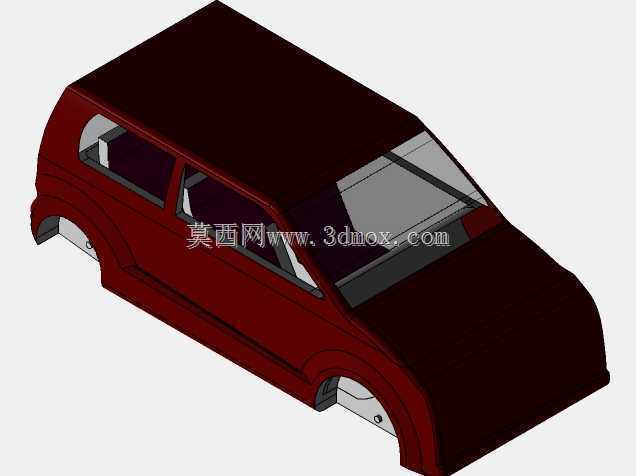

　　本次呈现的白车身结构，针对CFD流体仿真需求做了针对性简化，去掉了对白车身外流场、内流场计算结果影响极小的细小安装凸台、线束卡扣座、局部加强筋等细碎特征，保留了乘员舱轮廓、引擎舱布局、轮拱造型、车顶曲面、A柱C柱倾斜角度等直接影响气流走向的核心结构，能够直接导入流体仿真软件完成网格划分，省去建模人员清理几何、修复破面的大量重复工作。从实际工程应用场景来看，这类简化白车身模型主要用于乘用车早期研发阶段的空气动力学性能验证，不需要等待整车详细结构设计完成，即可快速评估不同车身造型方案的风阻系数、气流分离位置、乘员舱风噪来源、引擎舱散热气流组织等核心指标，大幅缩短造型迭代的周期，避免后期详细设计完成后再调整造型带来的模具修改成本。

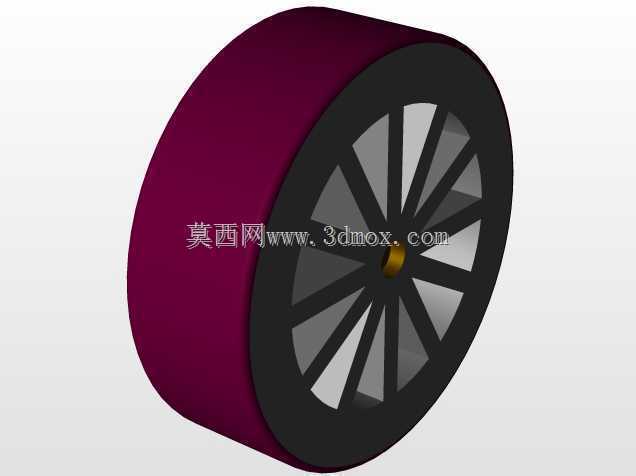

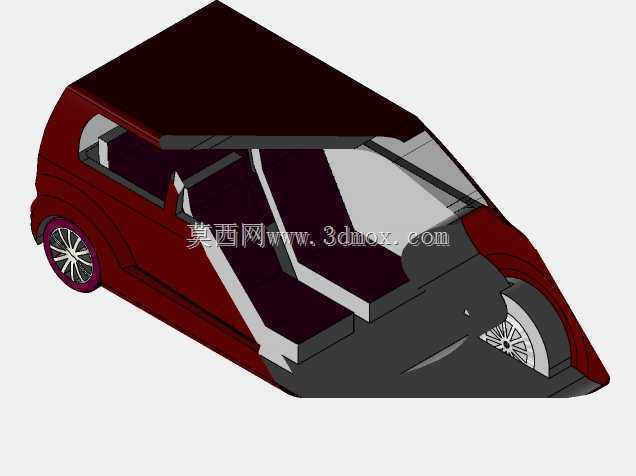

　　从结构设计思路来看，模型保留了白车身的核心安装边界：轮拱位置预留了标准轮胎的安装空间，轮心位置与车身地板的相对高度符合该级别小型乘用车的离地间隙设计规范，乘员舱内部保留了前后排座椅的安装定位面，能够匹配常规小型车的人机工程布局，前舱位置预留了动力总成的安装空间边界，可根据不同动力方案快速替换对应的动力总成模型完成耦合仿真。车身侧面的曲面过渡严格遵循量产小型车的造型逻辑，A柱的倾斜角度兼顾了驾驶员前方视野与气流顺滑过渡需求，C柱的收尾造型直接影响车尾涡流的形成区域，车顶的弧度设计在保证后排乘员头部空间的同时，尽可能降低车顶气流的分离速度，减少车尾负压区的面积。在实际仿真工作中，

　　这类简化模型的网格划分效率比带全细节的白车身模型提升60%以上，因为去掉了大量小尺寸特征，不需要对局部做极细的网格加密，同时不会影响外流场的计算精度——毕竟车外气流的边界层厚度远大于那些被去掉的小特征尺寸，这些特征不会改变宏观的气流走向。模型的地板结构做了平整化处理，还原了量产车底部护板的大致轮廓，避免底部凸起结构造成的额外气流紊乱，轮拱位置的造型保留了轮胎转动时的气流干扰空间，能够准确模拟轮腔内部的气流流动对整车风阻的影响。对于刚接触汽车空气动力学仿真的结构工程师来说，这类经过工程验证的简化白车身模型是很好的参考基准，可以用来对照学习不同造型特征对风阻的影响规律，也可以在此基础上修改局部曲面，

　　快速验证自己的造型优化方案是否能达到预期的降阻效果，不需要从零开始搭建白车身基础曲面，大幅降低了入门阶段的建模工作量。需要注意的是，这类简化模型仅适用于流体仿真类的计算工作，不能直接用于车身结构强度、碰撞安全等结构力学仿真，因为模型去掉了局部加强结构、焊点连接位置等影响结构强度的细节特征，如果要用于结构仿真，需要在此基础上补充对应的加强筋、连接结构、板材厚度等参数信息。
