卫浴配套塑料浴缸端盖结构设计

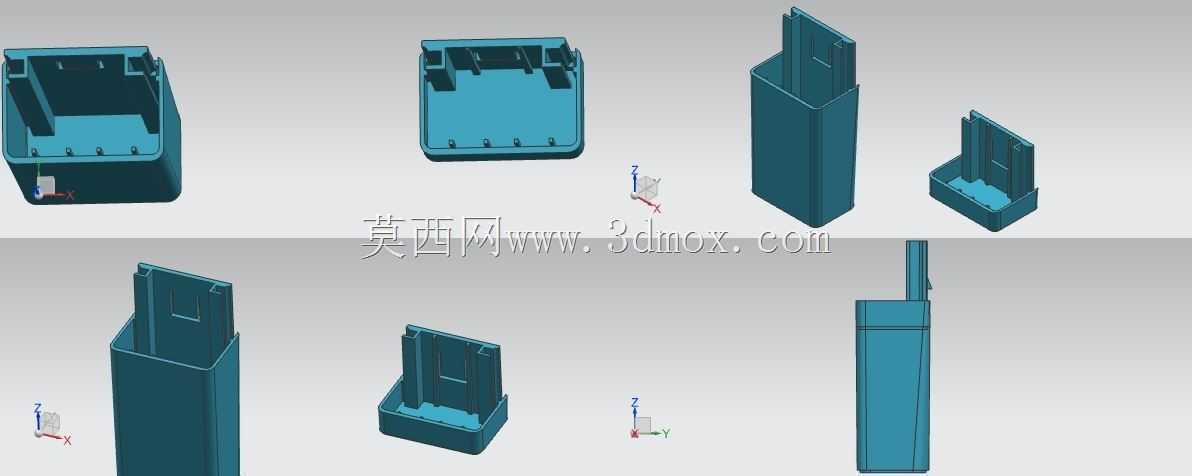

　　日常卫浴场景中，浴缸的侧边走线、端部封挡以及功能模块的集成安装，都需要配套的端盖部件来完成结构封闭与功能承载，这类部件看似不起眼，却直接影响浴缸整体的装配精度、外观完整性以及后期使用的维护便捷性。本次设计的浴缸端盖，采用分体式多组件配合结构，分别对应浴缸端部不同位置的封挡需求，既有适配方形立柱侧边的长筒式端壳，也有贴合浴缸主体边角的盒式端盖，不同组件之间通过预设的卡扣位、定位柱实现无额外紧固件的快速装配，减少现场安装的工序复杂度。

　　从实际使用场景出发，这类端盖长期处于卫浴高湿、多清洁试剂接触的环境，因此结构设计上首先做了全周无锐角的圆角过渡，避免清洁过程中剐蹭磕碰，同时所有拼接缝都设计了错位挡边结构，防止淋浴水、清洁泡沫顺着缝隙渗入内部的管线空间，避免内部藏污纳垢或者管线受潮老化。不同组件的壁厚做了均匀化处理，主体壁厚控制在2.5mm，局部卡扣配合位置加厚至3.2mm，既保证注塑成型时不会出现缩痕、缺料等缺陷，也能满足日常使用中承受轻微外力碰撞的强度需求，不会因为日常擦拭、轻微磕碰就出现开裂变形。

　　安装边界的设计上，长筒式端壳的内槽尺寸完全匹配浴缸侧边的方形支撑立柱截面，插入后预留0.3mm的装配间隙，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致安装时卡滞，端壳侧面预留的卡槽可以直接卡入浴缸侧边的型材凸边，不需要额外打胶或者螺丝固定，后期需要检修内部管线时，可以直接用平口工具沿着预留的拆卸缺口撬开，不会破坏部件本身的结构。盒式端盖的背部设计了四个均匀分布的定位柱，对应浴缸主体端部的预留安装孔，定位柱的端部做了导向斜角，安装时可以快速对准孔位，压入后定位柱上的倒卡扣会自动卡紧孔位边缘，实现免工具快速固定。

　　设计过程中也充分考虑了注塑生产的工艺性，所有组件的脱模斜度控制在1.5度，内部加强筋的厚度不超过主体壁厚的60%，避免成型时表面出现缩印，影响外观质感。不同组件之间的配合公差按照IT12级精度控制，既满足批量注塑生产的工艺容错性，也能保证装配后整体的缝隙均匀度，拼接缝隙宽度控制在0.5mm以内，和浴缸主体的外观面保持齐平，不会出现突兀的台阶或者缝隙不均的问题。端盖的外表面做了细晒纹处理，既可以掩盖生产过程中可能出现的轻微表面瑕疵，也能减少使用过程中指纹、水渍的残留，降低日常清洁的维护难度。

　　从功能集成的角度看，部分盒式端盖的内部预留了功能模块的安装位，可以根据产品配置需求，加装溢水检测模块、氛围灯组件或者侧边扶手的固定基座，不需要重新开模调整主体结构，只需要更换对应的内部小嵌件就能满足不同配置款浴缸的装配需求，提升了整套端盖结构的通用性，减少了同系列产品的模具投入成本。长筒式端壳的内部还设计了走线卡槽，可以将浴缸配套的按摩管线、电控线路规整卡在槽内，避免安装时线路被挤压破损，同时也能让内部管线排布更规整，后期检修时可以快速梳理线路，不需要在杂乱的管线中排查故障点。

　　实际装配验证环节中，这套端盖组件可以适配市面上主流的嵌入式亚克力浴缸、独立式方形浴缸的端部安装需求，不需要对浴缸主体做额外的裁切或者打孔调整，安装工人只需要按照定位标识对准位置按压到位即可完成装配，单组端盖的整体安装时间不超过两分钟，相比传统的螺丝固定式端盖，安装效率提升60%以上，同时也避免了螺丝外露影响外观整体性的问题。在耐用性验证上，这套结构经过反复拆装50次以上，卡扣结构没有出现断裂、塑性变形的问题，密封挡边的配合间隙依然保持在设计范围内，不会因为多次拆装就出现密封失效的问题，完全满足卫浴产品全生命周期的使用需求。
