卡扣式快装塑料连接固定件结构设计

　　这类卡扣式塑料固定件，在民用电器、汽车内饰、小型机电设备的壳体装配场景里应用极广，日常接触的家电外壳拼接、汽车门板内饰固定、小型工控盒的面板扣合，都能见到这类结构的身影，核心作用是替代部分螺丝连接，减少装配工序里的锁付步骤，提升产线装配效率，同时也能降低后期维护拆卸的难度，不需要额外工具就能完成拆装。

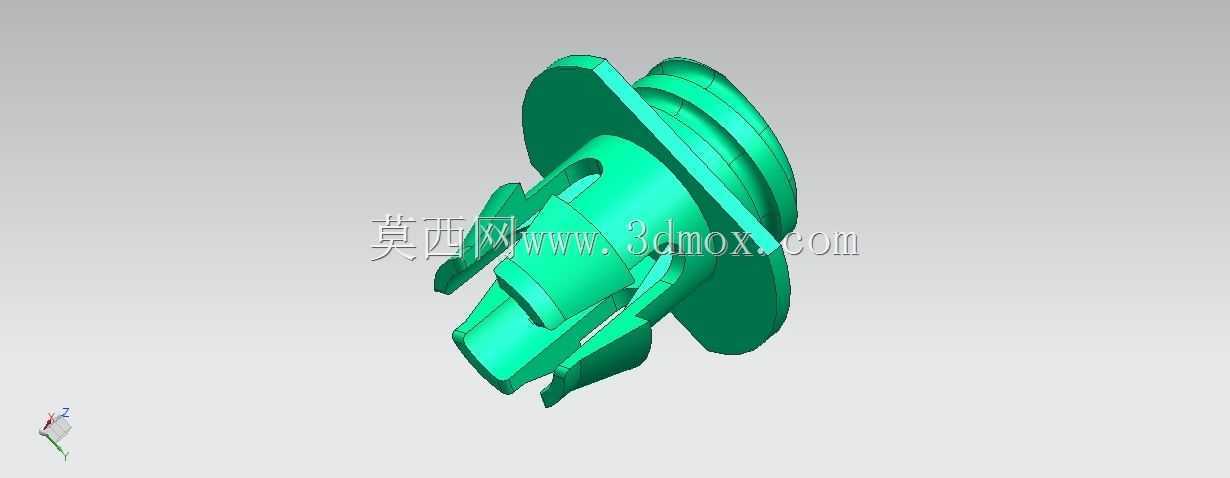

　　从结构设计逻辑来看，这个零件采用了一体注塑的成型方案，整体没有额外的拼接组件，靠自身的弹性形变实现卡接锁紧。头部的法兰盘结构是安装定位的核心边界，安装时法兰盘会贴合在安装基材的表面，限制零件的插入深度，避免装配时过度按压导致零件掉入安装孔内部，法兰盘的直径比安装孔大2-3mm，预留了基材公差的适配余量，就算安装孔的冲压或者注塑尺寸有小幅偏差，也能保证法兰面完全贴合基材，不会出现凹陷或者凸起的装配缺陷。

　　中间的柱体部分是和安装孔配合的导向段，柱体直径和安装孔采用间隙配合，单边间隙控制在0.1-0.15mm之间，既保证插入时的顺畅度，不会因为过紧导致装配时需要大力按压，也不会因为间隙过大出现装配后松动晃荡的问题。柱体上延伸出的多个弹性卡爪是实现锁紧的核心结构，卡爪的倾斜角度经过反复调校，插入安装孔时，卡爪会受到孔壁的挤压向内收拢，当卡爪完全穿过安装孔后，自身的弹性会让卡爪向外张开，卡在安装基材的背面，和头部的法兰盘形成双向的夹持力，把零件牢牢固定在安装位上，卡爪的末端做了圆弧过渡处理，既可以减少插入时的摩擦力，也能避免尖锐的边角刮伤安装孔的内壁，尤其是面对塑料基材的时候，不会因为卡爪刮削产生塑料碎屑，影响装配后的外观整洁度。

　　尾部的插接结构是用来连接待固定部件的，内部的卡槽可以和对应部件的凸筋配合，不需要额外的粘接或者锁付，就能实现待固定部件和这个卡扣的连接，比如汽车内饰里的线束固定座、装饰板的连接柱，都可以直接插在这个尾部结构上，实现快速定位。整个零件的壁厚做了均匀化处理，最厚的位置不超过2.5mm，最薄的卡爪位置也控制在1.2mm以上，既保证了卡爪有足够的弹性形变空间，反复拆装50次以上也不会出现断裂或者塑性变形，也避免了注塑成型时因为壁厚不均产生的缩痕、气泡等成型缺陷，提升量产时的良品率。

　　在安装边界的设计上，这个卡扣适配的安装板厚度范围在1.5mm到3mm之间，卡爪的张开行程预留了足够的余量，就算安装板的厚度有小幅波动，也能保证卡爪完全卡在板件背面，不会出现卡接不到位导致的松脱问题。零件的整体高度控制在18mm左右，不会因为突出过高影响周边部件的布局，在紧凑的设备内部空间里也能顺利布置，不会和周边的电路板、结构筋位产生干涉。和传统的螺丝固定方案相比，这种卡扣结构不需要在安装板上攻丝或者预埋铜螺母，减少了基材的加工工序，也不需要配备电动螺丝刀等装配工具，工人徒手就能完成装配，单工位的装配时间可以缩短60%以上，非常适合大批量流水线的生产场景。同时，这种全塑料的结构重量只有同规格金属固定件的十分之一左右，在对重量敏感的汽车、消费电子领域，能有效降低整机的重量，符合轻量化的设计趋势。在材料选择上，这类卡扣一般选用POM或者PA66材质，这两种材料都有不错的韧性和耐磨性，弹性回复能力强，在-20℃到80℃的工作温度区间里都能保持稳定的机械性能，不会因为低温变脆断裂，也不会因为高温出现软化松脱的问题，能适配大多数室内和车载场景的工作环境。设计时还特意在卡爪和柱体的连接位置做了圆角过渡，避免应力集中，就算反复拆装，连接位置也不会因为应力疲劳出现断裂，延长了零件的使用寿命。
