乘用车多辐条轻量化铝合金轮毂结构设计

　　日常做底盘行走部件建模时，轮毂是绕不开的核心结构件，这次的多辐条轮毂设计，首先要兼顾量产可行性与实际装车的性能边界。先从安装匹配维度说，这类轮毂的中心孔定位公差需要控制在0.02mm以内，和轴头的配合采用过渡配合，避免高速行驶时出现轮辋跳动；PCD螺栓孔的位置度公差要满足GB/T 30512的相关要求，孔位分布圆的同轴度偏差不能超过0.03mm，否则装车后会出现方向盘抖动的问题。轮辋部分的胎圈座角度严格遵循7°±15′的行业通用标准，保证轮胎安装后密封可靠，不会出现慢漏气的情况，轮缘的高度设计兼顾低扁平比轮胎的防护需求，避免过坑时轮胎直接磕到辐条造成损伤。

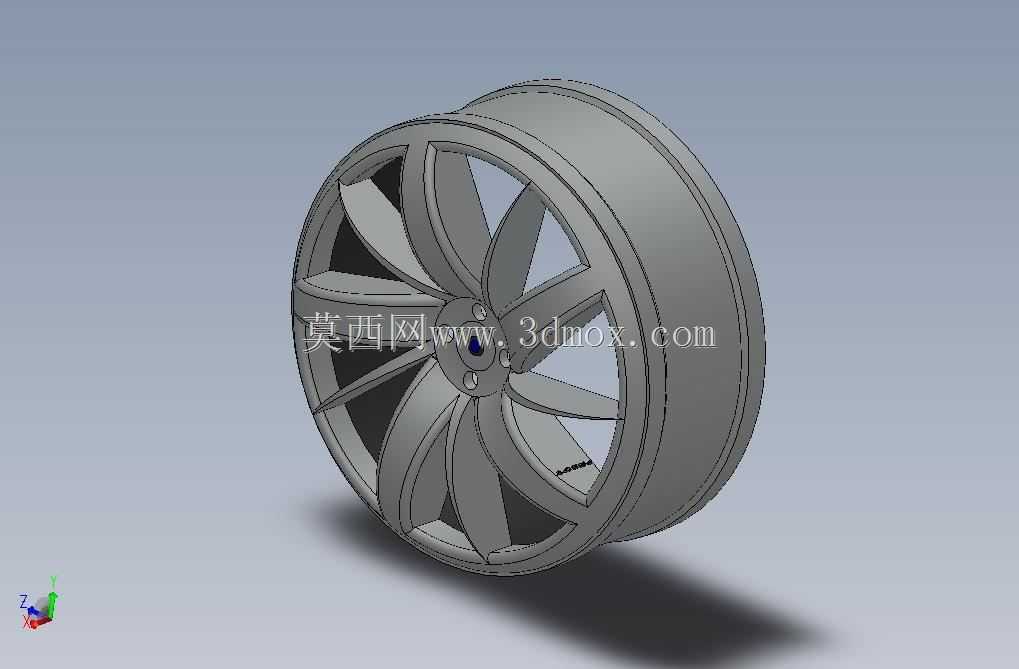

　　设计思路上，这款轮毂采用十辐双组式的辐条布局，不是单纯为了外观好看，每组两根辐条之间的镂空槽，一方面是给刹车系统留出足够的散热风道，车辆连续制动时，刹车卡钳产生的热量可以顺着辐条间隙快速导出，降低刹车热衰减的概率；另一方面这种等距分布的辐条结构，能在保证整体刚度的前提下，尽可能削减非簧载质量——非簧载质量每降低1kg，对整车操控性的提升效果相当于簧载质量降低5kg，这也是乘用车轮毂做轻量化设计的核心逻辑。辐条的截面采用变厚度设计，靠近轮心安装盘的位置厚度更大，这里是应力集中的核心区域，起步、制动、过弯时的扭矩全部通过这个区域传递，从安装盘往轮辋方向辐条厚度逐步收窄，过渡位置做R3以上的圆角处理，避免应力集中导致的辐条断裂风险。

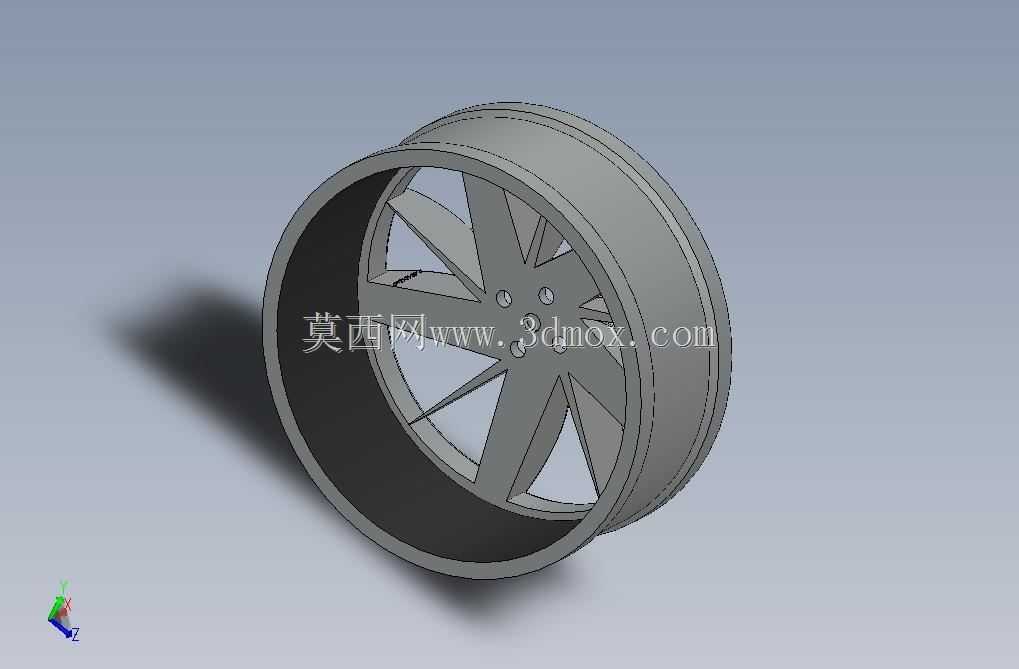

　　实际应用场景里，这款轮毂适配紧凑型到中型的家用乘用车，轮辋宽度适配17到18英寸的轮胎规格，偏距设计在ET35到ET45之间，装车后不会超出翼子板边界，也不会因为偏距过小蹭到内侧的避震筒或者悬挂摆臂。安装盘背面的沉台深度要匹配原车轴头的突出长度，保证轮毂安装后可以完全贴合轴头端面，不会出现假锁紧的情况；气门嘴的开孔位置设置在两组辐条之间的轮辋凹槽处，既方便充气操作，也不会在动平衡时添加过多的平衡块。

　　从结构强度验证的角度，建模时已经预留了弯曲疲劳试验、径向疲劳试验的载荷施加位置，辐条背面的加强筋设计刚好对应试验时的应力集中点，满足国标要求的10万次弯曲疲劳无裂纹、50万次径向疲劳无变形的性能要求。轮辋的中部凹槽深度足够，方便轮胎拆装时不会损伤胎唇，表面的安装平面平整度控制在0.05mm以内，保证和刹车盘或者刹车鼓的贴合面完全接触，避免制动时出现抖动。另外辐条的边缘全部做了倒钝处理，没有尖锐的棱角，既避免生产搬运时划伤操作人员，也减少行驶过程中的风阻，虽然单只轮毂的风阻贡献不大，但多部位的细节优化累加起来，也能对整车的能耗表现有微小的正向作用。
