环形涵道式轴流叶轮结构设计

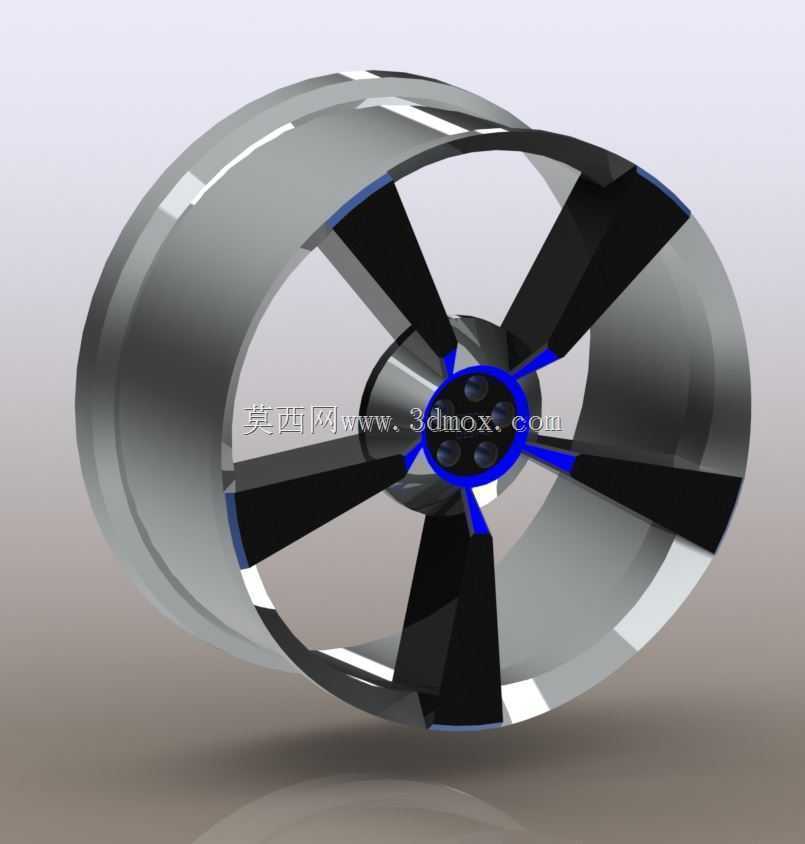

　　该环形涵道式轴流叶轮结构，主要应用在需要定向气流推动、流体输送的场景中，常见于小型涵道动力单元、管道增压送风段、特种通风设备的核心做功部件，区别于开式轴流叶轮，外围的环形涵道壁可以约束叶尖涡流的扩散，降低叶尖位置的流动损失，提升整体做功效率，同时环形壁可以对高速旋转的叶片形成物理防护，避免叶片剐蹭外部异物，也能降低高速旋转带来的气动噪音。从结构设计逻辑来看，叶片采用大扭角空间曲面构型，从叶根到叶尖的翼型安装角呈线性递减趋势，匹配不同半径位置的圆周线速度差，保证整个叶展方向的气流攻角处于合理区间，避免叶根位置气流攻角过大失速、叶尖位置攻角过小做功不足的问题。叶片与中心轮毂采用一体化衔接结构，轮毂位置做了圆弧过渡处理，

　　降低气流进入叶道前的入口阻力，轮毂中心预留的安装孔位可匹配对应规格的动力输出轴，孔位周边的凸台结构用于传递扭矩，避免高速旋转时轴与轮毂之间出现打滑。外围涵道壁的内壁与叶尖之间预留了均匀的微小间隙，间隙值控制在叶高的千分之五到千分之八区间，既保证叶片旋转时不会与涵道壁发生剐蹭，又能尽可能减少叶尖间隙的气流泄漏，涵道壁的进出口位置做了圆角导边处理，入口圆角可以引导气流平顺进入叶道，降低入口处的气流紊流度，出口圆角可以减少气流流出涵道时的突然扩张损失，提升出口气流的均匀度。安装边界方面，涵道外壁可根据安装场景预留法兰连接位或者卡扣卡槽，直接对接对应管径的通风管道或者动力舱安装座，不需要额外设计转接结构，轴向安装尺寸紧凑，

　　径向尺寸以涵道外壁为最大边界，安装时只需保证涵道轴线与动力输出轴的同轴度在公差范围内，即可避免运行时出现动平衡超差的问题。实际运行过程中，气流从涵道入口轴向进入，经过旋转叶片的做功增压后，从涵道出口轴向流出，叶片的数量经过匹配计算，七片叶片的构型可以在保证足够做功面积的同时，降低旋转时的气流脉动频率，避免与安装载体产生共振，叶片前缘做了钝化处理，在含尘量较高的使用场景中，可以减少颗粒对叶片前缘的冲蚀磨损，延长部件的使用寿命。在结构强度校核层面，叶片根部与轮毂衔接的位置做了加厚处理，匹配高速旋转时的离心力载荷，涵道壁的壁厚根据整体尺寸做等强度设计，在保证刚性的前提下尽可能降低整体重量，适合对部件重量有要求的移动类设备使用场景。
