PM55L-048微型步进电机结构设计

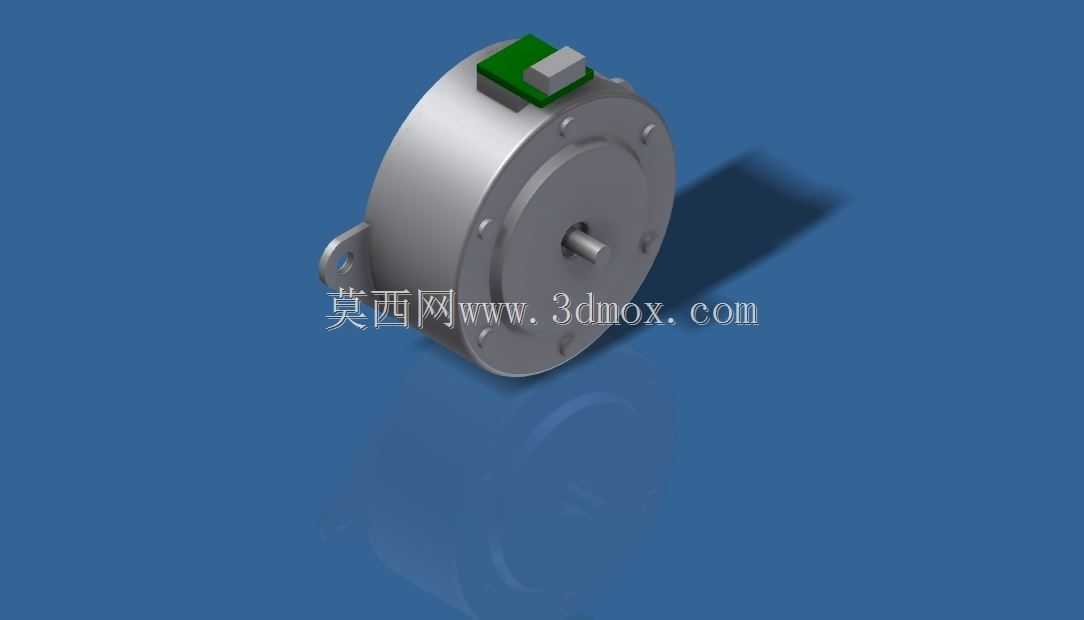

　　这款PM55L系列的微型步进电机，在小型自动化设备的传动场景里适配性极强，日常做小型模组选型时经常会碰到同规格的需求，比如桌面级点胶设备的送料驱动、小型3D打印平台的位移传动、智能安防设备的镜头调焦机构，甚至是家用小型智能电器的执行端动力输出，都能看到这类结构电机的身影。从结构设计逻辑来看，这款电机采用了圆形法兰式的本体结构，本体外壳采用拉伸铝壳一体成型，表面做了哑光氧化处理，既能够保证壳体的结构强度，同时也能在电机持续运行时辅助散热，避免绕组温升过快影响输出扭矩。电机尾部预留了接线端子的安装位，图中可见的绿色接线座采用卡扣式固定，不需要额外打胶或者螺丝锁附就能完成接线端的固定，在批量装配时能大幅减少接线工序的耗时，端子的引脚间距做了标准化设计，适配常规的2.54mm间距接插件，采购配套线束时不需要单独开模定制，能有效降低整机的物料采购成本。

　　从安装边界来看，这款电机的法兰端预留了三个均布的安装孔位，侧边还带有一个带通孔的固定耳，两种安装方式可以根据设备的内部空间灵活选择：如果设备内部安装面是平整的钣金或者型材面，可以直接用法兰端的三个孔位穿螺丝锁附，保证电机输出轴的同轴度；如果安装空间局促，没有足够的平面容纳整个法兰面，就可以利用侧边的固定耳配合单颗螺丝完成限位固定，适合在空间紧凑的手持式设备、小型穿戴式智能设备内部使用。输出轴采用单出轴D型切边设计，轴径公差控制在h7级别，和配套的同步轮、齿轮或者联轴器配合时不需要额外做衬套补偿，直接压装就能保证传动的同轴度，避免高速运转时出现轴系跳动的问题。电机端盖采用镀锌钢板冲压成型，端盖和壳体之间采用止口配合定位，装配时不需要反复调整同轴度，止口的配合公差控制在0.02mm以内，能有效保证定子和转子之间的气隙均匀度，减少电机运行时的卡顿和振动噪音。

　　实际选型应用时，这类微型步进电机通常搭配细分型驱动器使用，在低转速运行场景下可以通过细分设置降低运行振动，比如用在小型物料分拣机构的拨料驱动时，设置16细分就能让拨料动作平稳无冲击，避免碰伤表面易刮花的工件。电机本体的绕组采用集中式绕线方式，槽满率控制在75%左右，既保证了绕组的散热空间，也能在有限的本体内径下最大化绕线匝数，提升低速段的输出扭矩。从结构细节来看，电机的输出轴端加装了含油轴承，不需要定期加注润滑脂就能满足上万小时的运行寿命，适合在免维护的民用消费类设备内部使用，减少后期的售后维护成本。轴承和端盖之间采用卡簧限位，能承受一定的轴向负载，在搭配丝杆做直线传动的场景下，不需要额外加装推力轴承就能承受丝杆传动带来的轴向力，简化整套传动机构的结构设计。

　　在做整机结构设计时，这款电机的外形轮廓做了圆弧过渡处理，没有尖锐的边角，在设备内部布线时不会刮伤线材的绝缘层，减少设备内部的安全隐患。电机的整体轴向尺寸控制得非常紧凑，在对安装厚度有严格限制的超薄型设备内部，比如平板式的智能打印设备、薄型自动送料机构里，不需要额外做结构沉台就能直接安装，能有效压缩整机的厚度尺寸。接线端的出线方向可以根据安装需求调整，松开端子座的固定卡扣就能旋转端子的朝向，适配不同方向的走线需求，避免线材过度弯折导致的线芯断裂问题。转子部分采用高性能永磁磁钢，磁钢做了径向充磁处理，磁极分布均匀，电机的步距角精度控制在±5%以内，在开环控制场景下就能满足大部分小型设备的定位精度需求，不需要额外加装编码器做位置反馈，进一步降低整套驱动系统的成本。

　　日常做三维结构校核时，这类电机的模型需要重点核对安装孔的位置度、输出轴的伸出长度、D型切边的方向和深度，以及接线端子的外围避空空间，很多新手工程师在建模时容易忽略接线端子的插拔空间，导致实际装配时接插件无法正常插入，或者线材弯折半径不足影响使用寿命。这款模型的结构细节还原度比较高，法兰面的安装孔倒角、壳体表面的固定压痕、输出轴的端面倒角都做了准确的还原，在做整机装配干涉检查时能直接调用，不需要再单独测绘实物调整尺寸，能大幅缩短结构设计的周期。在做散热仿真时，铝壳的壁厚、端盖的接触面积都和实物一致，仿真得出的温升数据和实际运行时的偏差能控制在10%以内，能给前期的热设计提供准确的参考依据，避免后期样机测试时出现电机过热保护的问题。
