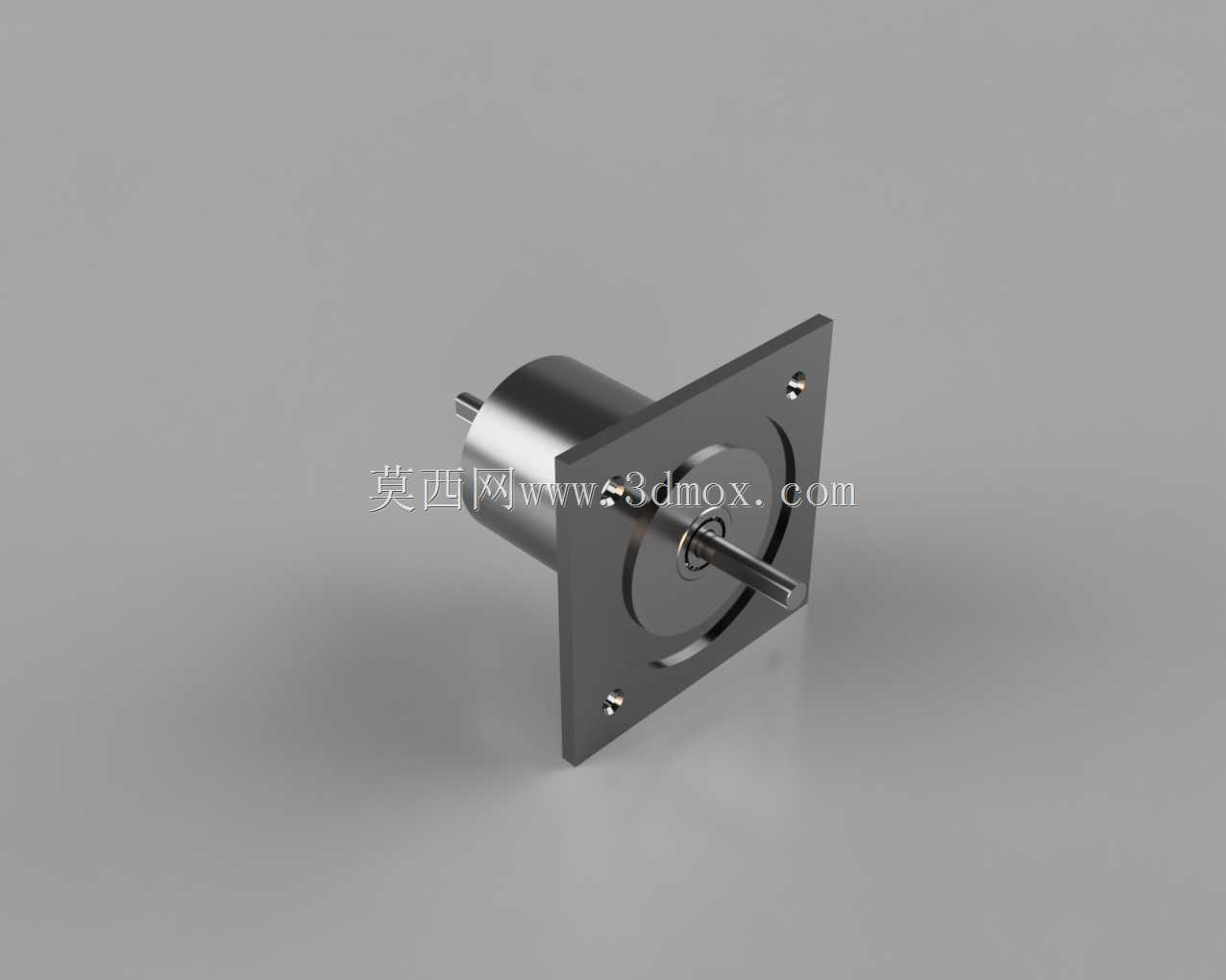

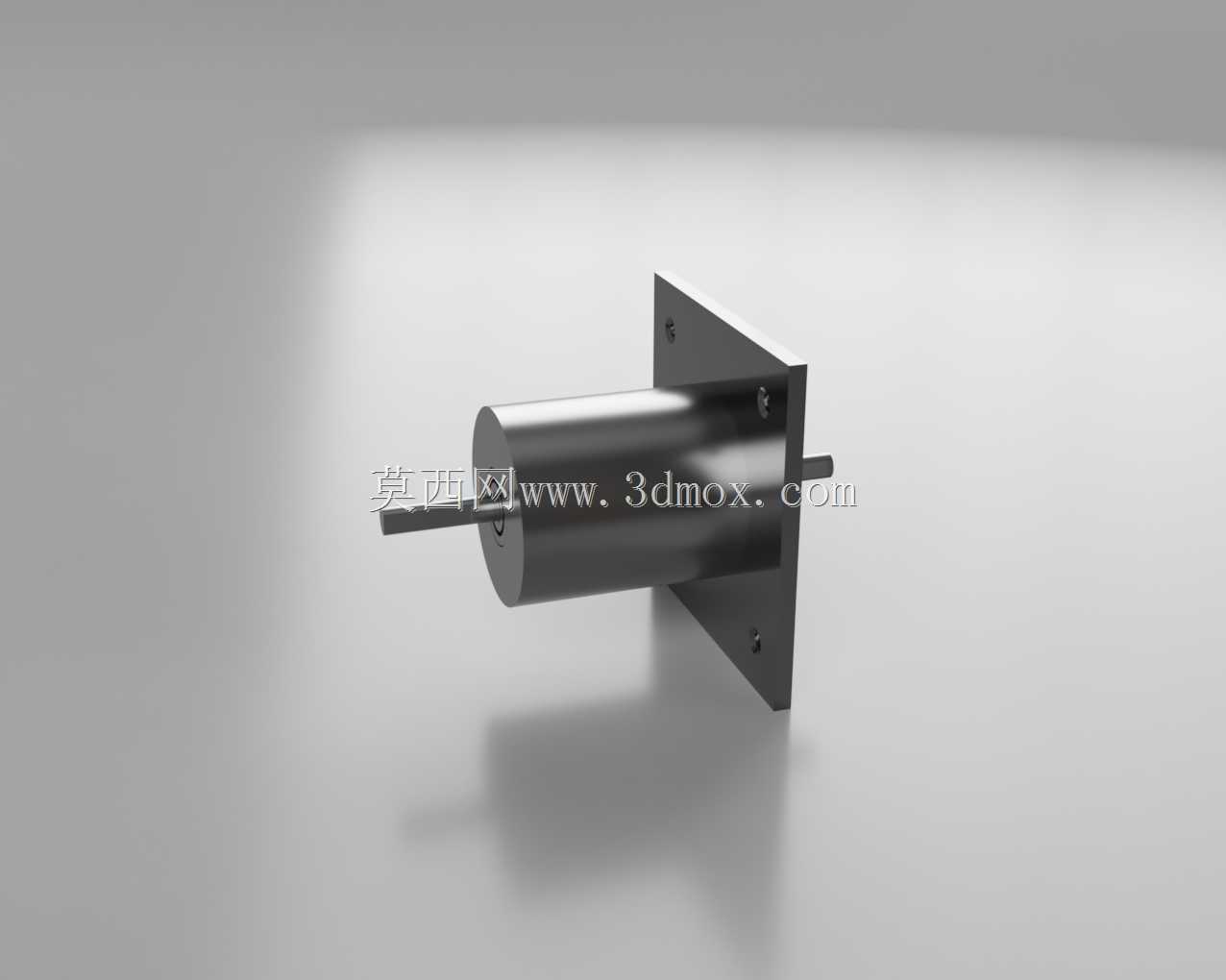

NEMA34法兰安装式开关磁阻步进电机

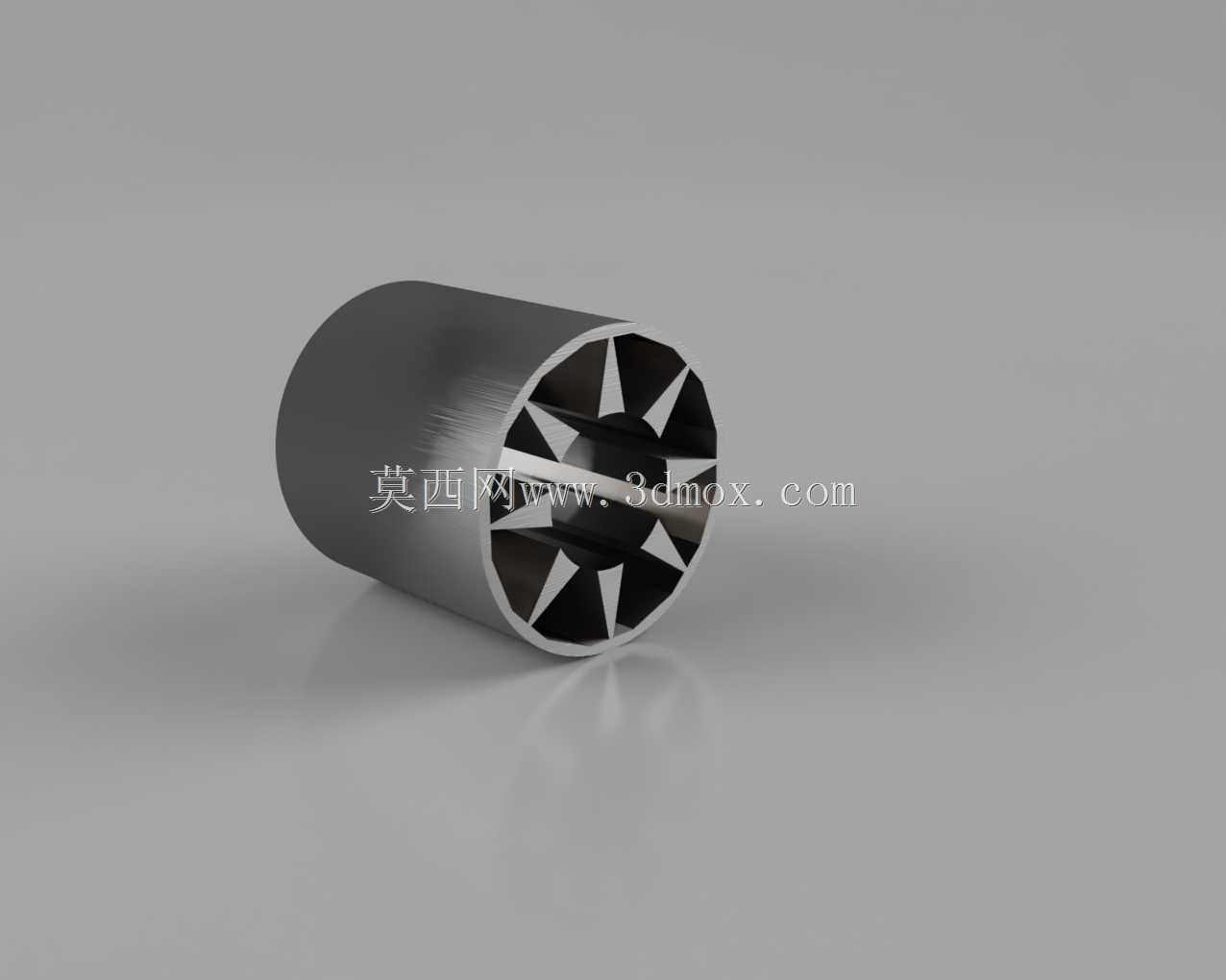

　　这款NEMA34规格的磁阻类步进电机，采用方形法兰安装结构，是自动化传动场景中适配中高扭矩需求的常用动力部件，区别于传统混合式步进电机，开关磁阻结构的转子无永磁体，依靠磁阻最小原理产生切向磁拉力实现转动，在高速运行、高温工况、频繁启停的场景下具备更稳定的性能表现，不会出现永磁体高温退磁的失效问题。

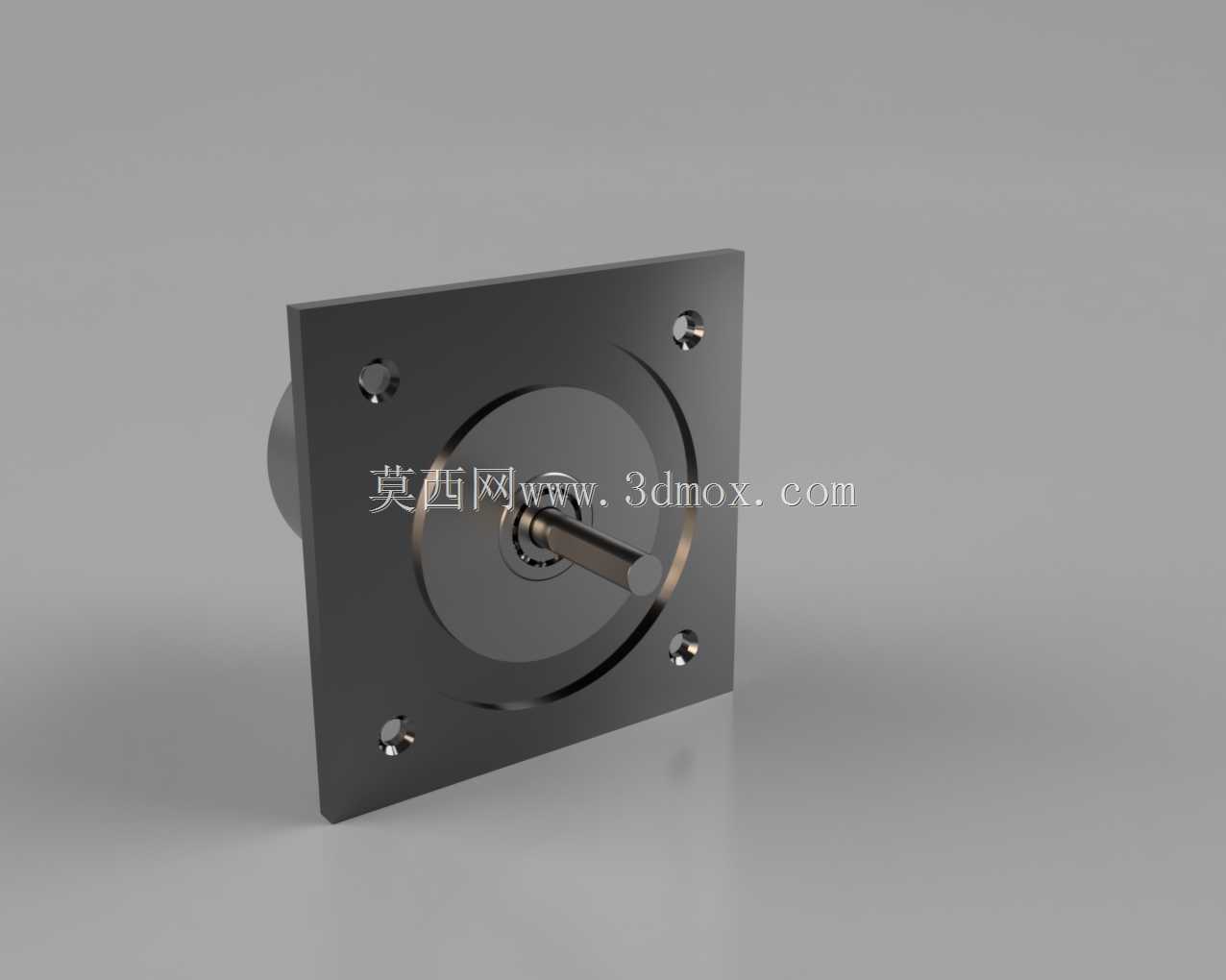

　　从安装边界来看，其方形法兰严格遵循NEMA34安装标准，法兰安装孔位间距、轴伸直径、轴伸长度、机身总长均匹配行业通用安装尺寸，可直接替换同规格的传统步进电机，无需对现有设备的安装板、联轴器、传动连接结构做额外修改，适配性覆盖绝大多数采用86mm法兰电机的自动化设备场景，包括小型输送线的动力驱动、单轴模组的滑台传动、非标自动化设备的工位切换动力、包装设备的送料机构驱动、3D打印设备的运动轴传动、小型数控机床的进给轴驱动等场景。

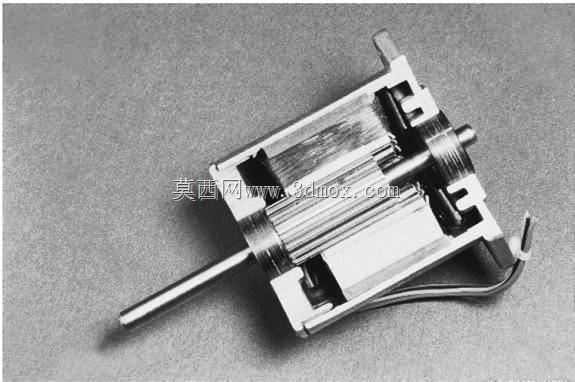

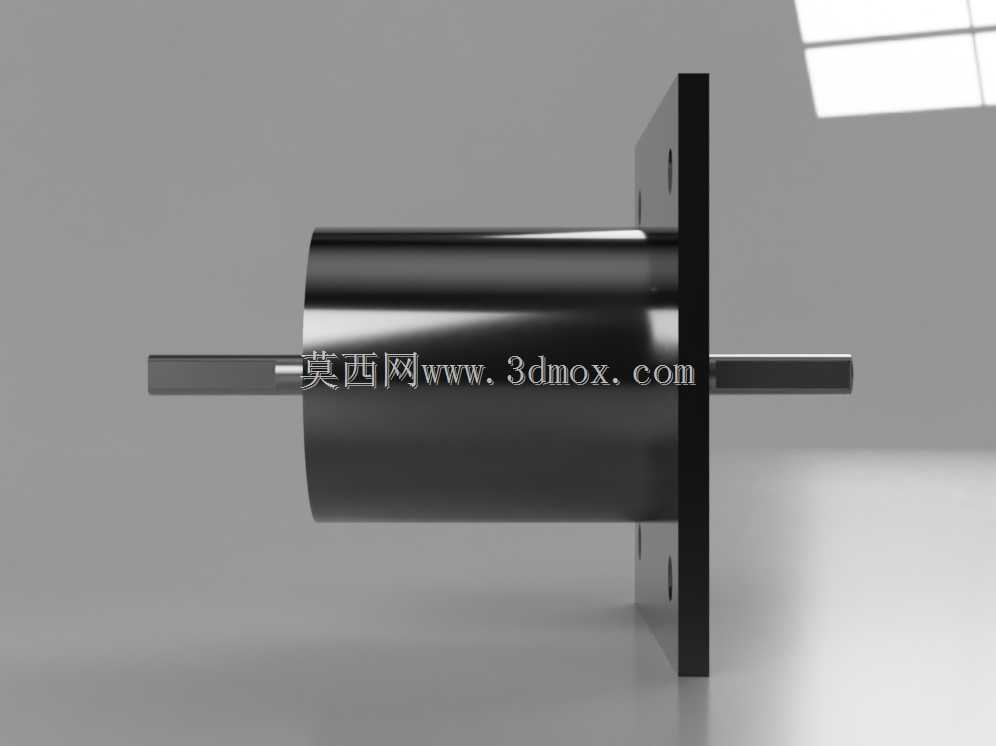

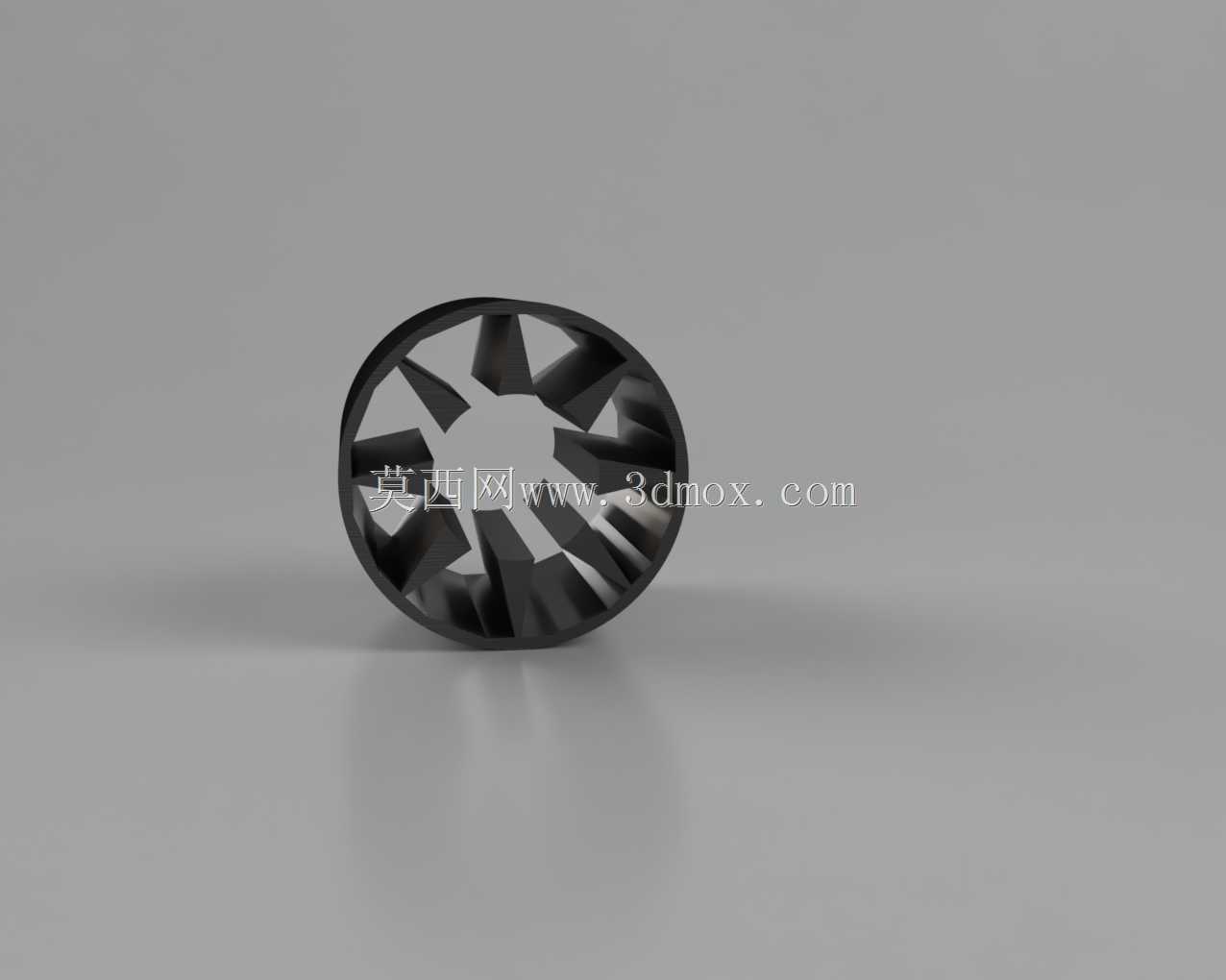

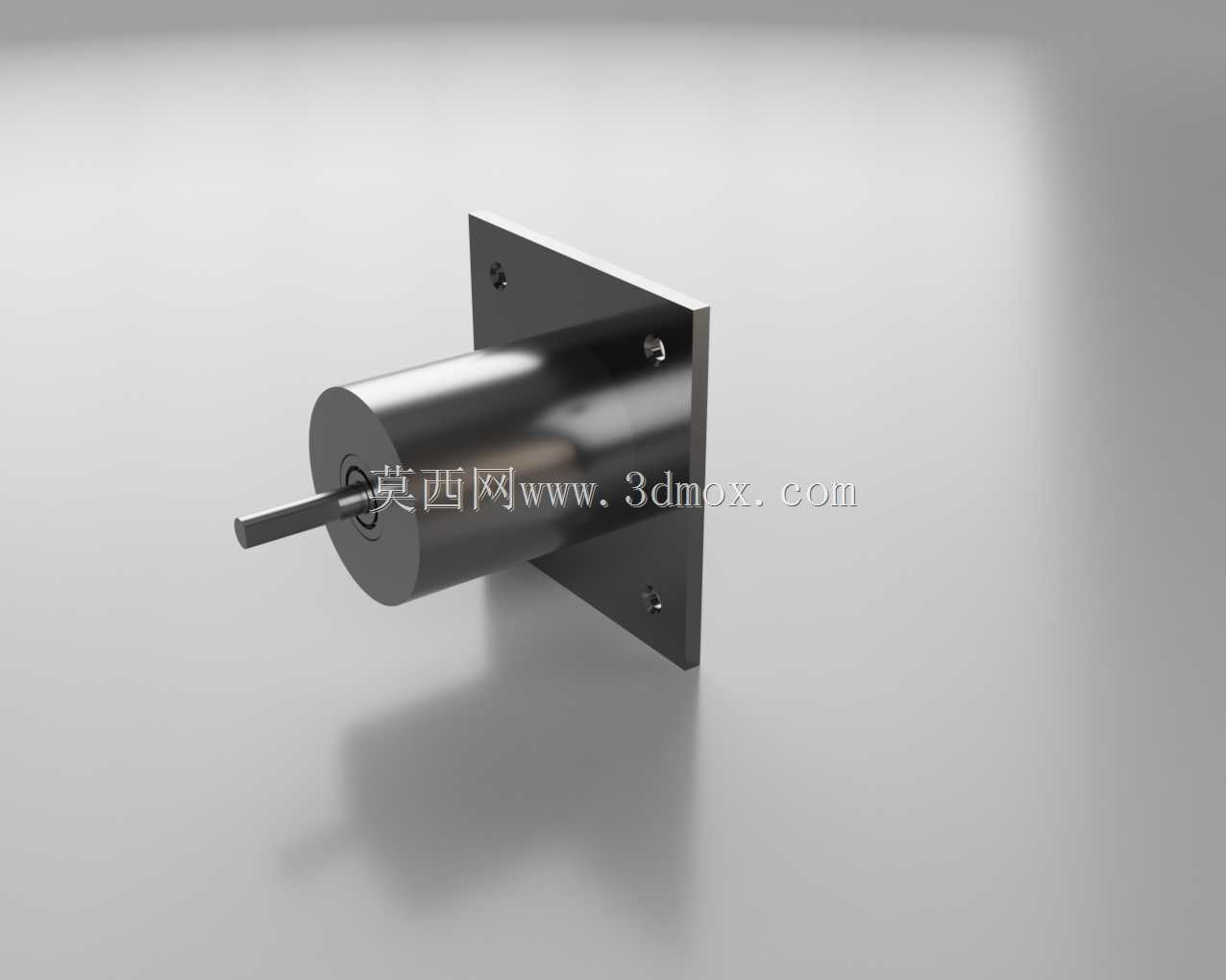

　　设计层面，前端带安装法兰的一体化机壳结构，将定子铁芯、绕组完全包裹在金属机壳内部，既可以为绕组提供防护，避免车间环境中的粉尘、切削液、油污进入电机内部造成绝缘失效，也能通过金属机壳将绕组运行产生的热量传导到安装法兰上，借助设备安装板的金属面辅助散热，提升电机长时间连续运行的负载能力。输出轴采用单轴伸结构，轴端加工有标准的D型切面，可直接与联轴器、同步轮、齿轮等传动件配合，无需额外加工键槽即可传递足够的扭矩，避免传动过程中出现轴与传动件的相对滑动。

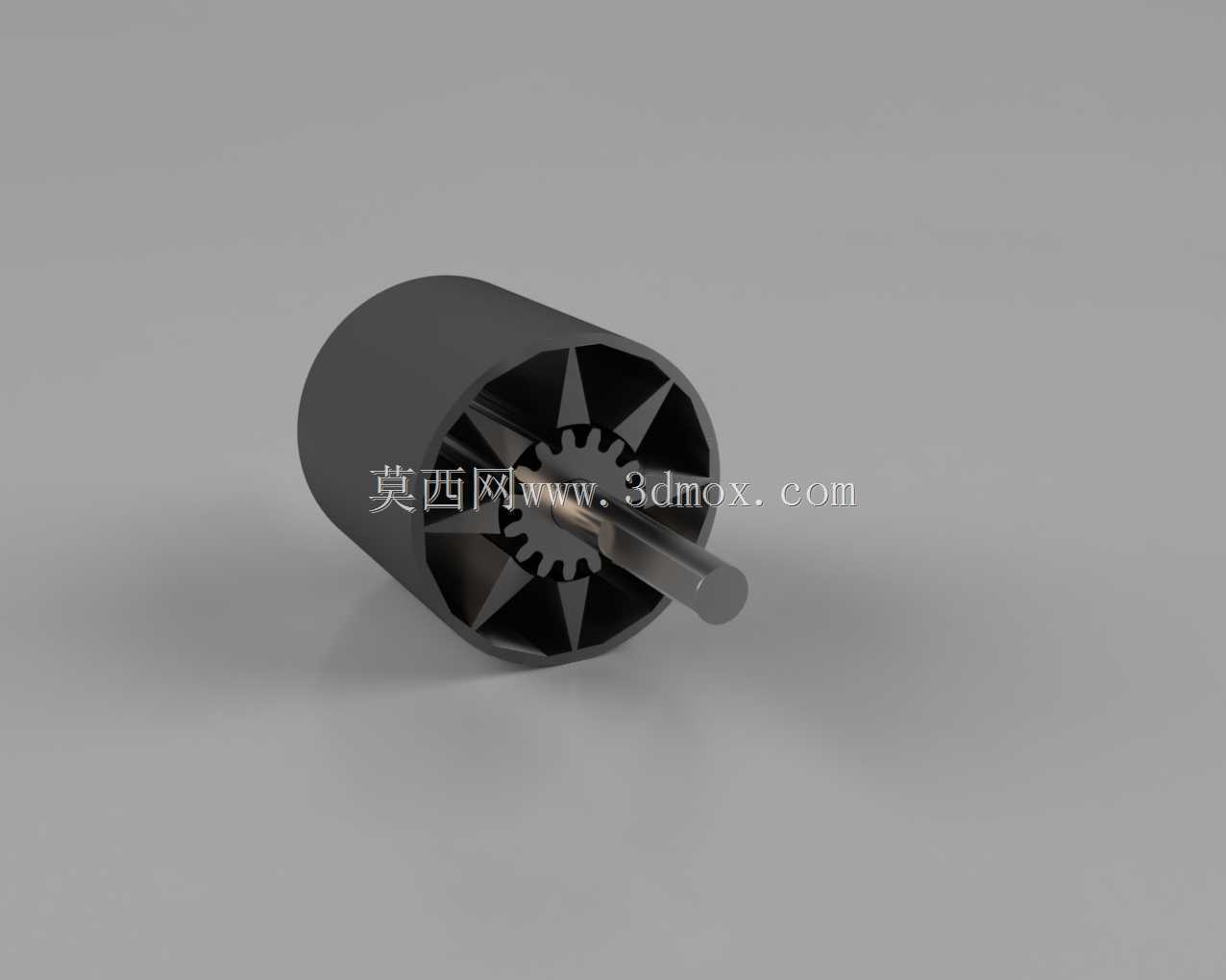

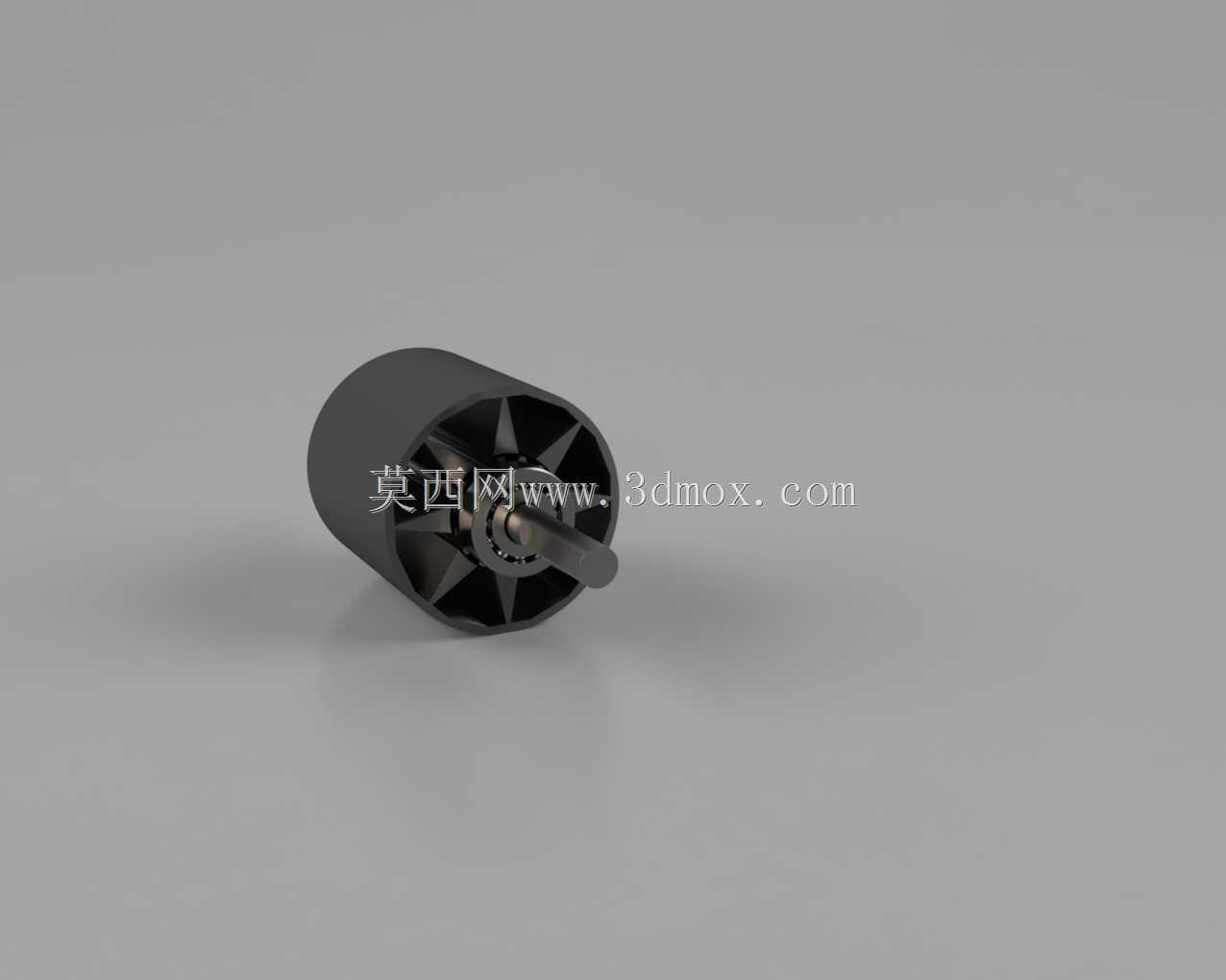

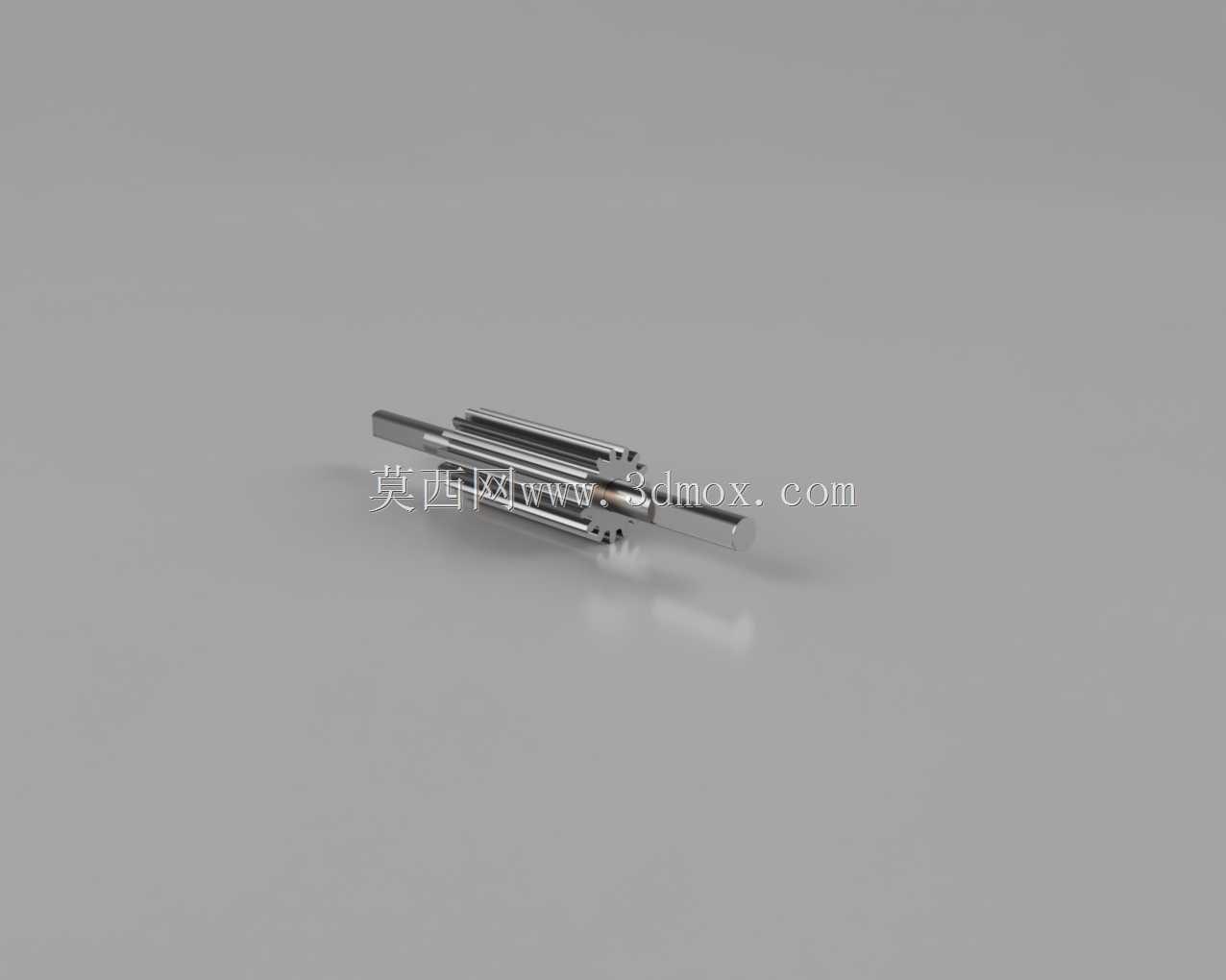

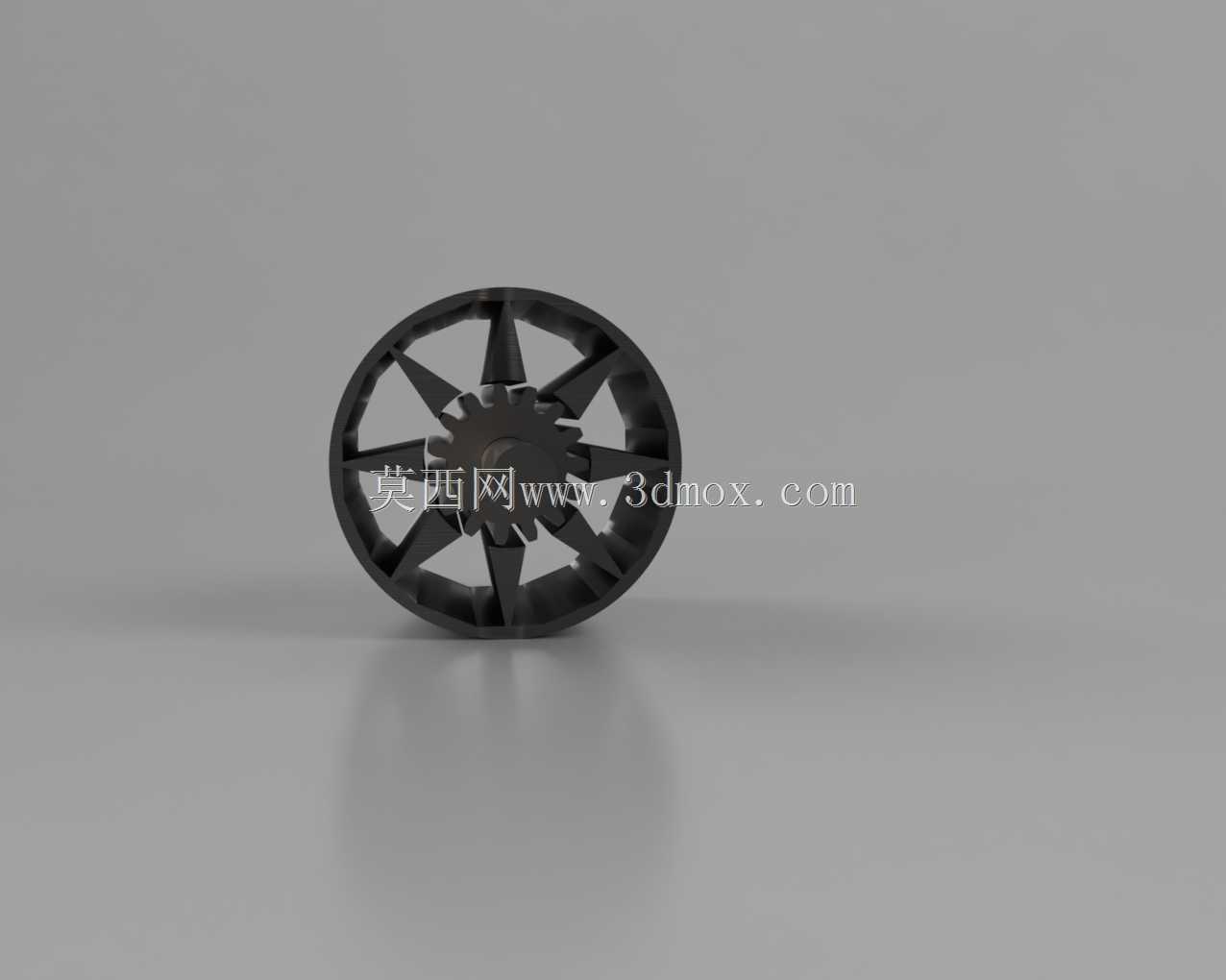

　　功能特性上，开关磁阻结构的步进电机启动扭矩大，低速运行时扭矩波动小，高速运行时扭矩衰减幅度低于同规格混合式步进电机，可在较宽的转速范围内保持稳定的扭矩输出，同时绕组结构简单，相间绝缘可靠性高，在供电电压波动较大的车间环境中也能稳定运行，不会出现因电压波动导致的失步、堵转问题。转子无绕组、无永磁体的结构，使得电机的转动惯量更小，动态响应速度更快，适配需要频繁正反转、快速启停的工位动作，比如自动化分拣设备的摆杆驱动、贴标设备的标签送进驱动、检测设备的工位转盘驱动等场景，能够快速完成动作响应，提升设备的运行节拍。

　　实际选型应用中，需要注意匹配对应的驱动器参数，开关磁阻电机的驱动逻辑与传统混合式步进电机存在差异，需适配专用的磁阻电机驱动器，根据实际负载的扭矩需求、运行转速范围设置对应的电流参数、细分参数，确保电机运行在最佳效率区间。安装时需保证法兰安装面与设备安装板的平面度，避免安装面倾斜导致电机轴与传动部件不同心，造成轴承受力异常、运行噪音增大、轴承寿命缩短的问题；轴伸与传动件的配合需保留合理的间隙，避免过盈配合导致轴承受额外的轴向力，长期运行造成轴承损坏。

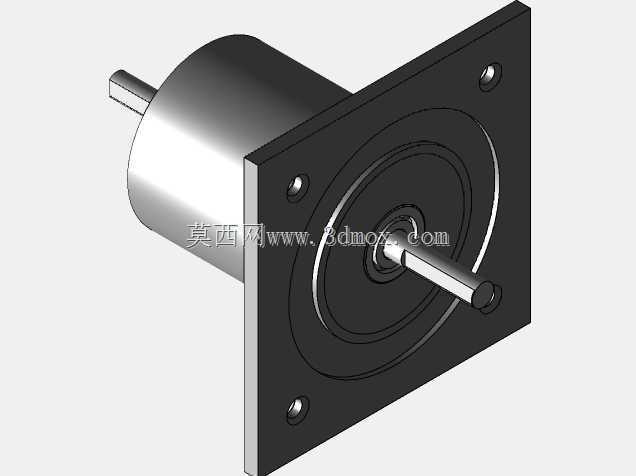

　　在结构设计参考层面，这款电机的建模完整还原了法兰安装面的倒角、安装孔的沉台结构、机壳表面的散热纹理、轴伸的D型切面细节，可直接用于设备整体装配的干涉检查，验证电机与周边结构件的安装间隙，避免实际装配时出现结构干涉问题；也可作为电机选型的三维参考模型，在设备设计阶段直接导入装配体，匹配对应的安装板、传动件、走线空间的布局设计，减少设计阶段的重复建模工作量，提升设备整体设计的效率。
