小型法兰安装伺服电机结构设计

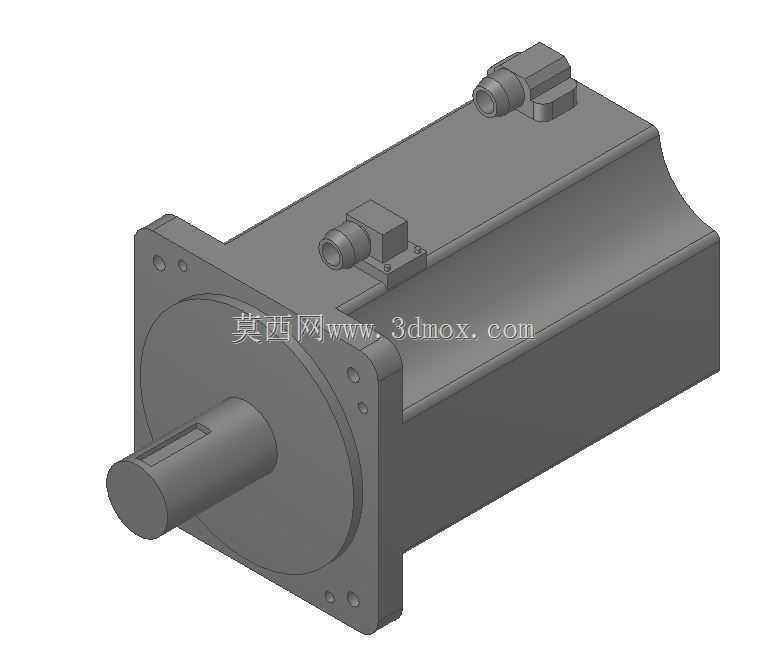

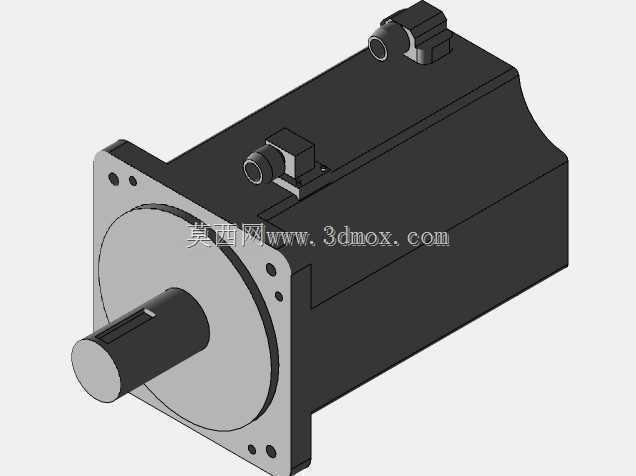

　　在自动化产线传动布局、小型数控设备进给单元、精密检测平台位移驱动这类对动力输出精度、响应速度有明确要求的场景中，这类小规格伺服电机是核心动力执行部件。不同于普通异步电机侧重恒定转速下的大功率输出，该类伺服电机的核心作用是接收控制系统的脉冲指令，精准输出对应转速、转角与扭矩，实现负载端的位置、速度闭环控制，常见于电子装配设备的送料轴、小型包装机械的拉膜辊驱动、3C检测设备的探针位移模组等安装空间紧凑、控制精度要求高的工位。从结构设计逻辑来看，该电机采用方形本体搭配前端法兰安装的结构形式，本体外壳做了平整化处理，既可以通过前端法兰的安装孔与设备安装板实现端面定位锁紧，也可依托方形壳体的平面加装侧装固定支架，适配不同的设备安装空间约束。

　　输出轴采用带键槽的圆柱轴设计，能够通过平键传递输出扭矩，避免轴与联轴器、同步带轮等传动连接件之间出现打滑空转，保证扭矩传递的可靠性；轴伸长度与直径做了比例适配，既可以搭配刚性联轴器直接连接负载丝杠，也可通过同步轮、齿轮实现间接传动，适配不同的传动链路设计需求。电机本体上预留的两个接线端口分别对应动力供电与编码器信号反馈，端口位置做了凸起式防护结构，避免布线时线缆弯折过度导致的线芯断裂，同时端口朝向与本体侧面平行，不会额外增加电机轴向的安装尺寸占用，方便在狭窄的设备腔体内完成布线作业。设计过程中对安装边界做了明确的比例约束：前端法兰的安装孔位采用圆周均布形式，孔位间距与法兰外径匹配通用小型伺服的安装尺寸规范，

　　能够直接替换同功率等级的同规格产品，无需重新加工设备安装板；本体的方形截面尺寸控制在紧凑范围内，在多轴并排安装的场景下，相邻电机之间不会出现空间干涉，可有效缩减设备整体的布局体积。后端壳体做了平滑过渡处理，没有额外的凸起结构，在安装空间进深有限的场景下，无需为电机后端预留过多的避让空间。从功能特性上看，该结构的伺服电机转动惯量匹配小规格负载的运动需求，加减速响应速度快，能够满足频繁正反转、快速启停的工况要求，本体外壳的平整结构也方便加装散热筋或者外置散热风扇，在长时间连续运行的工况下保证散热效率，避免温升过高导致的输出扭矩衰减。
