航空类曲面流线型机械结构设计方案

　　在航空装备的结构研发环节，这类曲面流线型部件的设计，核心要平衡气动效率、结构强度与装配兼容性，不能只追求外观的顺滑度而忽略实际工况下的受力表现。从实际应用场景来看，这类部件多用于小型通航飞行器的机身局部整流段、或者实验类航空装置的外露功能段，在飞行过程中需要直面高速气流的冲击，既要降低气流经过时产生的摩擦阻力与压差阻力，还要为内部搭载的管线、小型功能组件提供足够的安装空间，同时不能和周边的舵面、连接支架产生运动干涉。

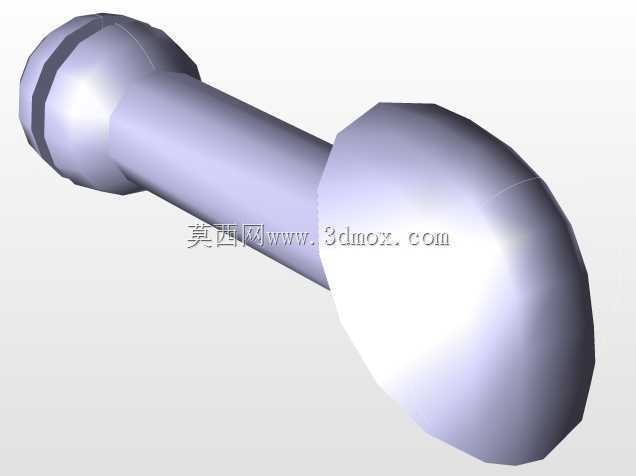

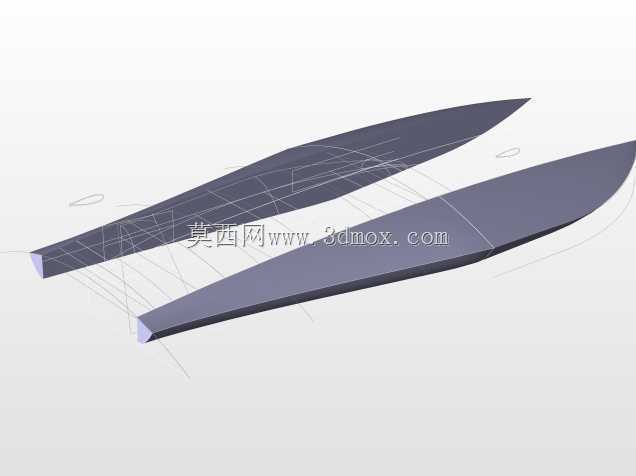

　　做这类结构的三维设计时，首先要梳理的是安装边界条件：部件和机身主体的连接端需要预留标准的法兰贴合面，贴合面的平面度公差要控制在0.1mm以内，保证连接后不会出现阶差，避免额外的气动干扰；部件整体的外轮廓曲面要做连续性检查，G2连续是基础要求，尤其是曲面衔接的棱线位置，不能出现曲率突变，否则在高速气流下会产生局部紊流，不仅增加飞行阻力，长期使用还会在突变位置产生应力集中，缩短部件的疲劳寿命。

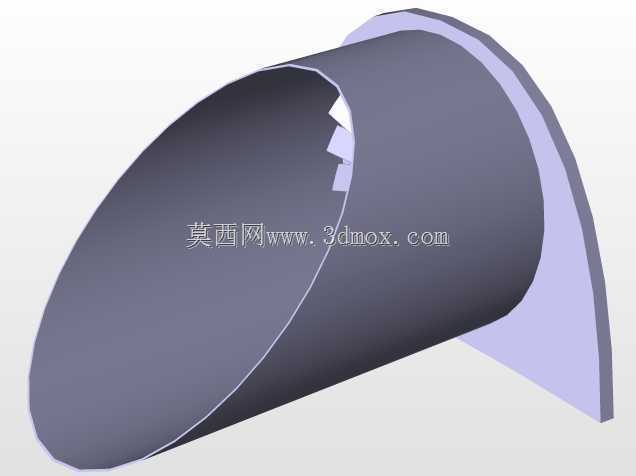

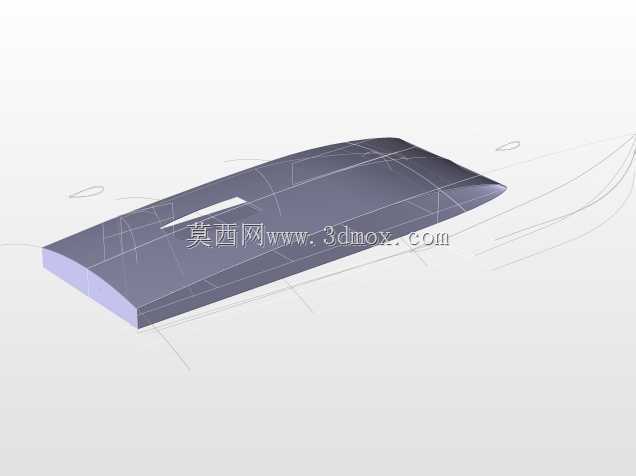

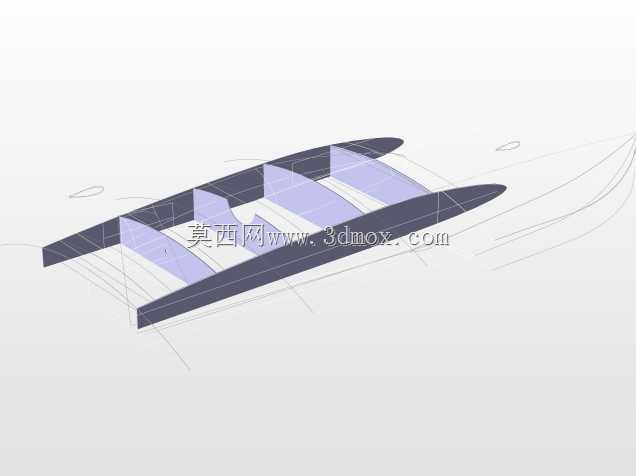

　　从功能特性上看，这个结构采用了半包覆式的腔体设计，内部的加强筋布局没有采用传统的横竖正交形式，而是顺着气流流向、结合主受力路径做了随形排布，这样既可以在不额外增加壁厚的前提下提升整体结构刚度，减少飞行过程中的结构振动，还能避免筋板位置形成内部气流涡旋，要是这个部件需要承担部分气流导流的功能，这种随形筋的设计也不会干扰内部的流道效率。部件侧面预留的条状开口，不是随意开设的减重槽，而是对应内部传感器、或者小型操纵连杆的避让位，开口边缘都做了1.5mm的圆角过渡，同时在开口内侧设计了局部加厚的安装凸台，用来固定开口的密封盖板，防止飞行过程中气流灌入腔体内部产生额外的阻力，也避免雨水、灰尘进入内部侵蚀元器件。

　　设计思路上，一开始做草绘阶段就要把气动外形的控制点和结构安装的硬点结合起来，不能先画完曲面再去凑安装位置，那样很容易出现曲面为了避让安装位产生局部凹陷，破坏整体的流线型。具体来说，先确定前后两端的连接基准面，前端的连接面要和前序部件的末端型面完全匹配，后端的连接面要给后续的舵面或者尾段留出足够的转动间隙，单边间隙不能小于3mm，防止飞行过程中结构受载产生形变后出现运动卡滞。整体的外形尺寸要适配对应飞行器的机身截面，最大截面尺寸不能超过机身主体的最大宽度，否则会额外增加整机的迎风面积；部件的整体长度要结合重心位置做匹配，不能因为加装这个部件导致整机的重心偏移超出允许范围，一般来说这类整流部件的重量要控制在整体机身段重量的8%以内，所以建模的时候就要对壁厚做梯度设计，受力大的连接端壁厚设置为2.5mm，中间的曲面段壁厚可以降到1.5mm，在保证强度的前提下尽可能控制重量。

　　另外，这类部件的建模过程中，要提前考虑后续的加工工艺性，如果是采用复合材料铺层成型，曲面的拔模斜度要控制在1度以上，不能出现负角的倒扣结构，否则模具脱模的时候会损伤部件表面；如果是采用金属铣削加工，就要在内部筋板和外壁的衔接位置预留R2的加工圆角，避免刀具加工的时候出现清根困难，也减少应力集中的风险。部件表面的接缝位置，要设计成阶梯式的搭接结构，而不是平面对接，这样可以减少气流从接缝处渗入，同时也能提升连接位置的密封性能。在做结构校验的时候，不能只做静态的受力分析，还要结合飞行工况下的振动频率做模态分析，确保部件的固有频率避开发动机的常用振动频率区间，防止飞行过程中产生共振，导致结构疲劳损坏。实际装配的时候，部件上的所有安装孔位都要和相邻部件做同轴度校验，位置度公差控制在0.2mm以内，避免装配的时候出现强制拧紧的情况，导致部件产生内应力，在后续使用过程中出现形变甚至开裂。
