精密机械陀螺仪支撑基座结构设计

　　这款陀螺仪支撑基座是惯性传感单元的核心承载结构件，在航空航天姿态控制、工业设备振动监测、高端装备姿态校准场景中承担核心部件定位、抗冲击载荷传递、安装基准统一的关键作用。从实际工程应用来看，该类基座需要在持续振动、温度交变、多向冲击的工况下保持安装面的形位公差稳定，避免内部陀螺转子、传感组件出现定位偏移，直接决定惯性测量单元的零偏稳定性与测量精度。

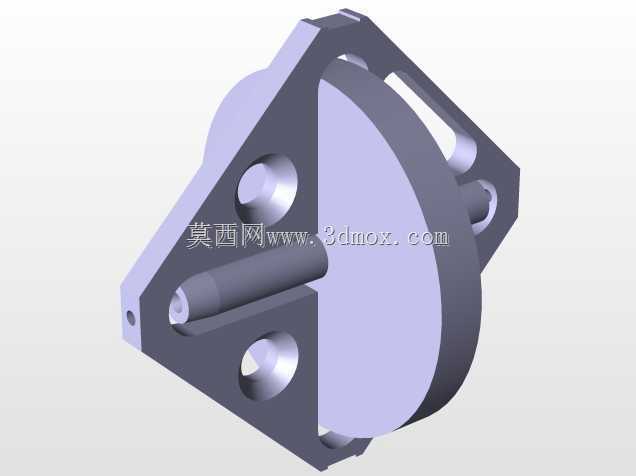

　　从结构设计逻辑来看，该基座采用一体化铣削成型的构型思路，主体分为半圆承载腔与三角安装翼两个功能区域，半圆腔体用于嵌套陀螺核心的转子组件与传感模块，内壁设置的环形定位止口可实现核心组件的轴向定位，避免高速转动下的轴向窜动；腔体侧壁预留的多个通孔分别对应走线、定位销穿装、紧固件锁紧的功能需求，不同孔径的通孔做了沉头设计，保证紧固件安装后端面不超出基座外轮廓，避免与外围防护结构产生干涉。三角构型的安装翼是整个基座与外部设备连接的核心界面，三个角部分别设置了贯穿安装孔，孔位分布遵循三角形稳定原理，可在三个固定点上均匀传递外部载荷，减少安装面的应力集中；安装翼与半圆腔体的过渡区域做了大圆弧过渡处理，避免铣削加工过程中出现应力集中导致的零件变形，同时也能在承受冲击载荷时分散应力传递路径，降低结构断裂风险。

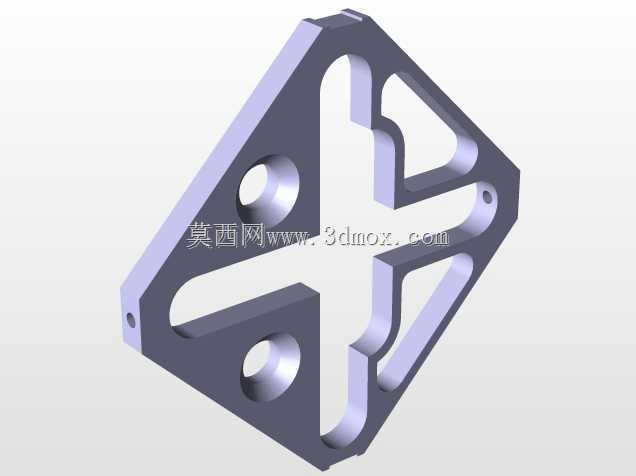

　　在安装边界与尺寸适配层面，该基座的半圆腔体直径与常规中型机械陀螺仪的转子组件外径适配，腔体深度满足核心组件嵌套后端面与基座端面齐平的装配要求，三个安装孔的孔距符合通用惯性测量单元的安装孔位标准，可直接适配多数工业级姿态传感模块的安装接口，无需额外做转接板设计。基座的整体厚度经过载荷校核，在满足100g冲击载荷下结构形变量小于0.01mm的前提下，做了多处轻量化镂空设计，在安装翼非承载区域、腔体侧壁非定位区域去除冗余材料，在保证结构刚性的同时降低整体重量，适配对载荷重量敏感的机载、车载应用场景。

　　从功能特性来看，基座上设置的多个凸台与定位孔分别对应陀螺内部的轴承座安装、电路板固定、阻尼元件定位的需求，每个安装面都设计了对应的定位基准，装配时可通过定位销实现各组件的快速对位，减少装配调试的时间成本；基座侧面的横向凸轴结构用于安装外接的信号接插件，凸轴的外径与常规航空接插件的安装内径匹配，接插件安装后可通过轴肩实现轴向定位，避免线缆拉扯时接插件松动导致的信号传输故障。在实际选型应用中，该结构可直接作为中精度机械陀螺仪的承载基座使用，也可根据具体的工况需求调整安装孔位尺寸、腔体深度参数，适配不同规格的陀螺核心组件，其一体化的结构设计减少了装配环节的零件数量，降低了多零件装配带来的累积误差，提升整个传感单元的长期工作稳定性。
