航空用三角支撑连接支架结构

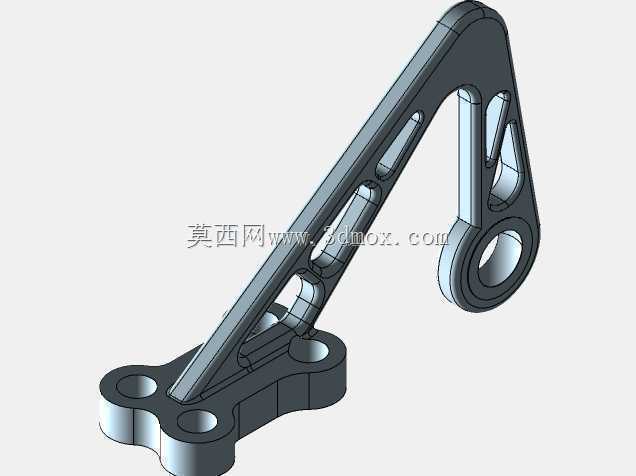

　　该支撑连接构件主要应用于轻型通航飞机机身与操纵系统的连接点位，承担飞行过程中交变载荷传递、部件位置固定的核心作用，在小型固定翼飞机的副翼操纵链路、尾翼支撑结构中都能见到同类结构的应用，区别于普通地面设备的支撑件，这类航空用支架需要在严苛的重量限制下满足足够的强度冗余，同时还要适配机身内部狭窄的安装空间，避免与周边管路、线束、操纵钢索产生运动干涉。从结构设计逻辑来看，整体采用三角桁架式的承力布局，底部设置两个同轴的安装孔位，用于与机身内部的预埋安装座通过螺栓刚性连接，上端的单耳带衬套孔位则用于连接操纵摇臂或者相邻的支撑连杆，斜向布置的主承力梁沿着载荷传递的最优路径布置，尽可能缩短力的传递距离，减少不必要的材料冗余。

　　为了进一步降低结构重量，主承力梁的腹板区域做了多组异形镂空处理，镂空的边缘全部做了圆弧过渡，避免应力集中在尖锐边角处产生疲劳裂纹，所有的安装孔位周边都做了局部加厚的凸台结构，既可以保证螺栓连接时的挤压强度，也能避免孔位周边在反复拆装过程中出现磨损变形。在安装边界的设计上，底部两个安装孔的中心距严格匹配机身安装座的孔位公差，孔内预留了衬套压装的余量，安装后支架的整体外轮廓不会超出周边30mm的安全间隙范围，上端连接孔的轴线与底部安装面的夹角经过反复校核，保证连接后的操纵连杆运动过程中不会与支架本体产生卡滞。结构的壁厚设计遵循等强度原则，主承力路径上的壁厚保持在均匀的3mm区间，非承力区域的腹板壁厚适当减薄，

　　所有的外轮廓棱边都做了R1以上的圆角处理，既可以减少机加工过程中的刀具磨损，也能降低零件在使用过程中因为应力集中产生的断裂风险。从实际使用场景出发，这类支架在飞机地面维护时需要具备良好的拆装便利性，底部的两个安装孔位周边预留了足够的扳手操作空间，不需要拆解周边其他部件就可以完成螺栓的紧固与更换，上端的连接孔内可以根据使用需求压装不同材质的衬套，在需要频繁转动的连接点位使用自润滑衬套，在刚性固定的点位使用钢质衬套，适配不同的安装需求。在结构验证阶段，这类支架需要通过静力加载测试，模拟飞行过程中最大过载下的载荷情况，保证结构变形量在允许的范围内，同时还要通过疲劳振动测试，模拟发动机运转、气流颠簸产生的交变振动载荷，

　　确保结构在全寿命周期内不会出现疲劳失效。镂空结构的设计除了减重之外，也可以让安装过程中穿过支架区域的线束、管路获得更好的固定空间，维护人员可以通过镂空区域观察到后方部件的连接状态，不需要完全拆解支架就可以完成部分检查工作。整体结构没有采用复杂的曲面造型，所有的加工面都适配常规的三轴铣削加工工艺，不需要特殊的工装夹具就可以完成加工，有效控制零件的制造成本，同时加工后的零件表面不需要做复杂的处理，只需要做阳极氧化或者喷丸强化就可以满足使用要求，适配航空零件小批量生产的需求。
