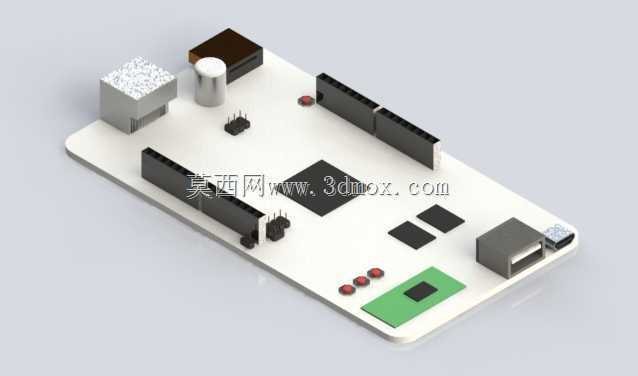

pcDuino开源开发板结构设计方案

　　在嵌入式开发与电子原型验证场景中，这类主控开发板是连接底层硬件与上层代码的核心载体，常被用于物联网节点搭建、小型智能设备原型开发、教学实验验证等场景，其结构设计的合理性直接影响外设拓展效率、焊接装配难度与长期使用稳定性。本次设计的开发板结构，优先考虑了创客与工程人员的实际使用习惯，将常用的USB接口布置在板边侧方位置，插拔数据线时不会与上方堆叠的拓展模块产生干涉，板端预留的多组排针座采用标准2.54mm间距设计，能够直接兼容市面上绝大多数通用拓展板、传感器模块，无需额外制作转接线缆即可完成快速拼接。设计过程中先梳理了核心功能区的排布逻辑，将主控芯片放置在板卡中心区域，周边预留足够的铺铜空间用于散热，

　　避免长时间高负载运行时芯片热量堆积导致运行不稳定；电源输入模块单独布置在板卡一角，与高频信号走线区域做了物理分隔，减少电源纹波对模拟信号采集的干扰；板载的功能按键、状态指示灯全部布置在板卡边缘的可视可触区域，调试过程中无需挪动外接模块即可直接观察运行状态、触发复位操作。从安装边界来看，板卡整体采用矩形轮廓，四角预留了标准安装孔位，孔位间距匹配通用亚克力外壳、3D打印外壳的固定尺寸，既可以通过铜柱堆叠固定在多层项目结构中，也可以直接嵌入到定制设备的壳体内部，安装时不会与周边的接线端子、固定结构产生位置冲突。板卡表面的元件高度做了统一管控，最高的元件为板端的USB接口与电源接口，高度控制在常规拓展排针的高度范围内，当堆叠拓展板时，

　　上层板不会与板载的高元件发生挤压碰撞，底部预留的间隙能够满足波峰焊的生产工艺要求，批量生产时无需额外定制特殊治具即可完成焊接加工。考虑到实际使用中用户经常会反复插拔排针上的接线，排针座的固定位置做了局部加强设计，在焊盘区域增加了额外的固定铜皮，减少反复插拔导致的焊盘脱落问题；板边的走线全部做了圆角处理，避免生产分板时出现应力集中导致的板边开裂。在功能分区的细节上，模拟信号采集区域与数字信号输出区域做了明确的物理分隔，两个区域的接地路径单独走线最终单点共地，减少数字信号跳变时对模拟采样精度的影响，板载的存储模块布置在距离主控芯片最短的走线位置，减少高速信号的传输损耗，提升数据读写的稳定性。对于需要外接天线的无线模块场景，

　　板端预留的天线接口位置避开了金属接口与高频走线区域，减少信号屏蔽导致的无线传输距离衰减问题。这类开发板的结构设计不需要追求过度紧凑的尺寸，而是要在有限的板面积内平衡元件排布、散热空间、安装便利性、拓展兼容性多个维度的需求，实际使用中用户往往会根据项目需求自行焊接额外的功能模块，因此在元件间隙预留了足够的手工焊接操作空间，即使是新手用户也能顺利完成元件补焊与改装。板卡的边缘做了倒角处理，拿取时不会被尖锐的板边划伤，安装孔位内部做了非金属化处理，避免固定铜柱与板上走线发生短路。从装配流程来看，所有的贴片元件都布置在板卡的同一面，插件元件布置在另一面，能够适配单面贴片加波峰焊的批量生产流程，降低生产加工的成本与工序复杂度，生产过程中不需要翻板即可完成大部分元件的焊接作业。
