咖啡浇头成型用异形冲压模具结构

　　在现制饮品门店的标准化出品流程里，咖啡浇头的成型一致性直接影响意式浓缩萃取时的水流分布，这款模具正是为批量冲压成型咖啡粉碗配套的咖啡浇头滤片设计的专用工装。从实际使用场景来看，这类模具多安装在小型台式冲床上，适配厚度0.15-0.2mm的304不锈钢带料连续冲压作业，单工位单次行程即可完成一片滤片的冲裁与成型，单小时产能可稳定在1200片以上，完全满足连锁咖啡品牌耗材的批量供应需求。

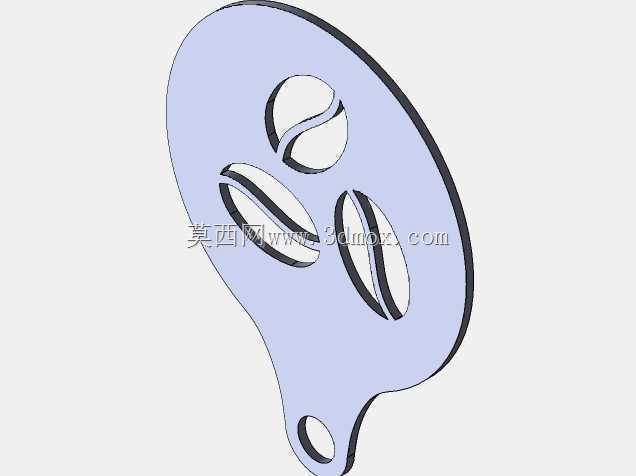

　　从结构设计逻辑来看，模具的型腔轮廓完全匹配商用58mm规格粉碗的内部弧度，整体非对称的水滴形外形并非随意设计，而是对应粉碗内粉层的水流引导路径：三个带咖啡豆造型的镂空区域，分别对应萃取时的中心注水点与两个周向分流点，镂空边缘做了0.03mm的圆角过渡，避免冲压时出现料带撕裂，同时保证成型后的滤片边缘无毛刺，不会在萃取过程中脱落异物混入咖啡。模具下端的小圆孔为定位挂孔，成型后的滤片可通过该孔穿杆收纳，也可在自动上料的冲压产线上作为定位基准，配合导正销实现带料的精准送进，送进步距误差可控制在0.02mm以内，避免出现冲偏导致的废品。

　　安装边界方面，这款模具的上模座安装孔距为65mm，适配常见的10吨及以上吨位的开式可倾冲床，模架闭合高度为120mm，调节冲床滑块行程时需保证开模状态下卸料板与下模刀口的间隙保持在1.5倍料厚以上，避免带料送进时出现剐蹭。模具的刀口部分采用Cr12MoV材质淬火处理，硬度达到HRC58-62，连续冲压10万冲次内无需修磨刀口，长期使用后仅需更换刀口镶件即可恢复精度，维护成本远低于整体式模具。

　　从功能特性上看，模具的卸料板采用弹性卸料结构，内置6根等距分布的矩形弹簧，合模时弹簧预压量为5mm，可在冲裁完成后快速将带料从凸模上脱下，避免带料随凸模上行出现变形。成型凸模的曲面部分采用五轴加工中心一次成型，曲面轮廓度公差控制在0.01mm以内，保证冲压出的滤片与粉碗内壁完全贴合，不会出现边缘漏粉导致的萃取通道短路问题。镂空区域的冲头采用挂台固定结构，冲头与固定板的配合间隙为0.005mm，长期冲压下不会出现冲头偏移，保证每个镂空孔的位置度符合设计要求。

　　在实际生产调试中，需要注意冲裁间隙的调整：针对0.2mm厚的304不锈钢带，凸凹模的单边间隙需控制在0.012-0.015mm之间，间隙过大会导致滤片边缘出现明显毛刺，需要额外增加去毛刺工序，间隙过小则会加速刀口磨损，降低模具使用寿命。试模时需先采用手动盘车的方式验证合模顺序，确认凸模进入凹模的深度为1mm左右，再启动设备进行连续冲压，首件需检测滤片的外形轮廓、镂空位置、平面度三个核心尺寸，平面度需控制在0.05mm以内，避免滤片放入粉碗后出现翘边，影响萃取效果。

　　这类模具的设计难点在于异形曲面与镂空特征的位置匹配，不同于常规圆形滤片的对称结构，这款非对称的水滴形滤片需要在成型过程中控制料流的走向，避免曲面成型时出现料带拉扯导致的镂空孔变形。设计阶段通过有限元模拟了冲压过程中的料带应力分布，在应力集中的曲面转角位置增加了0.1mm的工艺补偿量，有效避免了成型时的料片开裂问题，试模阶段的成品率可稳定在98%以上，无需后续的整形工序。
