基于CATIA设计的冲压工具装配结构

　　这套冲压工具组件主要应用于金属板材冷冲压加工场景，覆盖家电钣金件、汽车小型覆盖件、五金通用配件的冲裁、成型工序，可直接适配常规开式单点压力机的工作台安装接口，作为压力机作业端的核心执行工装完成板料的批量冲压加工。从实际生产用途来看，该组件承担冲压作业中上模下行导向、合模压力均匀传递、冲压成型后上下模分离复位的核心功能，可完成薄钢板、铝合金板等常见冲压板材的落料、冲孔、浅拉伸类作业，适配0.5-3mm厚度的常规冷轧板冲压加工需求。

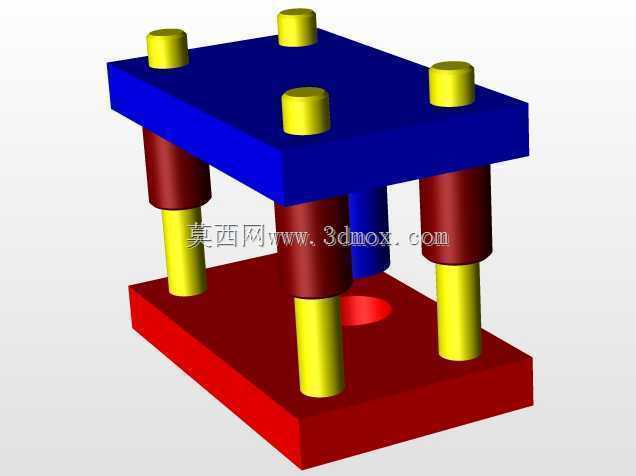

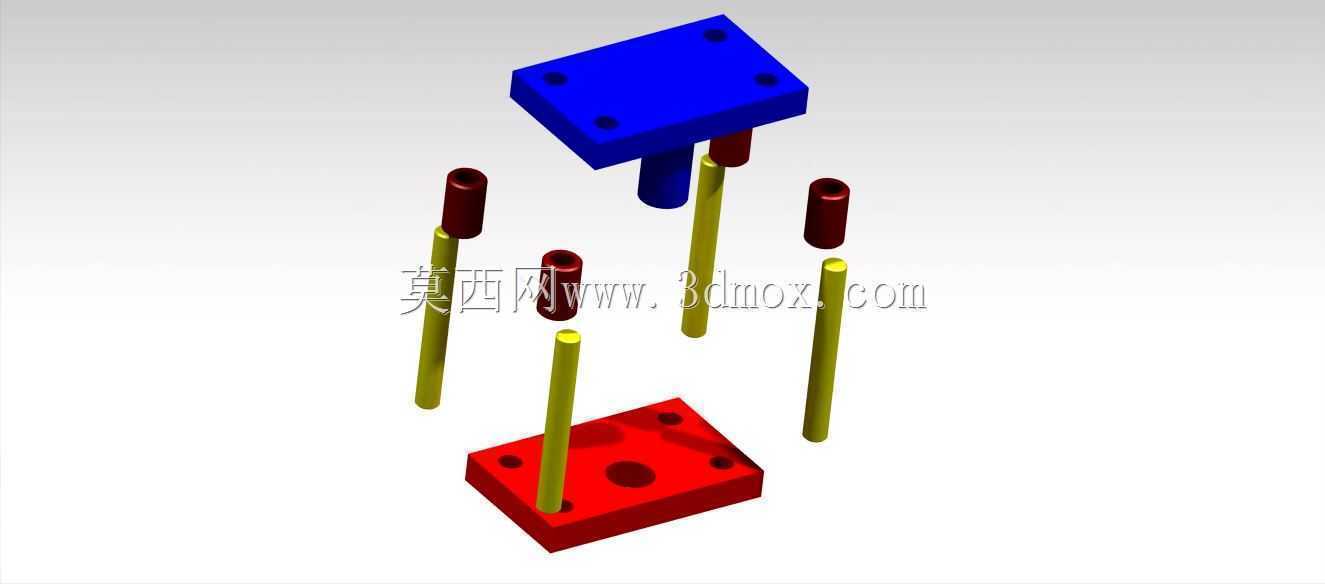

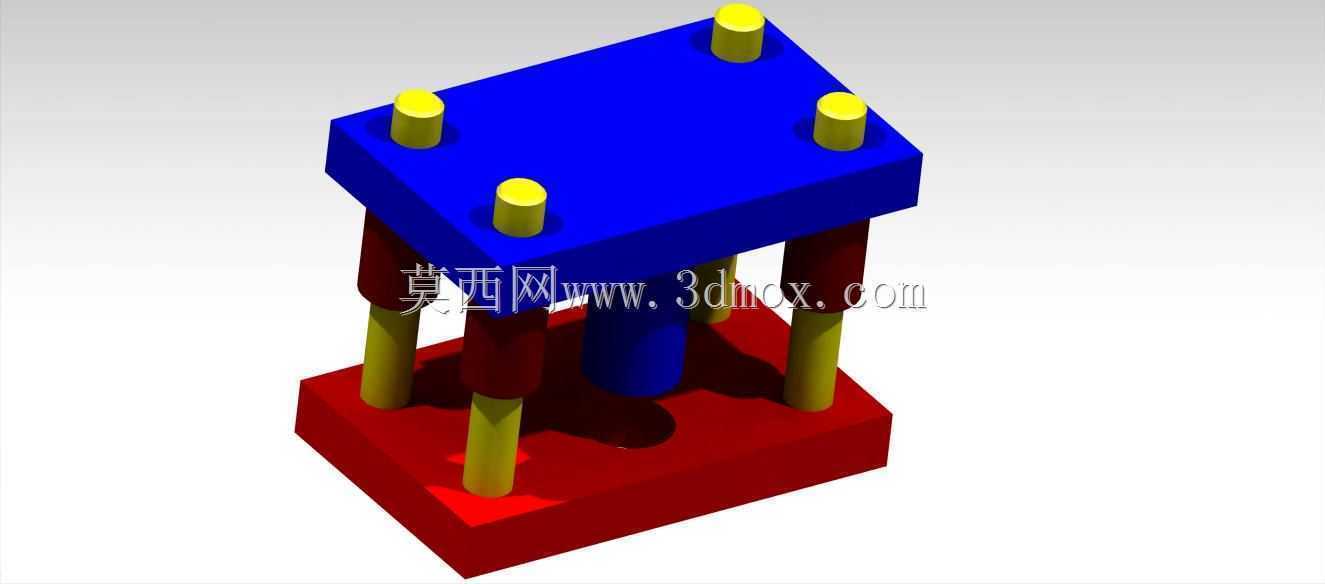

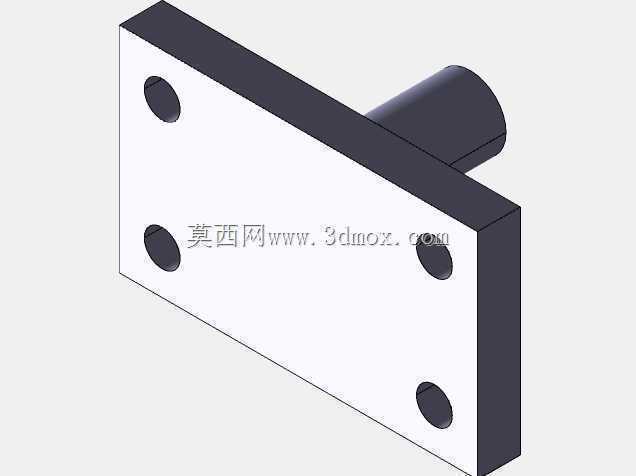

　　从功能特性上看，组件采用上下模座分体式结构，上模座通过模柄接口与压力机滑块连接，下模座通过T型槽螺栓与压力机工作台面锁紧固定，四根导向导柱均匀分布在模座四角位置，导柱与导套采用间隙配合结构，合模过程中可抵消滑块下行的微小偏载，保证上下模型腔的对位精度，避免合模错位导致的工件报废、模具啃模损伤。模座之间设置的弹性复位元件采用矩形螺旋弹簧结构，开模状态下可带动上模座平稳复位，同时提供足够的卸料力，将成型后卡在上模的工件顺利脱出，无需额外设置独立卸料机构即可满足常规冲压作业的卸料需求。

　　设计思路上，整套组件优先遵循冲压模具的通用设计规范，模座采用整体式矩形结构，保证足够的刚性承受冲压过程的瞬时冲击载荷，避免模座受力变形导致的合模精度下降。导柱导套的安装位置避开模具型腔的排布区域，同时预留足够的操作空间，方便作业人员完成板料上料、工件取件的操作，不会与送料机构、安全防护装置产生干涉。上下模座的连接螺栓孔采用标准化孔位设计，可适配不同规格的凸凹模安装，无需重新加工模座即可完成不同冲压工序的模具换装，降低工装更换的成本与时间消耗。

　　从安装边界与尺寸适配来看，下模座的安装孔位间距匹配常规16吨-63吨开式压力机的工作台T型槽间距，无需额外制作过渡转接板即可直接完成安装，模座闭合高度覆盖常规压力机的装模高度调节范围，调整滑块行程即可满足不同开合高度的作业需求。导柱的有效导向长度大于上模的最大下行行程，保证合模全程导柱与导套始终处于配合状态，不会出现导套脱出导柱的情况，提升作业过程的安全性与稳定性。模座的边角位置均设置倒角结构，避免安装、搬运过程中尖锐边角划伤作业人员，同时减少应力集中，提升模座的抗冲击疲劳寿命。

　　在实际生产适配中，该组件可根据具体冲压工序的需求，在上模座安装面加装凸模固定板、垫板等标准模具配件，下模座对应安装凹模、定位板等部件，快速组装成完整的冲压作业工装，适用于小批量多品种的冲压生产场景，可大幅缩短模具设计与制作周期，降低工装投入成本。导向部件采用可拆卸式结构，导套与上模座、导柱与下模座均采用过盈配合压装固定，长期使用出现导向磨损后，可单独更换导柱导套，无需整体更换模座，降低后期维护成本。复位弹簧的安装位置预留了足够的压缩行程，可根据冲压卸料力的需求更换不同刚度的弹簧，适配不同厚度、不同材质板材的冲压卸料需求，无需改动模座结构即可完成参数调整。
