带侧孔成型功能的弯曲复合冲模结构

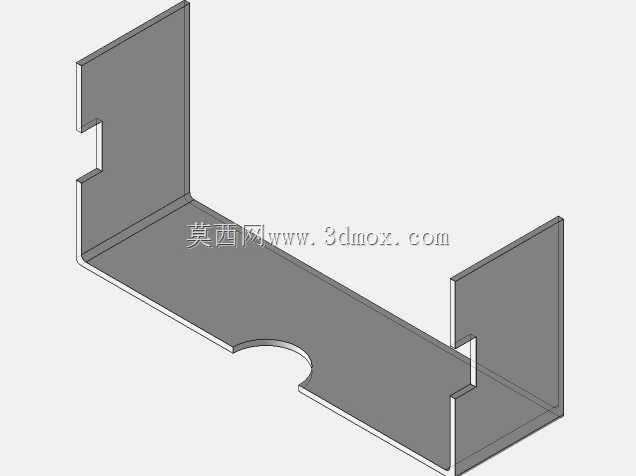

　　在五金冲压加工的实际生产场景里，不少带弯折结构同时需要加工侧部孔位的钣金件，往往需要多道工序分序加工，先完成板料的落料、弯曲成型，再转移工位进行侧孔的冲制，工序间的定位误差、工件转运的装夹偏差，很容易导致侧孔位置度超差，同时多工位排布也会占用更多设备与人工成本，这类复合冲模的设计，就是针对这类加工痛点，将弯曲成型与侧孔冲制两道工序整合在同一模架内，一次冲压行程即可完成两个核心加工动作，大幅压缩单件加工的辅助时间，同时避免多工序定位带来的精度损失。

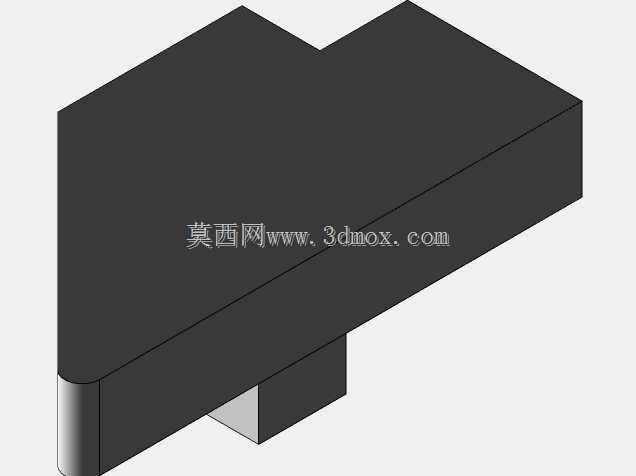

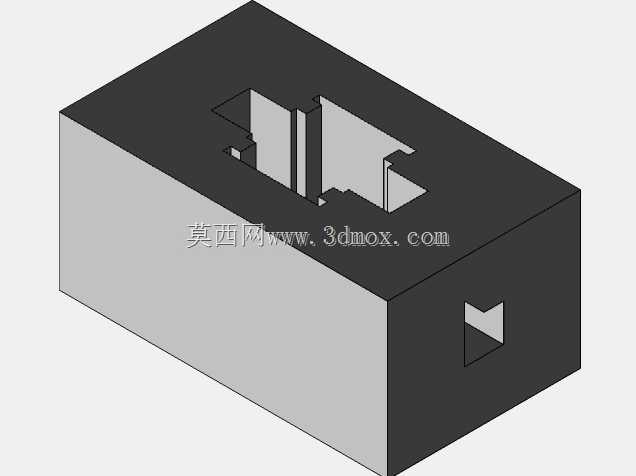

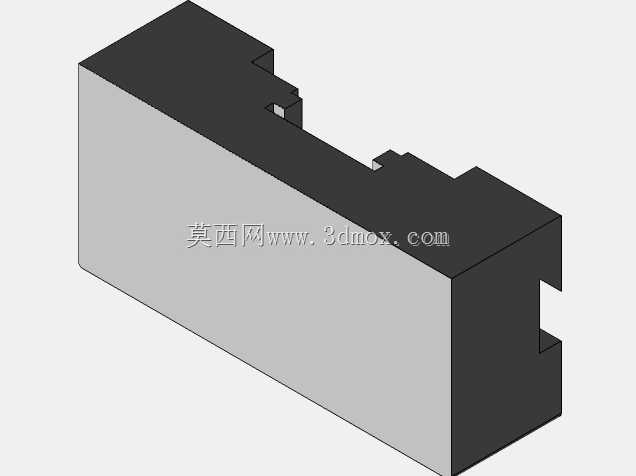

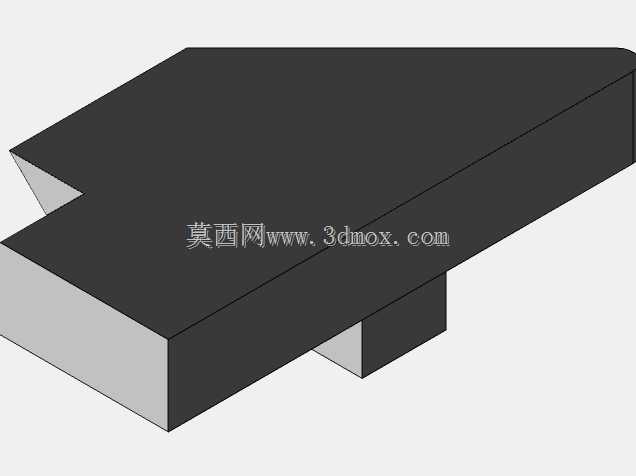

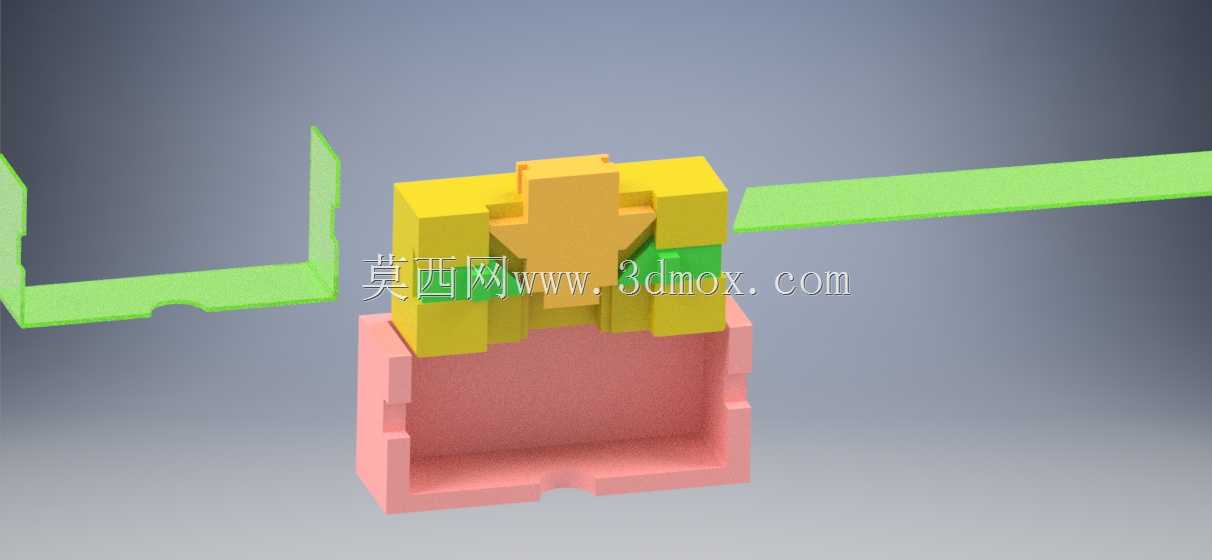

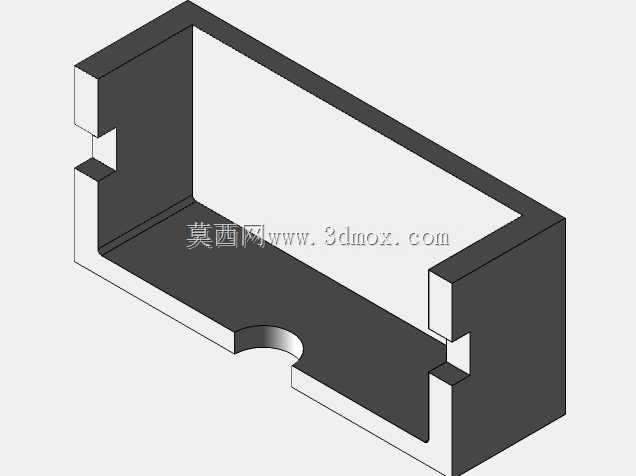

　　从结构功能逻辑来看，这套模具的上模部分集成了弯曲成型的凸模结构与侧冲的动力传递组件，下模部分设置了匹配弯曲外形的凹模型腔，同时内置侧冲的凹模镶块与复位弹性元件。当压力机滑块带动上模下行时，首先由定位组件对送入的条料进行精准定位，上模的压料结构先接触板料将其压紧在下模型面上，避免弯曲过程中板料出现窜动偏移；随着上模继续下行，弯曲凸模逐步将板料压入下模的弯曲凹模型腔，完成板料的弯折成型，此时板料的弯曲部位已经完全贴合模腔定位面，为后续侧孔冲制提供了稳定的定位基准。上模下行到设定行程节点时，上模内置的斜楔结构开始接触侧冲冲头的尾部驱动面，通过斜面的力传递，将压力机的垂直向下动力转换为水平方向的冲裁力，驱动侧冲冲头向已经成型完成的弯曲件侧壁进给，完成侧孔的冲裁动作，冲裁产生的废料通过下模预设的废料通道直接排出模体，不会在型腔内堆积影响后续冲压动作。

　　上模回程阶段，侧冲冲头会在尾部复位弹性元件的作用下快速退回初始位置，避免冲头挂住成型后的工件，随后上模的弯曲凸模随滑块上行，下模的顶料结构在弹性元件的作用下将完成加工的工件从凹模型腔内顶出，方便操作人员或自动化取料机构将工件移出模位，送入下一个流转环节。整套结构的动作衔接完全依托机械结构的行程配合实现，不需要额外增设动力源，适配常规的开式、闭式机械压力机即可安装使用，不需要对设备进行额外改造。

　　从安装边界与尺寸适配角度来看，这套模具的模架采用标准后侧导柱模架结构，导柱导套的配合间隙控制在IT5级精度范围内，保证上下模合模时的对中精度，模架的闭合高度、安装孔位尺寸均匹配常规吨位压力机的安装参数，安装时只需要将上模柄与压力机滑块的模柄孔锁紧固定，下模通过压板压紧在压力机工作台面上即可完成装夹，不需要额外制作过渡连接底座。模具的工作区域宽度适配常见宽度的卷料或条料送料，可搭配滚轮送料架、伺服送料机构实现连续自动化冲压，也可适配人工手动送料的小批量生产场景。

　　在结构设计的细节考量上，弯曲凸模与凹模的成型面做了抛光处理，表面粗糙度控制在Ra0.8以下，避免弯曲过程中刮伤工件表面，同时成型圆角根据常见钣金件的弯曲回弹特性做了补偿设计，减少弯曲成型后的角度回弹量，保证工件弯曲角度的一致性。侧冲组件的冲头与凹模镶块采用模具钢淬火处理，硬度达到HRC58-62，保证冲裁刃口的耐磨性，延长连续冲压的刃口修磨周期，同时冲头与凹模的冲裁间隙根据加工板料的厚度做了匹配设置，保证侧孔的断面质量，减少毛刺、塌角等冲裁缺陷。模具内部的弹性元件均采用标准化的矩形弹簧或聚氨酯弹性体，损坏后可直接采购标准件快速更换，降低模具的维护成本与停机时间。

　　这类复合冲模结构常应用于家电钣金配件、汽车小型冲压件、五金连接件的批量生产场景，针对那些需要弯折同时带侧部安装孔的工件，相比单工序模能减少至少一次装夹定位动作，相比级进模又能缩短模架的整体长度，降低模具的制造成本，适配中小批量的生产需求，在冲压车间的工装配置里，属于兼顾加工精度与生产成本的实用型模具结构。设计这类结构时，需要重点核算斜楔的驱动角度，保证侧冲行程足够完成冲裁与退料动作，同时要核算弯曲成型的压料力与侧冲的冲裁力总和，保证选用的压力机吨位满足冲压载荷要求，避免出现设备载荷不足导致的成型缺陷或设备损坏问题。另外，模具的定位结构需要根据条料的送进方式设置对应的挡料销、导正销，保证每一次送料的步距精度，避免出现孔位偏移、弯曲位置错位的问题。
