带轮毂橡胶轮胎三维结构设计

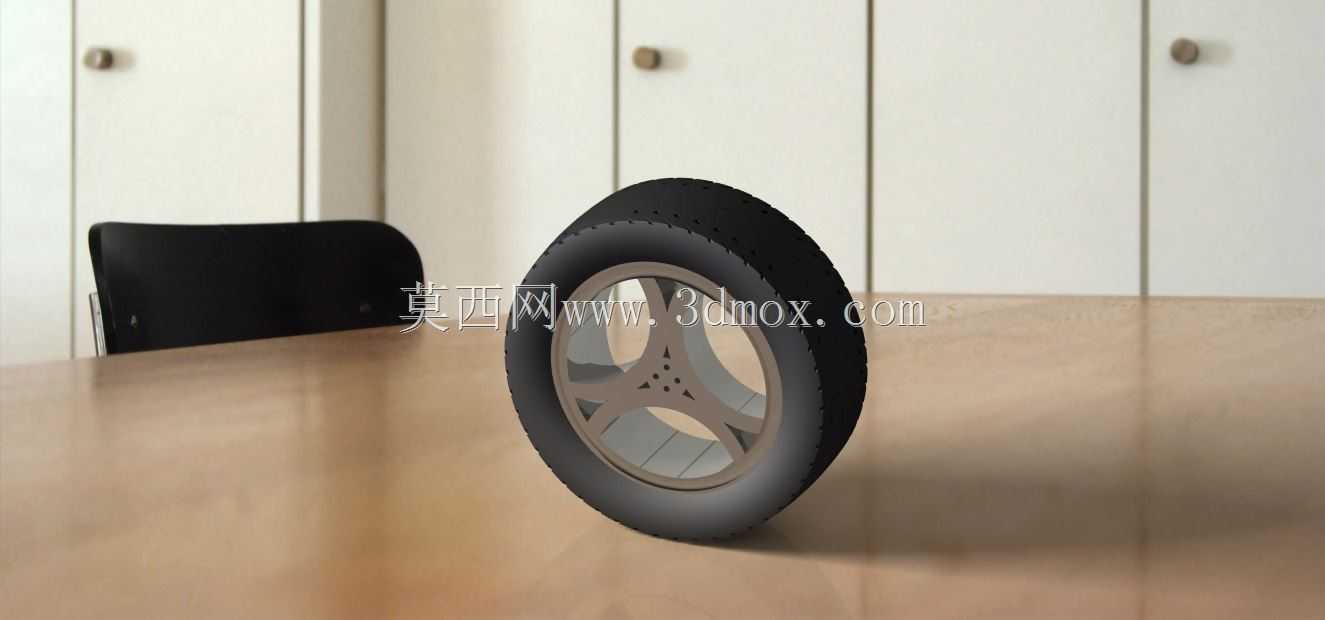

　　该行走轮结构可适配多类低速行走场景，从室内轻型代步设备到小型场地作业机具的行走端均可匹配，核心承担承载机身重量、缓冲地面冲击、传递行走扭矩的作用，日常使用中可适配平整铺装路面、室内环氧地坪、硬质塑胶场地等多种地面条件，轮体接触地面的橡胶层可过滤大部分小粒径凸起带来的振动，避免刚性轮直接接触地面产生的磕碰异响与结构损伤。设计阶段优先匹配轮体的承载边界，轮毂部分采用三辐式对称结构，辐条与轮辋衔接处做圆弧过渡处理，避免应力集中导致的辐条断裂问题，轮毂中心预留标准安装轴孔，孔位周边做加厚凸台设计，可适配常规直径的连接销轴，安装时轴孔与销轴的配合公差选取过渡配合区间，既保证轮体转动时无径向窜动，也方便后期维护拆卸。轮辋部分采用等宽环形结构，

　　与橡胶轮胎的接触位置做防滑滚花处理，装配后轮胎与轮辋之间不会出现相对滑动，扭矩传递过程中可避免轮胎空转打滑。橡胶轮胎部分的胎面做细密防滑纹理设计，纹理深度控制在合理区间，既保证接触地面时有足够摩擦力，也不会因为纹理过深导致滚动阻力过大，胎侧厚度做渐变处理，靠近胎面位置厚度更大，可抵御侧向剐蹭带来的损伤，靠近轮辋位置厚度适当减小，提升胎侧的形变缓冲能力。安装边界方面，轮体总宽度适配常规窄型安装支架的开口尺寸，安装时两侧可搭配标准推力轴承抵消轴向窜动，轮体转动的同轴度公差控制在机械行业通用精度范围内，高速转动时不会出现明显偏摆。结构设计过程中拆分了轮毂与轮胎两个独立部件，可分别替换维护，当橡胶轮胎磨损到极限值时，无需更换整个轮体，

　　仅需拆卸轮辋压圈更换橡胶胎即可，轮毂部分采用硬质金属材质，可承受长期径向载荷，正常使用工况下不易出现形变。辐条上预留的小孔位可用于安装平衡配重块，当轮体出现动平衡偏差时，可在对应孔位加装配重件调整，降低转动时的振动幅度。胎面的弧度采用标准圆弧设计，接地印痕呈椭圆形，接地压力分布均匀，不会出现局部压力过大导致的胎面异常磨损，滚动过程中胎面与地面的接触面积随载荷变化自动调整，空载时接触面积小、滚动阻力低，满载时接触面积增大、抓地力提升。轮辋与轮胎的配合位置设计有定位凸缘，装配时轮胎可快速卡入定位位置，无需额外调整即可保证轮胎与轮辋的同轴度，降低装配难度。该轮体结构也可适配小型游乐设施的行走端，比如室内溜冰场的辅助代步装置、场地转运小车的行走轮，使用过程中橡胶材质不会对地面产生划痕，也不会产生过大的运行噪音，适配对环境噪音、地面保护有要求的室内场景。
