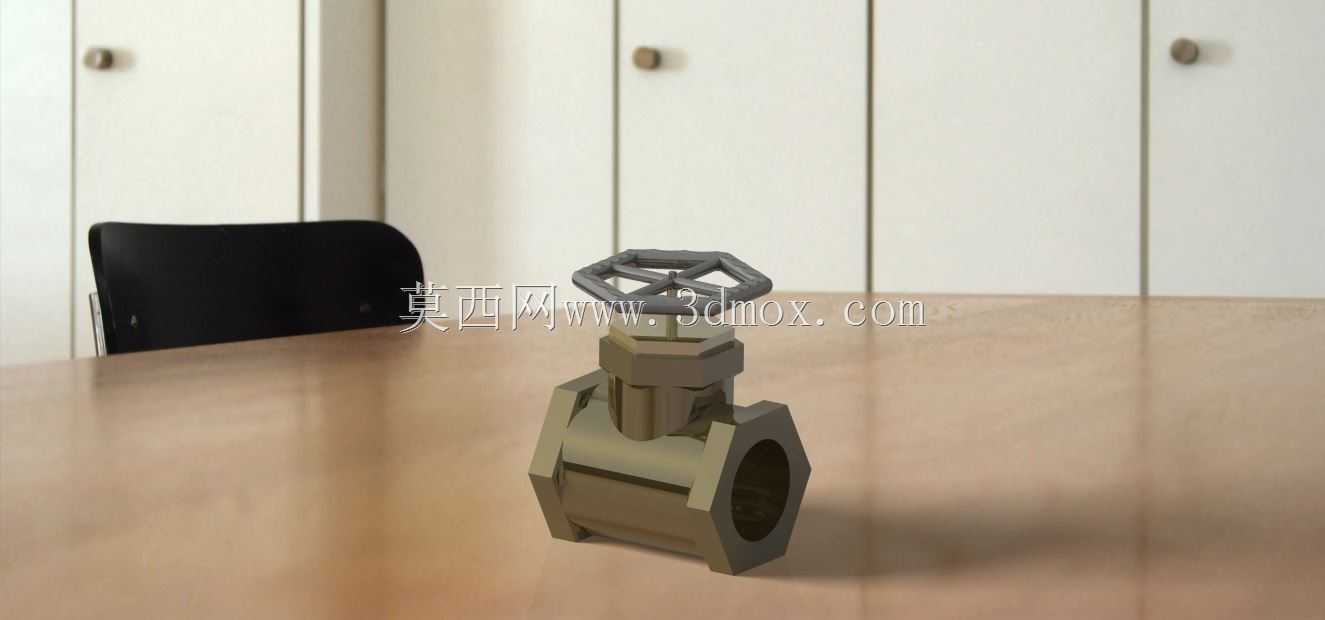

内螺纹连接直通式截止式水阀结构

　　这款阀件的结构设计完全围绕民用给排水、小型工业循环水支路的实际使用需求展开，日常在户内供水支管、小型设备冷却水回路、户内供暖支路等场景中，承担管路通断控制、流量调节的核心作用，和普通球阀相比，它的截流密封面采用锥面配合结构，在带压工况下的密封可靠性更强，不会因为长期开关出现密封面磨损导致的内漏问题，适合需要频繁调节开度、长期带压静置的管路场景。从结构设计逻辑来看，整体采用直通式流道布局，介质从阀体一端的内螺纹接口进入，经过阀瓣与阀座形成的截流区域后，从另一端同规格的内螺纹接口流出，流道没有过度的弯折结构，能尽可能降低介质通过时的压损，避免在阀腔内部形成涡流区，减少水中杂质在阀腔内的沉积概率，降低长期使用后卡涩的风险。

　　阀体的外形采用六角形的主体结构，这个结构不是为了外观装饰，而是安装时的受力位，现场安装时可以直接用普通活动扳手卡住阀体六角位，配合管钳拧紧两端的连接管路，不需要额外设计专用的工装卡位，适配现场绝大多数的安装工具条件，降低现场安装的操作门槛。顶部的手轮采用十字辐条式的轮状结构，手轮边缘做了圆弧过渡处理，操作人员徒手旋转的时候不会硌手，手轮和阀杆的连接采用方榫配合加顶丝固定的结构，即使长期使用出现手轮和阀杆的配合磨损，只需要拧紧顶丝或者更换手轮就能继续使用，不需要整体更换整个阀件，降低后期维护的成本。阀杆和阀体之间的密封采用填料函结构，填料压盖通过两个对称的螺栓压紧填料，当长期使用出现阀杆位置外漏的时候，不需要拆解整个阀件，

　　只需要均匀拧紧填料压盖的两个螺栓，就能补偿填料的磨损量，快速解决外漏问题，这个结构设计完全考虑了现场运维的实际操作条件，不需要专业的维修工具就能完成密封维护。从安装边界尺寸来看，这款阀件的两端接口为通用的内螺纹管螺纹规格，和同通径的镀锌水管、PPR内丝接头、不锈钢水管都能直接匹配，不需要额外的转接头，阀体的总长度控制在常规同通径阀件的标准安装距范围内，更换旧阀的时候不需要调整两端管路的间距，直接替换就能完成安装，手轮的顶部到阀体底部的高度也符合常规管路安装的操作空间要求，即使是在管路排布比较密集的管道井、设备夹层里，也有足够的空间旋转手轮完成开关操作，不会因为周围管路的干涉导致手轮无法拧动。在功能特性上，

　　这款阀件的阀瓣升降方向和介质流动方向一致，开关过程中阀瓣的行程比较短，相比传统的闸阀，它的开关圈数更少，操作人员不需要旋转很多圈就能完成全开或者全关操作，在需要紧急切断管路的场景下能更快完成操作，同时阀瓣和阀杆采用活动连接结构，关闭的时候阀瓣可以自适应调整角度和阀座密封面完全贴合，不会因为阀杆的微小偏心导致密封面贴合不严出现内漏。设计过程中还充分考虑了铸造工艺的可行性，阀体的壁厚均匀，没有出现壁厚突变的结构，铸造的时候不容易出现缩孔、砂眼等缺陷，能降低铸件的废品率，阀体外部的加强筋和主体结构采用圆弧过渡，既可以提升阀体的承压能力，也能避免应力集中，在管路出现水锤现象的时候，能承受瞬间的压力冲击，不会出现阀体开裂的问题。另外，这款阀件的所有可拆卸部件都采用通用化设计，内部的阀瓣、密封填料、手轮等易损件都是行业通用规格，后期运维的时候不需要找厂家定制专用配件，在本地的五金市场就能买到匹配的替换件，大幅降低了全生命周期的使用成本，不管是民用建筑的给排水系统，还是小型生产设备的冷却水、循环水支路，都能稳定适配使用场景的需求。
