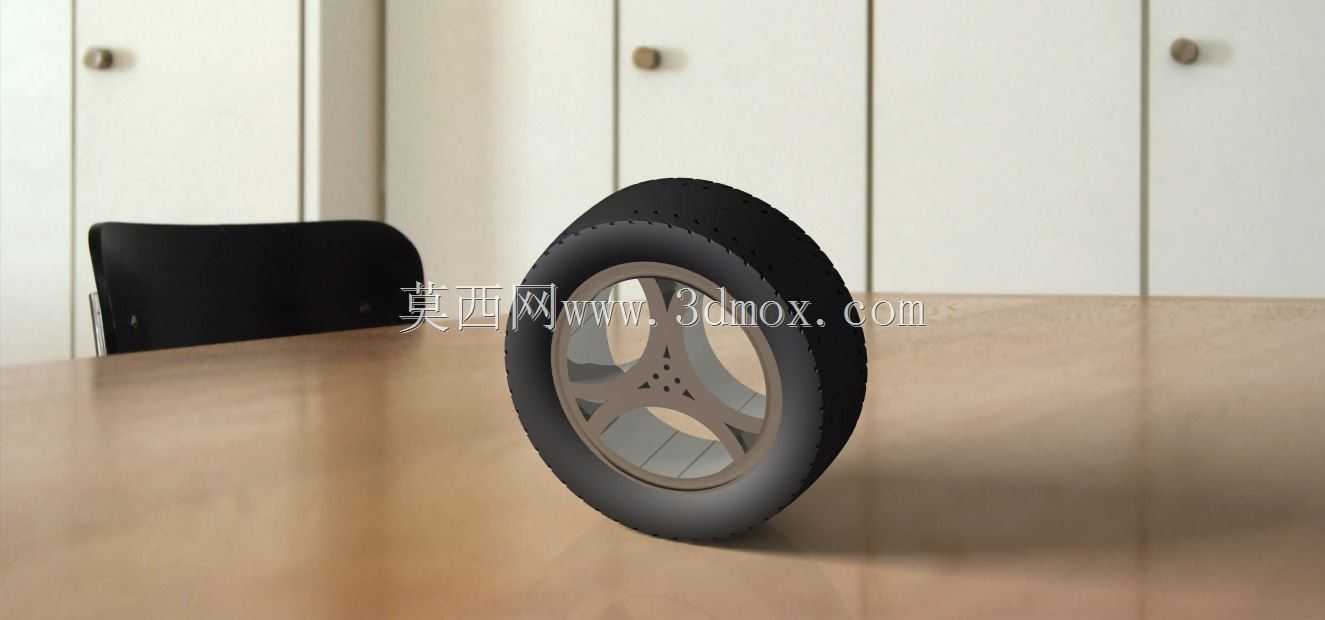

汽车轮胎带轮毂总成结构设计

　　汽车行走系统里，轮胎与轮毂的匹配设计直接决定整车行驶的平顺性、抓地性能与承载可靠性，这套总成的三维结构设计，需要兼顾不同使用场景下的性能边界，不能只停留在外观曲面的搭建。日常铺装路面行驶时，胎面的花纹沟槽设计要平衡排水性能与滚动阻力，纵向主沟槽负责快速排走胎面与路面间的积水，避免高速行驶时出现水滑现象，横向细花纹则用来提升起步、制动阶段的抓地力，胎面橡胶的厚度设定要预留正常磨损的余量，同时不能过厚导致胎体散热性能下降，长时间高速行驶下胎体温度过高会加速橡胶老化，甚至引发爆胎风险。轮毂部分的轮辐设计，首先要满足承载强度要求，辐条的分布角度、截面厚度需要经过受力校核，承受整车垂直载荷的同时，还要传递驱动、制动时的扭矩，

　　以及转向时的横向作用力，辐条之间的镂空区域不能只做造型处理，要兼顾制动系统的散热需求，车辆频繁制动时制动盘产生的热量，需要通过轮毂的镂空区域快速流通空气带走，避免制动热衰减影响行车安全。轮辋与轮胎的配合尺寸是设计中的核心边界，胎圈座的直径、凸缘的高度必须严格匹配轮胎的胎圈尺寸，过盈量太小会导致车辆行驶中轮胎脱圈，过盈量太大则会给轮胎安装造成困难，甚至损伤胎圈内部的钢丝圈结构，影响轮胎的密封性能，对于无内胎的轮胎结构，轮辋的表面粗糙度也有明确要求，过于粗糙会导致胎圈与轮辋之间密封不严出现慢漏气，过于光滑则会降低装配后轮胎与轮辋的周向摩擦力，大扭矩输出时容易出现轮胎与轮辋的相对滑转。针对低温冰雪路面使用的场景，

　　胎面的胶料配方会做对应的调整，同时花纹块的边缘会做切角处理，提升冰雪路面的咬合力，部分适配防滑链的轮毂，轮辋凸缘的外侧要预留防滑链的安装空间，避免防滑链运转时剐蹭辐条或者轮辋表面，造成结构损伤。轮毂的中心孔尺寸要匹配车桥的轴头定位直径，保证装配后轮毂的旋转中心与轴头完全重合，避免高速行驶时出现车轮抖动的问题，螺栓孔的分布圆直径、孔位精度直接影响车轮的安装定位，孔位偏差过大会导致装配时螺栓受剪，行驶过程中容易出现螺栓断裂的严重故障。轮胎的断面宽度、扁平比设计，要和整车的轮罩空间做匹配校核，转向过程中轮胎的最大跳动、最大转角位置，不能和轮罩内衬、转向拉杆、悬架摆臂发生运动干涉，预留的安全间隙要考虑轮胎在额定载荷下的形变量，

　　不能只按空载状态的尺寸做校核。胎侧的厚度设计要兼顾缓冲性能与防刮能力，过薄的胎侧在经过坑洼路面、路肩时容易出现鼓包甚至破损，过厚则会降低胎侧的形变能力，影响行驶时的滤震效果，降低乘坐舒适性。轮辐与轮辋的连接位置要做圆角过渡处理，避免应力集中导致长期交变载荷下出现疲劳裂纹，连接位置的焊接或者一体成型工艺对应的结构设计，要保证足够的连接强度，承受复杂路况下的冲击载荷。这套总成的设计过程中，需要反复做运动仿真校核，模拟不同载荷、不同车速、不同转向角度下的部件状态，确认所有工况下都不存在结构干涉、强度不足的问题，同时还要考虑后期维护拆装的便利性，轮胎拆装时的操作空间要足够，不会和周边的制动卡钳、车速传感器等部件发生磕碰。
