模块化塑胶履带行走组件结构设计

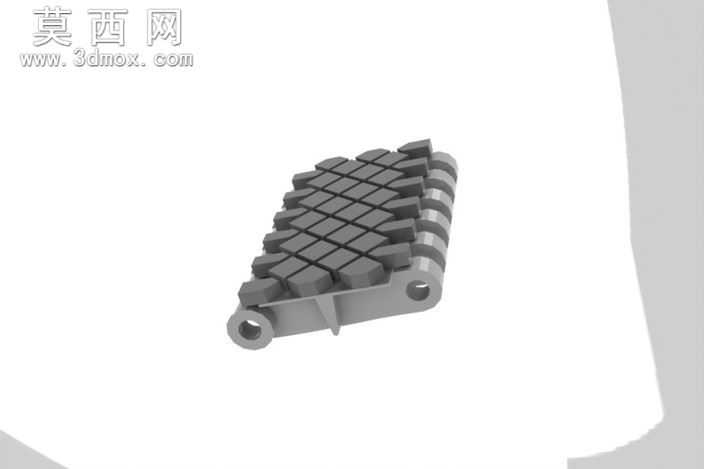

本作品为模块化塑胶履带行走组件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各部件的装配适配性与运动合理性。整体结构以单节塑胶履带板为基础单元，每节履带板的接地面设计有矩阵式排布的凸起防滑块，凸起块采用圆角过渡处理，既可以提升行走过程中的抓附力，也能避免尖锐棱角带来的应力集中问题，降低长期使用过程中的开裂风险。单节履带板的内侧设置有与驱动轮匹配的啮合定位结构，两端设计有同轴的铰接通孔，相邻履带板通过贯穿通孔的铰接销实现串联，铰接位置预留了合理的转动间隙，保证履带整体弯曲时的流畅度，不会出现运动卡滞的问题。建模阶段对每节履带板的壁厚做了均匀化处理，整体壁厚控制在合理区间，既保证了结构强度，也兼顾了塑胶注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、翘曲等成型缺陷。材质设定上选用高耐磨工程塑胶作为基础材质，表面做哑光磨砂质感处理，铰接销位置采用强度更高的耐磨合金材质，两种材质的搭配既降低了整体组件的重量，也保证了铰接位置的使用寿命。设计过程中重点优化了履带板之间的衔接结构，让履带整体在绕驱动轮、导向轮弯曲时，相邻板件之间不会发生干涉摩擦，同时在履带板的内侧设置了导向限位结构，能够与行走机构的导轨配合，避免履带运行过程中出现脱轨的问题。整个组件的建模完全遵循实际生产装配的逻辑，所有配合面的公差都按照塑胶件的装配标准做了预留，既可以用于小型行走机器人、教学演示模型的配套结构使用，也可以作为轻量化输送线的配套履带组件进行二次优化调整，整体结构兼顾了实用性与工艺可行性，能够直观展示塑胶履带的工作原理与结构特点。
