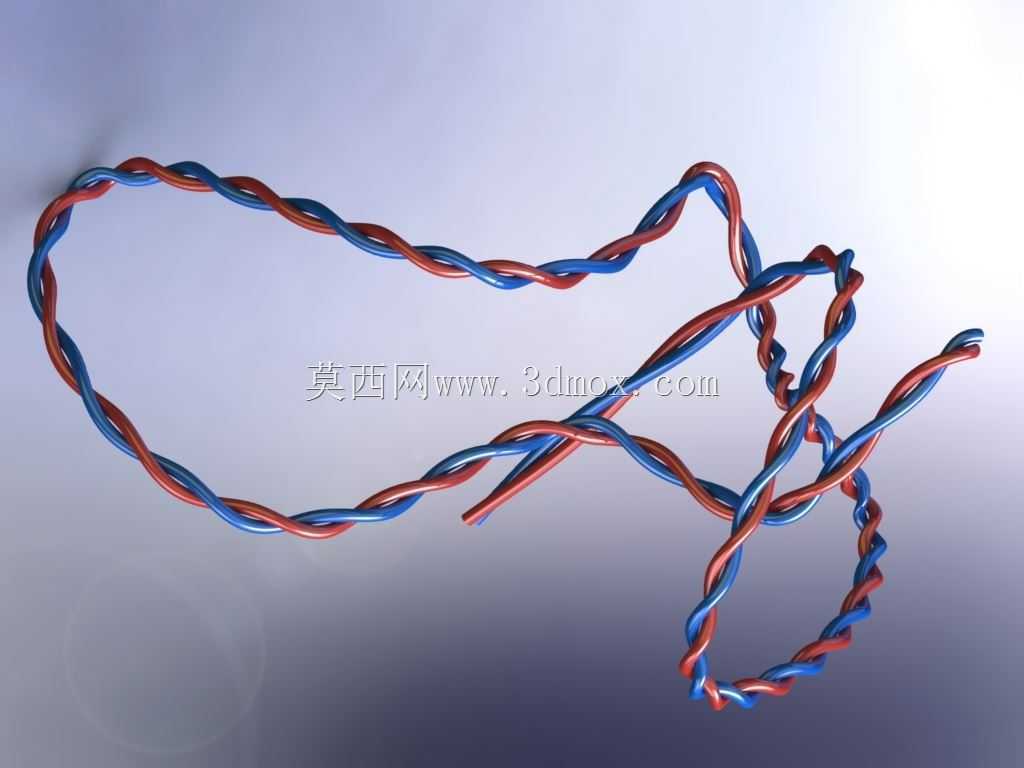

红蓝双绞金属线材结构三维造型

　　实际生产里常规信号用的双绞金属丝绞距一般控制在线材直径的8-12倍，绞距太小会导致线材硬度过高，弯折时内应力集中容易断芯，绞距太大又起不到抗干扰的效果，这次造型里的绞距是按照10倍线径做的，刚好匹配常规工控场景的使用要求，两根线材的直径保持一致，绞合过程中每一段的扭转角度均匀，不会出现局部松脱或者过拧的情况，和实际生产出来的线材形态完全一致。再说到外形尺寸和安装边界，这个造型还原的是单根直径1.2mm的镀锡铜丝绞合线，绞合完成后的整体外径大概2.6mm，做设备布线仿真的时候，要给线材预留至少1.5倍外径的穿线空间，要是走设备内部的布线槽，槽内的填充率不能超过40%，不然多根线挤在一起会影响散热，后期维护抽线也容易卡滞。日常做设备布线设计时，绞合金属线材是绕不开的基础构件，这次做的双绞金属丝造型，还原的是低压信号传输、小功率供电场景最常用的绞合线结构，很多刚入行的工程师做布线仿真时容易忽略绞合结构的实际约束，要么把线做成直杆完全忽略弯折余量，要么绞距参数乱设导致后续装配干涉，这个造型就是把实际生产里的绞合逻辑做了还原。先从应用场景说，这类双绞金属丝最常见的是设备内部的控制信号连接线，比如小型自动化设备的传感器信号传输线，还有低压配电里的短距离供电跳线，相比平行布线，双绞结构能抵消一部分空间电磁干扰，不用额外加屏蔽层就能满足普通工业场景的抗扰要求，成本比屏蔽线低不少，很多入门级工控设备里都会大量用。设计的时候首先要确定绞距参数，

　　很多工程师做布线的时候只算静态的直线长度，忽略绞合结构带来的长度冗余，实际上每米绞合线的单根金属丝展开长度大概是1.05-1.08米，要是做精确的线材长度核算，这个冗余量必须算进去，不然实际装配的时候会出现线长不够的情况，尤其是设备活动部位的拖链布线，要是长度算短了，拖链往复运动的时候会直接扯断线芯。再看结构特性，双绞结构的线材相比单根金属丝，抗弯折疲劳性能提升很多，常规做90度反复弯折测试，同直径的双绞金属丝弯折寿命是单根直丝的3倍以上，因为绞合结构能把弯折时的内应力分散到每一段绞合节点上，不会在同一个位置反复积累应力，所以设备上需要经常活动的接线部位，比如操作面板的连接线、传感器的活动引线，都会优先用这种绞合结构的金属线材。

　　做这个三维造型的时候，没有用简单的螺旋线扫掠就完事，特意还原了线材自然弯折的形态，实际使用里的线材不会是完全绷直的螺旋状态，会根据布线空间自然形成弯曲弧度，造型里的弯折弧度都是按照实际布线时的最小弯曲半径做的，常规这类线材的最小弯曲半径不能小于线材外径的5倍，要是弯折半径太小，会导致绞合结构散开，内芯的金属丝出现局部断股，导电性能就会下降，严重的还会直接断路。还有个容易被忽略的点，双绞金属丝的两端剥线位置，要预留至少3倍绞距的直段，不然压接端子的时候，绞合的线芯容易散丝，压接不牢会出现接触电阻过大的问题，做三维布线装配的时候，这个直段的位置也要提前预留出来，不能让绞合段直接进到端子压接区。另外在不同的使用场景下，

　　绞合的参数也会有调整，比如走大电流的供电绞合线，绞距会适当放大，减少线材之间的电容效应，避免信号串扰，要是走高频脉冲信号，绞距就要缩小，提升抗干扰能力，这个造型的参数是按照最通用的低压控制信号场景做的，要是用到其他场景，可以在这个基础上调整绞距和线径参数，不用重新从零开始建模。做设备结构设计的时候，很多人觉得线材是辅材不用仔细建模，实际上很多设备装配出问题，都是因为前期布线阶段没做精确的三维造型，要么线和运动部件干涉磨破绝缘层，要么线长不够强行拉扯导致端子脱落，把这类基础的线材结构做准确，能减少很多后期装配调试的麻烦，尤其是做小型设备，内部布线空间非常紧凑，每一根线的走向、弯折半径、预留长度都要提前在三维模型里核对清楚，不然等到样机装完再改线，会浪费很多时间。
