异形双扭转弹簧五金配件结构设计

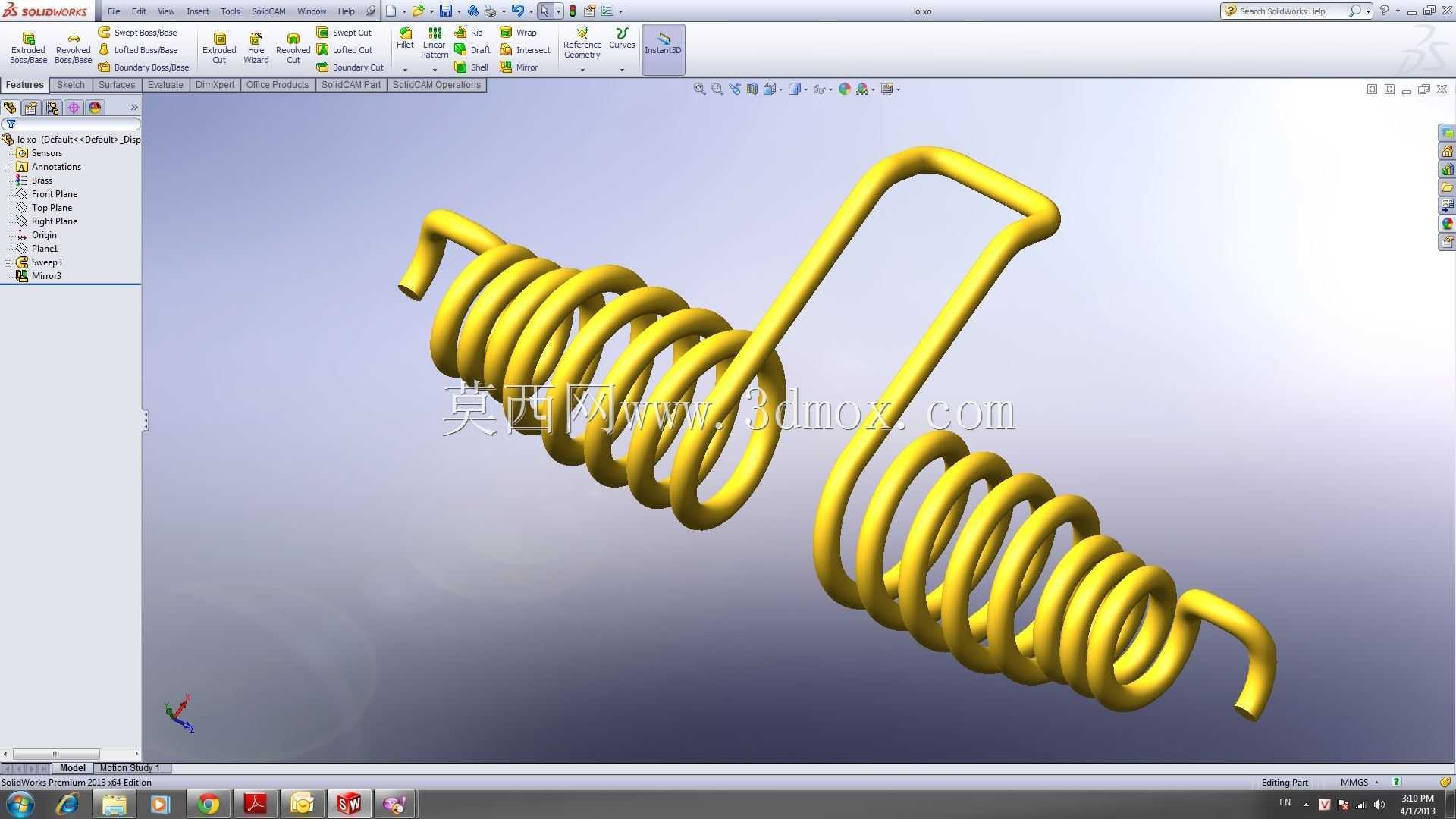

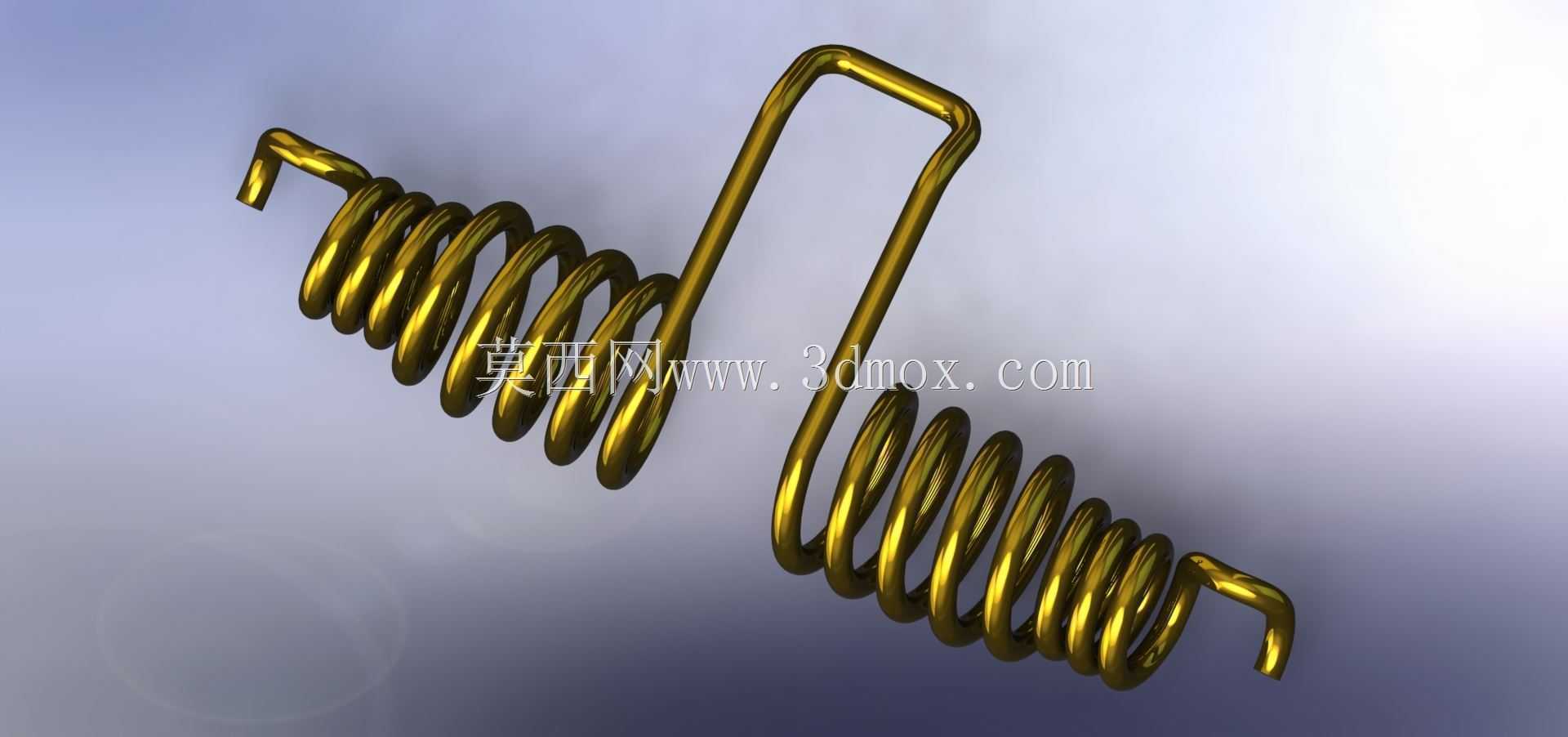

　　这款异形双扭转弹簧属于机械传动与复位系统中常用的弹性储能构件，区别于常规单扭簧的对称结构，其采用两端带弯折挂钩、中间串联两段等径螺旋圈体的非对称布局，主要适配需要在两个不同受力点位同步提供反向扭转复位力矩的安装场景，常见于园林工具扳机组件、小型家电翻盖铰链、工业夹具锁止机构、汽车内饰件卡扣等需要双向扭力支撑的部位。从结构设计逻辑来看，两段螺旋簧体的中径保持一致，圈数根据实际所需的扭力值做匹配设计，簧丝采用等直径圆形截面弹簧钢丝绕制，绕制过程中严格控制螺旋升角在标准公差范围内，避免工作过程中出现圈间摩擦卡滞，影响扭力输出的线性度。两端伸出的挂钩部分做了直角弯折处理，弯折处设置了合理的圆角过渡，避免应力集中导致的簧丝断裂，

　　挂钩的伸出长度与弯折角度完全匹配安装位的卡槽尺寸，安装时无需额外加工调整即可直接卡入对应定位槽，减少现场装配的调整工作量。在实际设备运行过程中，该弹簧的工作原理是通过两端挂钩分别固定在两个相对转动的构件上，当构件发生相对转动时，簧体被扭转产生反向弹力，带动构件复位到初始位置，相比采用两个独立单扭簧的组合方案，这种一体式双扭簧结构可以有效减少安装空间占用，同时避免两个弹簧因安装同轴度偏差出现的扭力不均、运动干涉问题。从安装边界尺寸来看，簧体的螺旋外径控制在适配安装腔内径的公差范围内，装配后簧体外圈与安装腔内壁保留合理的活动间隙，避免弹簧扭转过程中与腔壁发生摩擦磨损，两端挂钩的中心距与安装点位的定位孔中心距完全匹配，

　　安装到位后挂钩不会出现松脱、滑移问题。设计过程中需要重点校核几个关键参数：首先是簧丝的直径选择，需要根据工作场景的最大扭力载荷、允许的最大扭转角度，结合弹簧材料的许用切应力做计算，确保弹簧在最大工作载荷下不会出现塑性变形，长期使用后扭力衰减量控制在行业允许范围内；其次是两端挂钩的弯折强度，由于挂钩是直接承受载荷的部位，弯折处的应力集中系数需要通过圆角半径优化降到最低，避免反复扭转过程中弯折处出现疲劳断裂；另外还要考虑弹簧的表面处理，根据使用场景的耐腐蚀要求选择对应的镀层工艺，在潮湿环境下使用的版本会做镀锌钝化处理，普通室内使用场景做常规发黑防锈处理即可，表面处理过程中需要控制镀层厚度，避免因镀层过厚导致簧体圈间间隙变小，

　　出现工作时圈间碰擦的问题。在实际选型匹配时，需要先确认安装点位的两个固定点之间的静态中心距，以及工作过程中需要的最大扭转角度、所需的复位扭力值，同时要预留15%左右的扭力余量，避免弹簧长期在极限扭力状态下工作缩短使用寿命。安装过程中需要注意，不能对簧体进行过度掰扯调整挂钩角度，否则会破坏簧丝内部的应力平衡，导致弹簧提前失效，装配时要保证弹簧的螺旋轴线与构件的转动轴线保持同轴，偏差过大会导致弹簧工作时出现偏磨，扭力输出不稳定。这类异形扭簧相比标准件弹簧的优势在于可以完全适配特定设备的安装空间与受力需求，不需要对设备原有结构做修改即可直接替换使用，在非标自动化设备、定制五金工具的开发过程中，这类定制化弹簧的应用非常广泛，能够有效简化整体结构设计，减少额外的定位构件数量，降低设备的整体装配成本。
